USP-150-12 - источник питания 150 Вт с одним выходом и активной коррекцией коэффициента мощности.

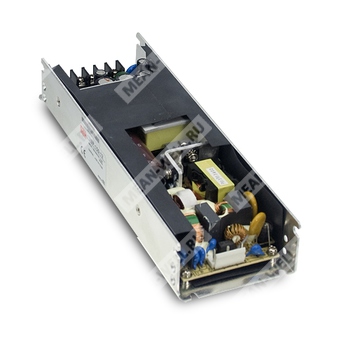

USP-150-12 — импульсный AC/DC источник питания промышленного назначения в исполнении U-Bracket, с одним выходом 12 В, активной коррекцией коэффициента мощности, высокой эффективностью и полным набором защит.
Назначение и особенности
- Универсальный вход переменного тока в широком диапазоне до 295 В AC.
- Встроенная активная коррекция коэффициента мощности.
- Стабилизированный выход по напряжению.
- Высокий КПД — до 91,5% для исполнения 12 В.
- Защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение за счет свободной конвекции воздуха.
- Низкопрофильное исполнение: 33 мм.
- Топология ZVS для снижения рассеиваемой мощности.
Расшифровка партномера
| Партномер | Расшифровка |
| USP | Серия источников питания Mean Well |
| 150 | Номинальная мощность 150 Вт |
| 12 | Выходное напряжение 12 В |
Основные параметры
| Серия | USP-150 |
| Модель | USP-150-12 |
| Тип | Источник питания 150 Вт с одним выходом и PFC |
| Номинальная мощность | 150 Вт |
| Выходное напряжение | 12 В |
| Диапазон подстройки выходного напряжения | 11,0…13,2 В |
| Диапазон тока нагрузки | 0…12,5 А |
| Номинальный выходной ток | 12,5 А |
| Допустимая перегрузка по мощности | 110…160% от номинальной выходной мощности |
| КПД | 91,5% |
| Коэффициент мощности | 0,98 / 115 В AC; 0,96 / 230 В AC; 0,94 / 277 В AC при полной нагрузке |
Выход
| Выходное напряжение | 12 В |
| Номинальный ток | 12,5 А |
| Диапазон тока | 0…12,5 А |
| Номинальная мощность | 150 Вт |
| Диапазон регулировки напряжения | 11,0…13,2 В |
| Допуск по напряжению | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±2,0% |
| Пульсации и шум | 100 мВ п-п |
| Время установки, нарастания | 2000 мс, 100 мс при 230 В AC; 3000 мс, 100 мс при 115 В AC, при полной нагрузке |
| Время удержания | 16 мс / 230 В AC; 16 мс / 115 В AC при полной нагрузке |
Вход
| Диапазон входного напряжения | 90…295 В AC |
| Диапазон входного постоянного напряжения | 127…417 В DC |
| Диапазон частоты | 47…63 Гц |
| Потребляемый ток | 2 А / 115 В AC; 1 А / 230 В AC; 0,7 А / 277 В AC |
| Пусковой ток | 65 А / 230 В AC, холодный запуск |
| Ток утечки | <2 мА / 240 В AC |
Защиты
| Перегрузка | 110…160% от номинальной выходной мощности; тип защиты: режим hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Тип защиты: режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13,6…16,3 В; тип защиты: отключение выходного напряжения с автоматическим восстановлением либо восстановлением после повторного включения |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Условия эксплуатации
| Рабочая температура | -30…+65 °C, с учетом кривой снижения нагрузки |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…60 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Стандарты безопасности | UL60950-1, EAC TP TC 004; конструкция на основе IEC60950-1, EN60950-1 |
| Испытательное напряжение | I/P-O/P: 3,0 кВ AC; I/P-FG: 1,5 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС
| Излучаемые помехи | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Устойчивость к помехам | EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024; уровень light industry (surge 4 кВ), критерий A; EAC TP TC 020 |
Конструктивные данные
| Габаритные размеры | 215 × 67,4 × 33 мм |
| Масса | 0,48 кг |
| Упаковка | 24 шт. / 12,5 кг / 0,61 куб. фута |
| MTBF | 216,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Подключение
| Входной разъём | CN1, SVH-21T-P1.1 или эквивалент |
| Назначение контактов CN1 | 1 — FG; 2 — AC/L; 3 — AC/N |
| Выходной разъём | CN2, T21-BM10-04 |
| Назначение контактов CN2 | 1,2 — V-; 3,4 — V+ |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с помощью витой пары длиной 12 дюймов, терминированной параллельной нагрузкой 0,1 мкФ и 47 мкФ.
- Допуск включает установку, регулирование линии и регулирование нагрузки.
- Время нарастания измеряется на включении холодного пуска; при иных условиях возможно отклонение.
- Источники питания должны устанавливаться на металлическое шасси/теплоотвод 360 × 360 мм толщиной 1 мм. Окончательное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
- Перед проведением испытания Hipot необходимо удалить компонент D1.
