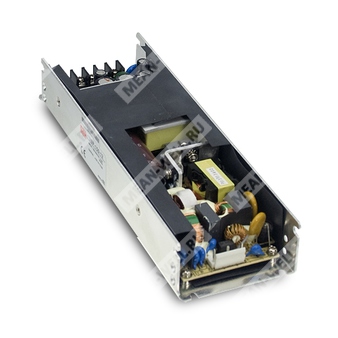

USP-150-15 — импульсный источник питания 15 В 10 А, 150 Вт с активным PFC и защитами.
Расшифровка партномера
| Позиция | Расшифровка |
|---|
| USP | Серия источников питания Mean Well USP |
| 150 | Номинальная мощность 150 Вт |
| 15 | Выходное напряжение 15 В постоянного тока |
Краткое описание
USP-150-15 — одно выходной источник питания в U-образном корпусе с активной коррекцией коэффициента мощности, предназначенный для промышленного применения и питания нагрузок постоянного напряжения 15 В.
Модель относится к серии USP-150 и рассчитана на работу от универсальной сети переменного тока, обладает высоким КПД, встроенными защитами от перегрузки, короткого замыкания, перенапряжения и перегрева, а также соответствует требованиям по ЭМС и безопасности, указанным в документе.
Серия и назначение
- Серия: USP-150
- Исполнение: U-образный корпус
- Выход: один канал
- Функция PFC: встроенная, активная
- Назначение: источники питания промышленной электроники, автоматики и оборудования общего промышленного применения
Выходные параметры
| Параметр | Значение |
|---|
| Выходное напряжение | 15 В |
| Номинальный ток | 10 А |
| Диапазон тока | 0 ~ 10 А |
| Номинальная мощность | 150 Вт |
| Диапазон регулировки выходного напряжения | 13,5 ~ 16,5 В |
| Допуск выходного напряжения | ±2,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Пульсации и шум | 150 мВ п-п |
| Время установки, нарастания | 3000 мс, 100 мс при 115 В AC и полной нагрузке |
| Время удержания | 16 мс при 230 В AC, 16 мс при 115 В AC и полной нагрузке |
Входные параметры
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90 ~ 295 В AC; 127 ~ 417 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Входной ток | 1 А при 230 В AC |
| Пусковой ток | Холодный старт 65 А при 230 В AC |
| Ток утечки | <2 мА / 240 В AC |
| Коэффициент мощности | 0,96 при 230 В AC |
| КПД | 91,5% |
Защиты
| Защита | Описание |
|---|
| Перегрузка | 110 ~ 160% от номинальной выходной мощности; тип защиты — hiccup, восстановление автоматическое после устранения неисправности |
| Короткое замыкание | Тип защиты — hiccup, восстановление автоматическое после устранения неисправности |
| Перенапряжение | 13,6 ~ 16,3 В; отключение выходного напряжения, восстановление автоматическое или после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Изоляция и электрическая прочность
| Параметр | Значение |
|---|
| Испытательное напряжение между входом и выходом | 3,0 кВ AC |
| Испытательное напряжение между входом и корпусом | 1,5 кВ AC |
| Испытательное напряжение между выходом и корпусом | 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | -30 ~ +65 °C, с учетом кривой снижения нагрузки |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения | -40 ~ +85 °C |
| Влажность хранения | 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C от 0 до 60 °C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
|---|
| Стандарты безопасности | UL60950-1, EAC TP TC 004; проектирование по IEC60950-1, EN60950-1 |
| Эмиссия | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Иммунитет | Соответствие EN61000-4-2,3,4,5,6,8,11; EN55024, уровень light industry (surge 4 kV), критерий A, EAC TP TC 020 |
Механические характеристики
| Параметр | Значение |
|---|
| Габаритные размеры | 215 × 67,4 × 33 мм (Д × Ш × В) |
| Масса | 0,48 кг |
| Упаковка | 24 шт. / 12,5 кг / 0,61 куб. фута |
| Тип корпуса | U-образный корпус |
| Монтаж | Установка с теплоотводом 300 × 500 × 2 мм |
Параметры надежности
| Параметр | Значение |
|---|
| MTBF | 216,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Подключение
| Разъем | Назначение | Клеммы |
|---|
| CN1 | Вход переменного тока и защитное заземление | 1 — FG; 2 — AC/L; 3 — AC/N |
| CN2 | Выход постоянного тока | 1,2 — V-; 3,4 — V+ |
Примечания
- Все параметры, не упомянутые специально, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц полосой пропускания с использованием витой пары длиной 12 дюймов, оконцованной параллельно конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку, регулирование линии и нагрузки.
- Время нарастания включает время установки, регулирование линии и нагрузки.
- Кривая снижения нагрузки показывает необходимость уменьшения выходной мощности в зависимости от температуры окружающей среды.
- Источник питания рассматривается как компонент, предназначенный для встраивания в конечное изделие. Все испытания ЭМС должны выполняться в составе конечного оборудования.
- Для проведения испытания на стойкость к высокому напряжению необходимо снять компонент D1 перед выполнением Hipoт-теста.
