USP-150-24 - импульсный источник питания переменного/постоянного тока 24 В с активным PFC.
Назначение: источник питания серии USP-150 в исполнении USP-150-24 предназначен для преобразования сети переменного тока в стабилизированное выходное напряжение 24 В постоянного тока для промышленной аппаратуры и автоматизации.
Расшифровка партномера
| Позиция | Расшифровка |
| USP | Серия источников питания Mean Well USP |
| 150 | Номинальная мощность 150 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Общее описание

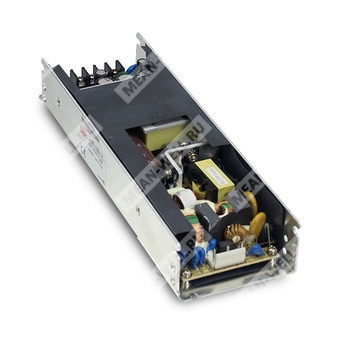

USP-150-24 представляет собой импульсный источник питания открытого исполнения с U-образным кронштейном, активным корректором коэффициента мощности и одним выходом. Устройство рассчитано на питание от универсальной сети переменного тока и обеспечивает стабилизированное постоянное напряжение 24 В при токе до 6,3 А. Серия ориентирована на промышленное применение, где требуются высокая эффективность, работа в широком диапазоне входного напряжения и встроенные виды защиты.
Основные особенности
- Универсальный вход переменного тока с расширенным диапазоном до 295 В AC.
- Встроенная функция активной коррекции коэффициента мощности.
- Одновыходная схема стабилизации напряжения.
- Высокий КПД, типовое значение до 93%.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение за счет свободной конвекции воздуха.
- Низкопрофильное исполнение: высота корпуса 33 мм.
- Технология ZVS для снижения рассеиваемой мощности.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный ток | 6,3 А |
| Диапазон тока | 0 ~ 6,3 А |
| Номинальная мощность | 151,2 Вт |
| Диапазон подстройки выходного напряжения | 21,6 ~ 26,4 В |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Пульсации и шум | 150 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 295 В AC, 127 ~ 417 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Типовой коэффициент мощности | 0,94 при 277 В AC, при полной нагрузке |
| Типовой КПД | 93% |
| Пусковой ток | 65 А при 230 В AC, холодный старт |
| Типовой потребляемый ток | 0,7 А при 277 В AC |
| Типовой ток потребления | 1 А при 230 В AC, 2 А при 115 В AC |
| Время установки | 3000 мс, 100 мс при 115 В AC, полной нагрузке |
| Время установления/нарастания | 2000 мс, 100 мс при 230 В AC, полной нагрузке |
| Время удержания | 16 мс при 230 В AC, 16 мс при 115 В AC, полной нагрузке |
| Ток утечки | <2 мА при 240 В AC |
Защиты
| Вид защиты | Параметры и поведение |
| Перегрузка | 110 ~ 160% от номинальной выходной мощности; тип защиты: режим hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Тип защиты: режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Защита отключает выходное напряжение с последующим автоматическим восстановлением либо повторным включением питания для восстановления |
| Перегрев | Выходное напряжение отключается; восстановление происходит автоматически после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30 ~ +65 °C, с учетом кривой снижения нагрузки |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 60 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение между входом и выходом | 3,0 кВ AC |
| Испытательное напряжение между входом и корпусом | 1,5 кВ AC |
| Испытательное напряжение между выходом и корпусом | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, EAC TP TC 004; конструкция в соответствии с IEC60950-1, EN60950-1 |
| Излучаемые помехи | EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | EN61000-4-2,3,4,5,6,8,11; EN55024, уровень light industry (surge 4 kV), критерий A, EAC TP TC 020 |
Конструктивные данные
| Параметр | Значение |
| Габаритные размеры | 215 × 67,4 × 33 мм |
| Исполнение | U-bracket, single output, with PFC function |
| Масса | 0,48 кг |
| Упаковка | 24 шт. / 12,5 кг / 0,61 куб. фута |
| MTBF | 216,3 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
Подключение
Входной разъем CN1: SVH-21T-P1.1 или эквивалент.
| Номер контакта | Назначение | Сопряженный разъем |
| 1 | FG | JST SVH-P1.1 или эквивалент |
| 2 | AC/L | JST SVH-P1.1 или эквивалент |
| 3 | AC/N | JST SVH-P1.1 или эквивалент |
Выходной разъем CN2:
| Номер контакта | Назначение | Тип клеммы |
| 1, 2 | V- | DECA |
| 3, 4 | V+ | T21-BM10-04 |
Кривые и монтаж
Источник питания рассчитан на монтаж с теплоотводом размером 300 × 500 × 2 мм. Кривая снижения нагрузки показывает допустимое снижение выходной мощности при повышении температуры окружающей среды. Для сетевого напряжения 100 В AC и 230 В AC приведены отдельные графики зависимости нагрузки от температуры.
Примечания
- Все параметры, не отмеченные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельно подключенными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуски включают начальную установку, линейную регулировку и регулировку по нагрузке.
- Время нарастания измеряется при первом включении. Время удержания измеряется при переходе от полной нагрузки к нулевой.
- Блок питания рассматривается как компонент, устанавливаемый в составе конечного оборудования. Испытания ЭМС выполняются после монтажа устройства на металлическую пластину размером 360 × 360 мм и толщиной 1 мм.
- Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС после установки в составе системы.
