USP-150-36 - импульсный источник питания 36 В с активным PFC для промышленного применения.
Описание

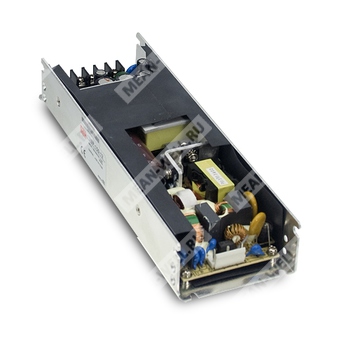

USP-150-36 представляет собой одноканальный AC/DC источник питания открытого исполнения с U-образным кронштейном, рассчитанный на выходное напряжение 36 В и номинальную мощность 151,2 Вт. Модуль предназначен для питания промышленной электроники и оборудования, требующего стабильного постоянного напряжения, высокой эффективности и встроенного корректора коэффициента мощности.
Источник питания выполнен по схеме с универсальным входом переменного тока и активным PFC. Поддерживается работа в широком диапазоне сетевого напряжения, предусмотрены защиты от перегрузки, короткого замыкания, перенапряжения и перегрева. Охлаждение осуществляется конвекцией без вентилятора.
Расшифровка партномера
| Позиция | Значение |
| USP | Серия источников питания Mean Well USP |
| 150 | Номинальная мощность 150 Вт |
| 36 | Выходное напряжение 36 В |
Основные особенности
- Универсальный вход переменного тока с диапазоном до 295 В~.
- Встроенная функция активной коррекции коэффициента мощности.
- Стабилизация выходного напряжения.
- Высокий КПД до 93%.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение естественной конвекцией.
- Низкопрофильная конструкция, высота 33 мм.
- Технология ZVS для снижения рассеиваемой мощности.
- Предназначен для промышленного применения.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 36 В |
| Номинальный ток | 4,2 А |
| Диапазон тока | 0 ~ 4,2 А |
| Номинальная мощность | 151,2 Вт |
| Диапазон подстройки выходного напряжения | 32,4 ~ 39,6 В |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Установление, время нарастания | 3000 мс, 100 мс/115 В~ при полной нагрузке |
| Время удержания | 16 мс/230 В~, 16 мс/115 В~ при полной нагрузке |
| Пульсации и шум | 250 мВ п-п |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 295 В~ |
| Диапазон входного постоянного напряжения | 127 ~ 417 В= |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | 0,98/115 В~, 0,96/230 В~, 0,94/277 В~ при полной нагрузке |
| КПД, тип. | 93% |
| Пусковой ток, тип. | 65 А при 230 В~ в холодном состоянии |
| Ток утечки | <2 мА / 240 В~ |
| Потребляемый ток, тип. | 2 А/115 В~, 1 А/230 В~, 0,7 А/277 В~ |
Защиты
| Параметр | Значение |
| Перегрузка | 110 ~ 160% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 41,4 ~ 48,6 В |
| Тип защиты от перенапряжения | Выключение выходного напряжения с авто-восстановлением или повторным включением питания |
| Перегрев | Выключение выходного напряжения, автоматическое восстановление после снижения температуры |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 3,0 кВ~ |
| Испытательное напряжение изоляции вход-земля | 1,5 кВ~ |
| Испытательное напряжение изоляции выход-земля | 0,5 кВ~ |
| Сопротивление изоляции | 100 МОм / 500 В= / 25 °C / 70% RH |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | -30 ~ +65 °C, с учетом кривой снижения нагрузки |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения, влажность | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 60 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 216,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 215 × 67,4 × 33 мм (Д × Ш × В) |
| Масса | 0,48 кг |
| Упаковка | 24 шт. / 12,5 кг / 0,61 куб. фута |
Соответствие стандартам безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, EAC TP TC 004; проектирование по IEC60950-1, EN60950-1 |
| ЭМС по излучению | EN55032 (CISPR32) Класс B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| ЭМС по помехоустойчивости | EN61000-4-2, -3, -4, -5, -6, -8, -11; EN55024, уровень light industry (импульс 4 кВ), критерий A, EAC TP TC 020 |
Монтаж и присоединение
| Параметр | Значение |
| Исполнение | U-образный кронштейн, открытый монтаж |
| Рекомендуемый теплоотвод | Монтаж с теплоотводом 300 × 500 × 2 мм |
| Входной разъем | CN1: SVH-21T-P1.1 или эквивалент |
| Входные выводы CN1 | 1 — FG; 2 — AC/L; 3 — AC/N |
| Выходной разъем | CN2: T21-BM10-04 |
| Выходные выводы CN2 | 1,2 — V-; 3,4 — V+ |
Примечания
- Все параметры, не указанные отдельно, измеряются при 230 В~ входного напряжения, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установку, регулирование линии и нагрузки.
- Время установки и время нарастания измеряются при полной нагрузке.
- Источник питания считается компонентом, который будет установлен в конечное изделие. Все испытания на ЭМС должны выполняться после монтажа модуля на металлическую пластину 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
- Перед проведением испытания Hipot необходимо удалить компонент D1.
