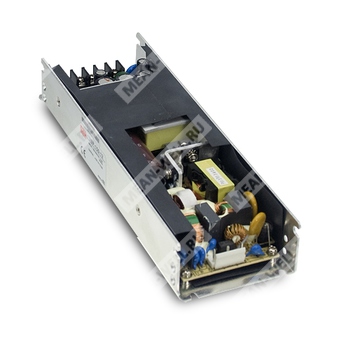

USP-150-48 - одновыходной источник питания 48 В мощностью 153,6 Вт с активным PFC и защитами.
Расшифровка партномера
| Позиция | Значение | Толкование |
| USP | Серия | U-Bracket Single Output Power Supply |
| 150 | Мощность | 150 Вт, для модели USP-150-48 в таблице указана выходная мощность 153,6 Вт |
| 48 | Номинальное выходное напряжение | 48 В постоянного тока |
Назначение и особенности
USP-150-48 — импульсный источник питания открытого исполнения в U-образном корпусе для промышленной аппаратуры, автоматизации, электронных и энергетических систем, требующих стабилизированного выходного напряжения 48 В постоянного тока. Блок питания выполнен по схеме с активной коррекцией коэффициента мощности, обеспечивает высокую эффективность, низкий уровень пульсаций и комплекс защит по выходу и температуре.
Особенности
- Универсальный диапазон входного переменного напряжения до 295 В AC.
- Встроенная активная коррекция коэффициента мощности.
- Стабилизация выходного напряжения.
- Высокий КПД, до 93%.
- Защиты: от короткого замыкания, перегрузки, перенапряжения, перегрева.
- Охлаждение за счет свободной конвекции воздуха.
- Низкопрофильное исполнение: высота корпуса 33 мм.
- Технология ZVS для снижения рассеиваемой мощности.
- Предназначен для монтажа на шасси с использованием теплоотвода.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Номинальный ток | 3,2 А |
| Диапазон тока | 0 ~ 3,2 А |
| Номинальная мощность | 153,6 Вт |
| Диапазон регулировки напряжения | 43,2 ~ 52,8 В |
| Допуск по выходному напряжению | ±2,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Время установки, нарастания | 3000 мс, 100 мс / 115 В AC при полной нагрузке |
| Время удержания | 16 мс / 230 В AC, 16 мс / 115 В AC при полной нагрузке |
| Пульсации и шум, макс. | 250 мВ пик-пик |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 295 В AC или 127 ~ 417 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | 0,94 при 277 В AC и полной нагрузке |
| КПД, тип. | 93% |
| Пусковой ток, тип. | Холодный пуск 65 А / 230 В AC |
| Ток утечки | <2 мА / 240 В AC |
| Потребляемый ток, тип. | 2 А / 115 В AC; 1 А / 230 В AC; 0,7 А / 277 В AC |
Защиты
| Тип защиты | Уставка / поведение |
| Перегрузка | 110 ~ 160% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13,6 ~ 16,3 В; 17 ~ 21 В; 26,7 ~ 32,4 В; 41,4 ~ 48,6 В; 53 ~ 64,8 В; отключение выходного напряжения с авто-восстановлением или после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30 ~ +65 °C, с учетом зависимости допустимой нагрузки от температуры |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 60 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, EAC TP TC 004; конструкция с учетом IEC60950-1, EN60950-1 |
| Эмиссия | Соответствие EN55032 (CISPR32) класс B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024, уровень light industry (скачок 4 кВ), критерий A, EAC TP TC 020 |
| Испытательное напряжение | Вход–выход: 3,0 кВ AC; вход–корпус: 1,5 кВ AC; выход–корпус: 0,5 кВ AC |
| Сопротивление изоляции | Вход–выход, вход–корпус, выход–корпус: 100 МОм / 500 В DC / 25 °C / 70% RH |
Механические данные
| Параметр | Значение |
| Габариты | 215 × 67,4 × 33 мм |
| Масса | 0,48 кг |
| Упаковка | 24 шт. / 12,5 кг / 0,61 куб. фута |
| MTBF | 216,3 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
Подключение
| Разъем входа переменного тока | SVH-21T-P1.1 или эквивалент |
| Контакты входа | 1 — FG; 2 — AC/L; 3 — AC/N |
| Сопрягаемый корпус | JST SVH-21T-P1.1 или эквивалент |
| Выходные клеммы | 1, 2 — V-; 3, 4 — V+ |
| Тип клемм выхода | DECA T21-BM10-04 |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, если не оговорено иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, терминальной нагрузки 0,1 мкФ и 47 мкФ параллельно.
- Допуск по установке, времени удержания и регулированию линии/нагрузки определяется после прогрева.
- Нагрузка дерейтируется в соответствии с кривой снижения мощности.
- Изделие считается компонентом, подлежащим встраиванию в конечное оборудование; конечное оборудование должно обеспечивать соответствие требованиям ЭМС.
- Перед испытанием Hi-pot необходимо удалить компонент D1.
