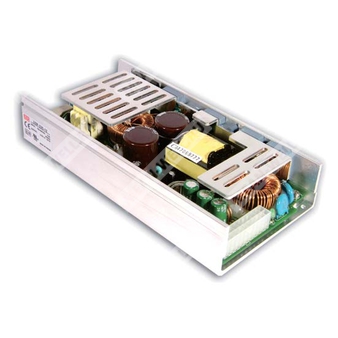

USP-225-12 - импульсный AC/DC источник питания 12 В мощностью 224,4 Вт для промышленной электроники и систем автоматизации.
Расшифровка партномера
| Позиция |
Значение |
| USP |
Серия источников питания Mean Well USP |
| 225 |
Номинальный класс мощности 225 Вт |
| 12 |
Выходное напряжение 12 В постоянного тока |
USP-225-12 — одновыходной импульсный источник питания с коррекцией коэффициента мощности, предназначенный для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 12 В при работе в промышленных и общепромышленных системах.
Основные особенности
- Универсальный вход переменного тока в полном диапазоне.
- Встроенная активная схема коррекции коэффициента мощности.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение за счёт свободной конвекции для мощности до 150 Вт и принудительной конвекции для полной мощности 225 Вт.
- Высокая удельная мощность: 4,7 Вт/дюйм³.
- Ограничение пускового тока по переменному входу.
- Низкопрофильное исполнение U-образного кронштейна, высота 38 мм.
Выходные параметры
| Параметр |
Значение |
| Выходное напряжение |
12 В |
| Номинальный выходной ток |
18,7 А |
| Диапазон выходного тока |
0 ~ 18,7 А |
| Номинальная выходная мощность |
224,4 Вт |
| Пульсации и шум |
100 мВ п-п |
| Диапазон подстройки выходного напряжения |
10,8 ~ 13,2 В |
| Допуск выходного напряжения |
±2,0% |
| Регулирование по линии |
±0,5% |
| Регулирование по нагрузке |
±1,0% |
| Установка, время нарастания |
1200 мс, 30 мс / 115 В AC; 500 мс, 30 мс / 230 В AC при полной нагрузке |
| Время удержания |
22 мс / 115 В AC; 22 мс / 230 В AC при полной нагрузке |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон входной частоты |
47 ~ 63 Гц |
| Коэффициент мощности, тип. |
PF > 0,93 при 230 В AC, PF > 0,97 при 115 В AC, при полной нагрузке |
| КПД, тип. |
83% |
| Входной ток, тип. |
1,6 А при 230 В AC; 3,3 А при 115 В AC |
| Пусковой ток, тип. |
15 А / 115 В AC; 35 А / 230 В AC |
| Ток утечки |
< 3,5 мА / 240 В AC |
Защита
| Параметр |
Значение |
| Перегрузка |
105 ~ 150% от номинальной выходной мощности; ограничение постоянным током, восстановление после устранения аварийного режима |
| Перенапряжение |
13,2 ~ 16,3 В; отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-20 ~ +65 °C |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Требования по безопасности и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL60950-1, TUV EN60950-1, EAC TP TC 004 |
| ЭМС — помехоэмиссия |
Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| ЭМС — помехоустойчивость |
Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; уровень light industry, критерий A, EAC TP TC 020 |
| Испытательное напряжение изоляции |
I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Конструктивные данные
| Параметр |
Значение |
| Габаритные размеры |
202 × 101,5 × 38 мм (Д × Ш × В) |
| Масса |
0,85 кг |
| Упаковка |
16 шт.; 14,6 кг; 0,76 куб. фут. |
| MTBF |
220 тыс. часов минимум, MIL-HDBK-217F (25 °C) |
Подключение
| Разъём |
Назначение |
Тип |
| CN1 |
Вход переменного тока |
JST B3P-VH или эквивалент |
| CN2 |
Выход постоянного тока |
MOLEX 39-29-9206 или эквивалент |
| Контакт |
Назначение |
| CN1-1 |
AC/N |
| CN1-2 |
Нет контакта |
| CN1-3 |
AC/L |
| CN2-1 ~ CN2-5 |
+V |
| CN2-6 ~ CN2-15 |
No Pin |
| CN2-16 ~ CN2-20 |
-V |
Примечания
- Все параметры, не оговорённые отдельно, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, подключённой к конденсатору 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установку, регулирование по линии и регулирование по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Окончательные испытания на ЭМС должны выполняться в составе конечной системы.
- Для выполнения испытаний ЭМС следует обеспечивать монтаж на металлической пластине 360 мм × 360 мм с толщиной 1 мм.
- Температурное снижение мощности: 3,5% на 1000 м для моделей без вентилятора и 5% на 1000 м для моделей с вентилятором при эксплуатации выше 2000 м над уровнем моря.
