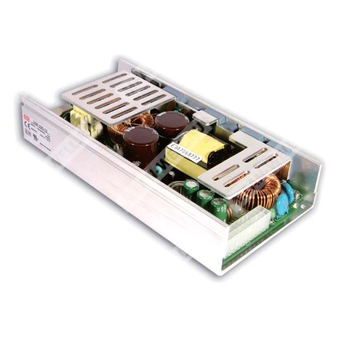

USP-225-15 - импульсный источник питания с одним выходом 15 В для промышленного применения.
Назначение и особенности
USP-225-15 — импульсный источник питания AC/DC с одним выходом, предназначенный для питания промышленной электроники, устройств автоматики, телекоммуникационного и другого оборудования, требующего стабилизированного напряжения 15 В постоянного тока.
Модель относится к серии USP-225 и выполнена с активной коррекцией коэффициента мощности. Источник поддерживает универсальный диапазон входного напряжения, имеет встроенные защиты по перегрузке, перенапряжению и перегреву, а также рассчитан на работу как при естественном охлаждении, так и при принудительном обдуве.
Расшифровка партномера
| Позиция | Расшифровка |
| USP | Серия источников питания Mean Well USP |
| 225 | Номинальная выходная мощность 225 Вт |
| 15 | Номинальное выходное напряжение 15 В |
Основные характеристики
| Параметр | Значение |
| Выходное напряжение | 15 В |
| Номинальный выходной ток | 15 А |
| Диапазон выходного тока | 0…15 А |
| Номинальная мощность | 225 Вт |
| Пульсации и шум | 100 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 13,5…16,5 В |
| Погрешность установки напряжения | ±2,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установления, нарастания | 500 мс, 30 мс при 230 В переменного тока; 1200 мс, 30 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания | 22 мс при 230 В переменного тока; 22 мс при 115 В переменного тока, при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В переменного тока; 127…370 В постоянного тока |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности, тип. | PF > 0,93 при 230 В переменного тока; PF > 0,97 при 115 В переменного тока, при полной нагрузке |
| КПД, тип. | 84% |
| Потребляемый ток, тип. | 115 В переменного тока: 1,6 А; 230 В переменного тока: 1,1 А |
| Пусковой ток, тип. | 15 А при 115 В переменного тока; 35 А при 230 В переменного тока |
| Ток утечки | < 3,5 мА при 240 В переменного тока |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В |
| Диапазон регулировки выходного напряжения | 13,5…16,5 В |
| Номинальный выходной ток | 15 А |
| Диапазон выходного тока | 0…15 А |
| Номинальная мощность | 225 Вт |
| Пульсации и шум | 100 мВ пик-пик |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Погрешность установки напряжения | ±2,0% |
Защита
| Параметр | Значение |
| Перегрузка | 105…150% от номинальной выходной мощности; тип защиты — ограничение постоянным током, восстановление автоматически после устранения неисправности |
| Перенапряжение | 16,5…20,2 В; тип защиты — отключение выходного напряжения с последующим повторным включением для восстановления |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −20…+65 °C |
| Рабочая влажность | 20…90% относительной влажности, без конденсации |
| Температура и влажность хранения | −40…+85 °C, 10…95% относительной влажности, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, по 10 мин/цикл, 60 мин по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV EN60950-1, EAC TP TC 004 |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Электромагнитная эмиссия | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Электромагнитная помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; уровень light industry, критерий A, EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 220 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 202 × 101,5 × 38 мм |
| Масса | 0,85 кг |
| Упаковка | 16 шт. / 14,6 кг / 0,76 куб. фут |
Конструктивные особенности
Источник питания выполнен в низкопрофильном корпусе высотой 38 мм. Предусмотрена работа с принудительным воздушным охлаждением либо в режиме свободной конвекции в зависимости от требуемой выходной мощности и условий монтажа.
Внутри реализованы: EMI-фильтр, активный ограничитель пускового тока, выпрямитель и узел коррекции коэффициента мощности, силовой преобразователь, выходной выпрямитель и фильтр, схема контроля и защит.
Подключение
| Входной разъём | JST B3P-VH или эквивалент |
| Выходной разъём | MOLEX 39-29-9206 или эквивалент |
| Назначение контактов входного разъёма | 1 — AC/N, 2 — без подключения, 3 — AC/L |
| Назначение контактов выходного разъёма | 1~5 — +V, 6~15 — −V, 16~20 — +V |
Примечания
- Все параметры, не указанные особо, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельно подключёнными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и по нагрузке.
- Источник питания рассматривается как компонент, подлежащий установке в конечное оборудование; соответствие стандартам EMC проверяется в составе конечной системы.
- Для проведения EMC-испытаний рекомендуется использовать схему тестирования конечного оборудования Mean Well.
- Температурное снижение мощности составляет 3,5% на каждые 1000 м при работе без вентилятора и 5% на каждые 1000 м при работе с вентилятором для высоты выше 2000 м.
