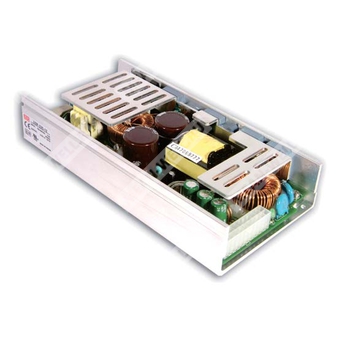

USP-225-24 - импульсный источник питания 24 В постоянного тока с активным PFC и выходной мощностью до 225,6 Вт.
Расшифровка партномера
| Позиция | Значение |
| USP | Серия источников питания Mean Well USP |
| 225 | Номинальная мощность серии 225 Вт |
| 24 | Выходное напряжение 24 В постоянного тока |
Краткое назначение
Компонент предназначен для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное выходное напряжение 24 В DC для промышленной аппаратуры и систем автоматики.
Особенности
- Универсальный вход переменного тока и полный диапазон входного напряжения.
- Встроенная схема коррекции коэффициента мощности, соответствует EN61000-3-2.
- Защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Свободная конвекция для нагрузки до 150 Вт и принудительное воздушное охлаждение для полной мощности 225 Вт.
- Высокая удельная мощность: 4,7 Вт/дюйм³.
- Активное ограничение пускового тока.
- Низкопрофильное исполнение, высота корпуса 38 мм.
- Соответствие промышленным требованиям по ЭМС и безопасности.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | PF > 0,93 при 230 В AC, PF > 0,97 при 115 В AC при полной нагрузке |
| КПД, тип. | 85% |
| Потребляемый ток, тип. | 1,1 А при 230 В AC |
| Потребляемый ток, тип. | 1,6 А при 115 В AC |
| Пусковой ток, тип. | 35 А при 230 В AC; 15 А при 115 В AC |
| Ток утечки | < 3,5 мА / 240 В AC |
| Время запуска, нарастания | 500 мс, 30 мс / 230 В AC; 1200 мс, 30 мс / 115 В AC при полной нагрузке |
| Время удержания | 22 мс / 230 В AC; 22 мс / 115 В AC при полной нагрузке |
Выход
| Параметр | Значение |
| Выходное напряжение | 24 В DC |
| Номинальный ток | 9,4 А |
| Диапазон тока | 0 ~ 9,4 А |
| Номинальная мощность | 225,6 Вт |
| Диапазон регулировки выходного напряжения | 21,6 ~ 26,4 В |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Точность установки, подстройка и дрейф | ±1,0% |
| Пульсации и шум | 150 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 26,4 ~ 32,4 В |
| Тип защиты от перенапряжения | Выключение выходного напряжения, повторное включение для восстановления |
| Перегрев | Выключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20 ~ +65 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, по 60 мин. вдоль осей X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV EN60950-1, EAC TP TC 004 |
| Выдерживаемое напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС, излучение | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| ЭМС, помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; уровень light industry, критерий A, EAC TP TC 020 |
Надёжность и конструктив
| Параметр | Значение |
| MTBF | 220 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 202 × 101,5 × 38 мм (Д × Ш × В) |
| Масса | 0,85 кг |
| Упаковка | 16 шт.; 14,6 кг; 0,76 CUFT |
Интерфейсы и подключение
Входной разъём AC: JST B3P-VH или эквивалент.
Выходной разъём DC: MOLEX 39-29-9206 или эквивалент.
| Номер контакта | Назначение | Сопряжённый корпус | Клемма |
| 1 | AC/N | JST VHR или эквивалент | JST SVH-21T-P1.1 или эквивалент |
| 2 | Нет вывода | JST VHR или эквивалент | JST SVH-21T-P1.1 или эквивалент |
| 3 | AC/L | JST VHR или эквивалент | JST SVH-21T-P1.1 или эквивалент |
| Номер контакта | Назначение | Сопряжённый корпус | Клемма |
| 1 ~ 5 | +V | MOLEX 5557 или эквивалент | MOLEX 5556 или эквивалент |
| 6 ~ 15 | Нет вывода | MOLEX 5557 или эквивалент | MOLEX 5556 или эквивалент |
| 16 ~ 20 | +V | MOLEX 5557 или эквивалент | MOLEX 5556 или эквивалент |
Примечания
- Все параметры, не оговорённые отдельно, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. ЭМС-испытания выполняются в составе конечного изделия.
- Характеристика температурного снижения: 3,5%/1000 м для безвентиляторных моделей и 5%/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
Описание
USP-225-24 представляет собой одновыходовой импульсный источник питания серии USP-225 с активной коррекцией коэффициента мощности. Изделие предназначено для применения в промышленной электронике, системах автоматизации, измерительной аппаратуре и других нагрузках, требующих стабилизированного напряжения 24 В постоянного тока.
Конструкция рассчитана на эксплуатацию в составе встроенного оборудования. Наличие активного PFC снижает реактивную составляющую потребляемого тока и обеспечивает соответствие требованиям по гармоникам сети. Реализованы защиты от перегрузки, перенапряжения и перегрева, при этом восстановление работы происходит автоматически либо после повторного включения питания в зависимости от типа аварии.
Корпус низкопрофильного исполнения с высотой 38 мм упрощает установку в компактные системы. Для обеспечения полной выходной мощности допускается принудительное воздушное охлаждение; при свободной конвекции допустимая нагрузка ограничивается согласно дерейтинг-кривой. Устройство соответствует требованиям по безопасности и электромагнитной совместимости, указанным в документации производителя.
