USP-225-48

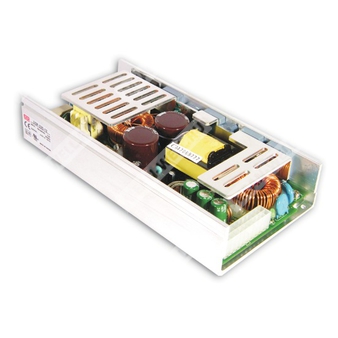

USP-225-48 - импульсный AC/DC источник питания 48 В с коррекцией коэффициента мощности и защитами.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| USP | Серия источников питания Mean Well USP с одним выходом и функцией коррекции коэффициента мощности |
| 225 | Номинальная мощность серии 225 Вт |
| 48 | Выходное напряжение 48 В постоянного тока |
Назначение и особенности
USP-225-48 представляет собой источник вторичного электропитания с одним выходом, предназначенный для преобразования переменного сетевого напряжения в стабилизированное постоянное напряжение 48 В. Изделие оснащено активной коррекцией коэффициента мощности, рассчитано на промышленное применение и имеет встроенные схемы защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Универсальный вход переменного тока и полный диапазон входного напряжения.
- Активная схема PFC, соответствие EN61000-3-2.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение свободной конвекцией до 150 Вт и с принудительным обдувом до 225 Вт.
- Высокая удельная мощность 4,7 Вт/дюйм³.
- Активное ограничение пускового тока.
- Низкопрофильное исполнение U-bracket, высота 38 мм.
Выход
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Номинальный ток | 4,7 А |
| Диапазон тока | 0...4,7 А |
| Номинальная мощность | 225,6 Вт |
| Пульсации и шум | 250 мВ пик-пик |
| Диапазон подстройки выходного напряжения | 43,2...52,8 В |
| Допуск выходного напряжения | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, время нарастания | 500 мс, 30 мс при 230 В AC; 1200 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 22 мс при 230 В AC; 22 мс при 115 В AC, при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90...264 В AC; 127...370 В DC |
| Диапазон частоты | 47...63 Гц |
| Коэффициент мощности | PF > 0,93 при 230 В AC; PF > 0,97 при 115 В AC, при полной нагрузке |
| КПД | 86% |
| Потребляемый ток | 115 В AC: 2,2 А; 230 В AC: 1,1 А |
| Пусковой ток | 15 А при 115 В AC; 35 А при 230 В AC |
| Ток утечки | < 3,5 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105...150% от номинальной выходной мощности; тип защиты — ограничение постоянным током, автоматическое восстановление после снятия неисправности |
| Перенапряжение | 52,8...64,8 В; тип защиты — отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20...+65 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура и влажность хранения | -40...+85 °C, 10...95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0...50 °C) |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV EN60950-1, EAC TP TC 004 |
| Эмиссия | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Иммунитет | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11; уровень light industry, критерий A, EAC TP TC 020 |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 220 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 202 × 101,5 × 38 мм (Д × Ш × В) |
| Масса | 0,85 кг |
| Упаковка | 16 шт.; 14,6 кг; 0,76 куб. фута |
Примечания
1. Все параметры, не оговорённые особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, регулировку по линии и регулировку по нагрузке.
4. Источник питания рассматривается как компонент, который будет установлен в составе конечного оборудования. Окончательное оборудование должно соответствовать требованиям EMC. Рекомендации по проведению испытаний EMC для конечного оборудования следует выполнять согласно требованиям соответствующих стандартов.
5. Температурное снижение нагрузки составляет 3,5% на 1000 м для моделей без вентилятора и 5% на 1000 м для моделей с вентилятором при эксплуатации на высоте более 2000 м (6000 футов).
