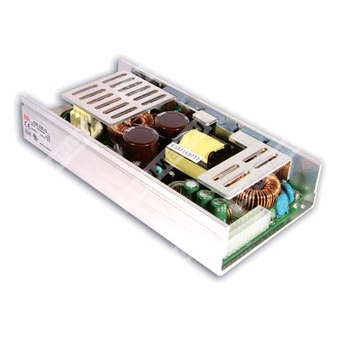

USP-225-5 - импульсный источник питания 5 В для промышленной электроники с активным PFC.
Расшифровка партномера
| Элемент обозначения |
Значение |
| USP |
Серия источников питания Mean Well USP |
| 225 |
Номинальная мощность класса 225 Вт |
| 5 |
Выходное напряжение 5 В |
Назначение и особенности
USP-225-5 — одновыходной AC/DC источник питания с активным корректором коэффициента мощности, предназначенный для питания промышленной и электронной аппаратуры от универсальной сети переменного тока или от постоянного входного напряжения в широком диапазоне.
Изделие выполнено в низкопрофильном корпусе форм-фактора U-bracket, рассчитано на установку в составе оборудования и обеспечивает высокую удельную мощность. Для изделия характерны встроенные защиты от короткого замыкания, перегрузки, перенапряжения и перегрева, а также активное ограничение пускового тока.
Основные характеристики
| Параметр | Значение |
|---|
| Номинальное выходное напряжение | 5 В |
| Номинальный выходной ток | 40 А |
| Диапазон выходного тока | 0–40 А |
| Номинальная мощность | 200 Вт |
| Пульсации и шум | 100 мВ пик-пик |
| Диапазон подстройки выходного напряжения | 4,5–5,5 В |
| Точность установки выходного напряжения | ±2,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, время нарастания | 1200 мс, 30 мс при 115 В AC; 500 мс, 30 мс при 230 В AC, при полной нагрузке |
| Время удержания | 22 мс при 115 В AC; 22 мс при 230 В AC, при полной нагрузке |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90–264 В AC; 127–370 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | >0,97 при 115 В AC; >0,93 при 230 В AC, при полной нагрузке |
| КПД | 77% |
| Потребляемый ток | 1,6 А при 115 В AC; 1,1 А при 230 В AC |
| Пусковой ток | 15 А при 115 В AC; 35 А при 230 В AC |
| Ток утечки | <3,5 мА при 240 В AC |
Выход
| Параметр | Значение |
|---|
| Выходное напряжение | 5 В |
| Номинальный ток | 40 А |
| Диапазон регулировки | 4,5–5,5 В |
| Нагрузочная характеристика | Константный ток при перегрузке, восстановление автоматически после устранения неисправности |
Защита
| Параметр | Значение |
|---|
| Перегрузка | 105–150% от номинальной выходной мощности |
| Перенапряжение | 5,5–7,4 В |
| Перегрев | Выключение выходного напряжения, восстановление после снижения температуры |
| Тип защиты от короткого замыкания | Ограничение постоянным током, автоматическое восстановление после устранения аварии |
| Тип защиты от перенапряжения | Выключение выходного напряжения, повторное включение для восстановления |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | −20…+65 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения и влажность | −40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Дерейтинг по температуре | Снижение допустимой нагрузки при повышении температуры окружающей среды, согласно кривой дерейтинга |
ЭМС и безопасность
| Параметр | Значение |
|---|
| Стандарты безопасности | UL60950-1, TUV EN60950-1, EAC TP TC 004 |
| ЭМС-излучение | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| ЭМС-устойчивость | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, уровень light industry, критерий A, EAC TP TC 020 |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Конструктивные данные
| Параметр | Значение |
|---|
| Габаритные размеры | 202 × 101,5 × 38 мм |
| Масса | 0,85 кг |
| Упаковка | 16 шт.; 14,6 кг; 0,76 CUFT |
| Тип корпуса | Низкопрофильный U-bracket |
| Класс MTBF | 220 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Частота преобразования | 100 кГц |
Подключение
| Разъём | Назначение | Совместимый корпус | Контакт |
|---|
| CN1 |
Вход переменного тока |
JST VHR или эквивалент |
JST SVH-21T-P1.1 или эквивалент |
| CN2 |
Выход постоянного тока |
MOLEX 5557 или эквивалент |
MOLEX 5556 или эквивалент |
Назначение выводов
| Разъём | Номер контакта | Назначение |
|---|
| CN1 | 1 | AC/N |
| CN1 | 2 | Без подключения |
| CN1 | 3 | AC/L |
| CN2 | 1–5 | +V |
| CN2 | 6–15 | Без подключения |
| CN2 | 16–20 | −V |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов, закороченной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Окончательное соответствие требованиям ЭМС должно подтверждаться после монтажа в составе изделия.
- Для проведения испытаний ЭМС требуется заземление корпуса оборудования на металлическую пластину размером 360 мм × 360 мм с толщиной 1 мм.
- Температурный дерейтинг составляет 3,5%/1000 м при эксплуатации без принудительного обдува и 5%/1000 м при эксплуатации с вентилятором для высот свыше 2000 м.
