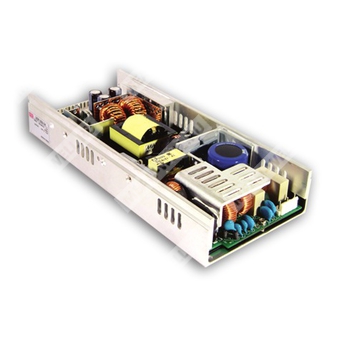

USP-350-12 - импульсный источник питания 12 В с активной коррекцией коэффициента мощности.
Расшифровка партномера
| Позиция | Расшифровка |
| USP | Серия источников питания USP |
| 350 | Номинальная мощность серии 350 Вт |
| 12 | Номинальное выходное напряжение 12 В |
Назначение и особенности
USP-350-12 — это одноканальный импульсный источник питания промышленного исполнения с активной коррекцией коэффициента мощности, рассчитанный на питание нагрузки напряжением 12 В постоянного тока. Модель относится к серии USP-350 и предназначена для применения в промышленной электронике, системах автоматизации, телекоммуникационном и общепромышленном оборудовании.
Изделие поддерживает универсальный диапазон входного сетевого напряжения, имеет встроенную активную схему PFC, реализует защиту от короткого замыкания, перегрузки, перенапряжения и перегрева. Конструкция допускает как работу с естественным охлаждением, так и с принудительным воздушным охлаждением.
Ключевые особенности
- Универсальный вход переменного тока.
- Встроенная активная схема коррекции коэффициента мощности.
- Защита: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Работа с естественным охлаждением для части режимов и при принудительном обдуве 23,5 CFM.
- Высокая удельная мощность.
- Активное ограничение пускового тока.
- Низкопрофильное исполнение: 38 мм.
- Компоновка для промышленного монтажа.
Выход
| Параметр | Значение |
| Выходное напряжение постоянного тока | 12 В |
| Номинальный выходной ток | 29,2 А |
| Диапазон регулировки выходного напряжения | 10,8…13,2 В |
| Стабилизация по входному напряжению | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
| Время включения, время нарастания | 2000 мс, 100 мс / 230 В AC; 4000 мс, 100 мс / 115 В AC при полной нагрузке |
| Время удержания | 12 мс / 230 В AC |
| Пульсации и шум | 100 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Диапазон тока при естественном охлаждении | 0…25 А |
| Диапазон тока при принудительном охлаждении 23,5 CFM | 0…29,2 А |
| Номинальная мощность при естественном охлаждении | 300 Вт |
| Номинальная мощность при обдуве 23,5 CFM | 350,4 Вт |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В AC; 127…370 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности, тип. | 0,95 / 230 В AC |
| КПД, тип. | 88% |
| Входной ток, тип. | 4 А / 115 В AC; 2 А / 230 В AC |
| Пусковой ток, тип. | 22 А / 115 В AC; 44 А / 230 В AC |
| Ток утечки | <2 мА / 240 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | 105…130% от номинальной выходной мощности |
| Перегрузка, уставка защиты | 13,5…16,3 В |
| Тип защиты от перегрузки | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение, уставка защиты | 17…21 В |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перегрева | Отключение выходного напряжения с автоматическим восстановлением |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV EN60950-1, EAC TP TC 004 |
| Помехоэмиссия | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, уровень light industry, критерий A, EAC TP TC 020 |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Условия эксплуатации и надежность
| Рабочая температура | -10…+65 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…45 °C |
| Вибростойкость | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| MTBF | 106,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и масса
| Параметр | Значение |
| Размеры | 235,2 × 101,5 × 38 мм (Д × Ш × В) |
| Масса | 1,1 кг |
| Упаковка | 16 шт. / 18 кг / 0,72 CUFT |
Подключение
| Параметр | Значение |
| Входной разъём | JST B5P-VH или эквивалент |
| Выходные разъёмы | JST B9P-VH ×2 или эквивалент |
| Удалённая обратная связь по напряжению | Molex 5045-02 или эквивалент |
| Исполнение клемм | Mating housing: JST VHR или эквивалент; терминал: JST SVH-21T-P1.1 или эквивалент |
| Исполнение клемм удалённой связи | Mating housing: Molex 5051 или эквивалент; терминал: Molex 4809 или эквивалент |
Примечания
- Все параметры, не отмеченные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку, стабилизацию по линии и стабилизацию по нагрузке.
- Источник питания считается компонентом, который будет установлен в конечное оборудование.
- Все испытания по ЭМС выполняются при установке изделия на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Финальное оборудование должно подтверждать соответствие требованиям ЭМС.
- Для корректного выполнения испытаний по ЭМС необходимо обращаться к испытаниям на «ЭМС компонентов».
- При пониженном входном напряжении может потребоваться снижение выходной нагрузки. Следует проверить кривую дерating для подробностей.
- Температурное снижение нагрузки: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте над уровнем моря более 2000 м.
Описание функциональной структуры
Структурно изделие содержит входной EMI-фильтр, схему активного ограничения пускового тока, выпрямитель и узел коррекции коэффициента мощности, узел преобразования мощности, выходной выпрямитель и фильтр, а также цепи контроля перегрева, перенапряжения, перегрузки и отключения по аварийному состоянию.
Присутствует цепь PWM-управления, узел обнаружения неисправностей и цепи отрицательной и положительной обратной связи по выходу. Для исполнения предусмотрено подключение FG, AC/L, AC/N, а также выходные клеммы +V, -V и линии дистанционного считывания +S, -S.
