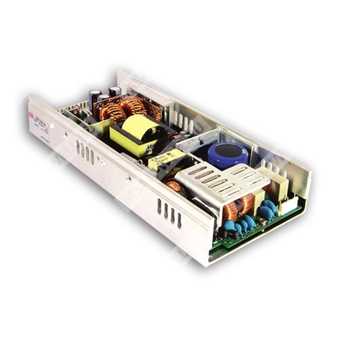

USP-350-24 - импульсный источник питания 24 В мощностью 300 Вт с коррекцией коэффициента мощности и принудительным охлаждением.
Расшифровка партномера
| Элемент партномера |
Значение |
| USP |
Серия источников питания Mean Well USP |
| 350 |
Конструктивный класс серии, максимальная мощность 350 Вт |
| 24 |
Номинальное выходное напряжение 24 В |
Назначение и особенности
USP-350-24 — источник питания серии USP-350 с одним выходом, активной коррекцией коэффициента мощности и универсальным входом переменного тока. Предназначен для питания промышленной электронной аппаратуры, автоматизированных систем, средств управления и оборудования, требующего стабилизированного напряжения 24 В постоянного тока.
Особенности:
- Универсальный диапазон входного напряжения переменного тока.
- Активная схема PFC, соответствие EN61000-3-2.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение естественной конвекцией до 300 Вт и принудительным обдувом 23,5 CFM до 350 Вт.
- Высокая удельная мощность: 6,3 Вт/дюйм³.
- Технология ZVS для снижения рассеиваемой мощности.
- Активное ограничение пускового тока.
- Низкопрофильное исполнение: высота 38 мм.
- Возможность дистанционной обратной связи по цепи remote sense.
Выход
| Параметр |
Значение |
| Номинальное выходное напряжение |
24 В |
| Номинальный выходной ток |
14,6 А |
| Диапазон регулировки выходного напряжения |
21,6 ~ 26,4 В |
| Стабилизация по сети |
±0,5% |
| Стабилизация по нагрузке |
±1,0% |
| Время установки, время нарастания |
2000 мс, 100 мс при 230 В AC; 4000 мс, 100 мс при 115 В AC при полной нагрузке |
| Время удержания |
12 мс при 230 В AC |
| Пульсации и шум |
150 мВ п-п |
| Напряжение срабатывания защиты от перенапряжения |
26,7 ~ 32,4 В |
| Защита от перегрузки |
105 ~ 130% от номинальной выходной мощности |
| Защита от перегрева |
Отключение выходного напряжения с автоматическим восстановлением |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон частоты |
47 ~ 63 Гц |
| Коэффициент мощности, тип. |
0,95 при 230 В AC; 0,98 при 115 В AC при полной нагрузке |
| КПД, тип. |
88% |
| Потребляемый ток, тип. |
2 А при 230 В AC; 4 А при 115 В AC |
| Пусковой ток, тип. |
44 А при 230 В AC; 22 А при 115 В AC |
| Ток утечки |
<2 мА при 240 В AC |
Характеристики по нагрузке и охлаждению
| Режим |
Значение |
| Естественная конвекция |
300 Вт |
| Принудительное охлаждение 23,5 CFM |
350,4 Вт |
| Диапазон тока при конвекционном охлаждении |
0 ~ 12,5 А |
| Диапазон тока при обдуве 23,5 CFM |
0 ~ 14,6 А |
Защита
| Функция |
Параметр |
| Перегрузка |
105 ~ 130% от номинальной выходной мощности; режим защиты: ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
26,7 ~ 32,4 В; режим защиты: hiccup, автоматическое восстановление после устранения неисправности |
| Перегрев |
Отключение выходного напряжения с автоматическим восстановлением |
Эксплуатационные и климатические условия
| Параметр |
Значение |
| Рабочая температура |
-10 ~ +65 °C |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C (0 ~ 45 °C) |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение |
I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр |
Значение |
| Стандарты безопасности |
UL60950-1, TUV EN60950-1, EAC TP TC 004 |
| Эмиссия |
EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость |
EN61000-4-2, -3, -4, -5, -6, -8, -11; уровень light industry, критерий A; EAC TP TC 020 |
Конструктивные данные
| Параметр |
Значение |
| Габаритные размеры |
235,2 × 101,5 × 38 мм (Д × Ш × В) |
| Масса |
1,1 кг |
| Упаковка |
16 шт. / 18 кг / 0,72 куб. фута |
| MTBF |
106,3 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Подключение
| Разъем |
Назначение |
| CN1 |
Вход переменного тока |
| CN2, CN3 |
Выход постоянного тока |
| CN4 |
Дистанционная обратная связь (remote sense) |
Примечания
- Все параметры, не отмеченные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовой витой пары, оконечной 0,1 мкФ и 47 мкФ параллельно включенными конденсаторами.
- Допуск включает установку допусков, стабилизацию по сети и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Все испытания проводятся при монтаже устройства на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие требованиям EMC после установки в него данного узла.
- Для соблюдения требований EMC см. испытания ЭМС на уровне компонентного источника питания.
- При пониженном входном напряжении может потребоваться дерейтинг. Следует проверять кривую дерейтинга для получения дополнительных сведений.
- Дерейтинг по температуре окружающей среды: 3,5% на 1000 м без вентиляторов и 5% на 1000 м с вентилятором для высоты более 2000 м.
