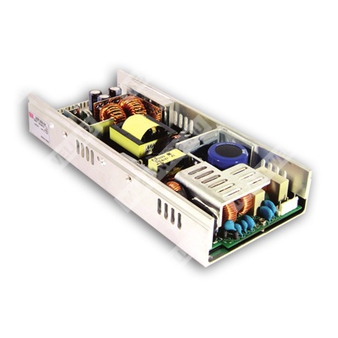

USP-350-48 - источник питания 48 В мощностью 350 Вт с активной коррекцией коэффициента мощности для промышленного применения.
Расшифровка партномера
| Партномер | Расшифровка |
| USP | Серия источников питания с одним выходом и функцией активной коррекции коэффициента мощности |
| 350 | Номинальная мощность 350 Вт |
| 48 | Номинальное выходное напряжение 48 В |
Общие сведения
USP-350-48 — это импульсный AC/DC источник питания серии USP-350 с одним выходом, предназначенный для промышленной электроники, систем автоматизации, оборудования управления и иных нагрузок, требующих стабилизированного напряжения 48 В постоянного тока. Изделие выполнено с активной коррекцией коэффициента мощности, поддерживает универсальный вход переменного тока, а также широкий диапазон входного постоянного напряжения. Конструкция предусматривает свободную конвекцию или принудительное воздушное охлаждение, встроенные защиты от перегрузки, перенапряжения и перегрева, а также соответствие требованиям по ЭМС и электробезопасности.
Особенности
- Универсальный диапазон входного переменного напряжения.
- Поддержка работы от постоянного входного напряжения.
- Встроенная активная коррекция коэффициента мощности.
- Высокая удельная мощность корпуса.
- Свободная конвекция для части режимов и принудительное охлаждение с вентилятором 23,5 CFM.
- Активное ограничение пускового тока.
- Комплекс защит: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Низкопрофильное исполнение.
- Предусмотрено дистанционное компенсирование падения напряжения на проводах.
Выходные параметры
| Параметр | Значение для USP-350-48 |
| Выходное напряжение | 48 В |
| Номинальный выходной ток | 7,3 А |
| Диапазон регулировки выходного напряжения | 43,2–52,8 В |
| Регулировка по линии | ±0,5% |
| Регулировка по нагрузке | ±1,0% |
| Время установления, время нарастания | 2000 мс, 100 мс при 230 В AC; 4000 мс, 100 мс при 115 В AC, при полной нагрузке |
| Время удержания | 12 мс при 230 В AC |
| Пульсации и шум | 150 мВ пик-пик |
| Допуск по выходному напряжению | ±2,0% |
| Тип стабилизации | Стабилизация напряжения, с защитными режимами автоматического восстановления |
Входные параметры
| Параметр | Значение для USP-350-48 |
| Диапазон входного напряжения | 90–264 В AC; 127–370 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности, тип. | 0,94 при 230 В AC |
| КПД, тип. | 89% |
| Потребляемый ток, тип. | 4 А при 115 В AC; 2 А при 230 В AC |
| Пусковой ток, тип. | 22 А при 115 В AC; 44 А при 230 В AC |
| Ток утечки | <2 мА при 240 В AC |
Защитные функции
| Параметр | Значение для USP-350-48 |
| Перегрузка | 105–120% от номинальной выходной мощности |
| Алгоритм защиты от перегрузки | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 53–64,8 В |
| Алгоритм защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением |
Условия эксплуатации
| Параметр | Значение для USP-350-48 |
| Рабочая температура | от -10 до +65 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | от -40 до +85 °C; 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0–45 °C |
| Вибростойкость | 10–500 Гц, 2G, 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение для USP-350-48 |
| Стандарты безопасности | UL60950-1, TUV EN60950-1, EAC TP TC 004 |
| Эмиссия | Соответствие EN55032 (CISPR32) класс B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; уровень для легкой промышленности, критерий A; EAC TP TC 020 |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Ресурс, габариты, масса и упаковка
| Параметр | Значение для USP-350-48 |
| MTBF | 106,3 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 235,2 × 101,5 × 38 мм (Д × Ш × В) |
| Масса | 1,1 кг |
| Упаковка | 16 шт. / 18 кг / 0,72 CUFT |
Подключение
| Назначение | Исполнение |
| Входной разъём переменного тока CN1 | JST B5P-VH или эквивалент |
| Выходной разъём постоянного тока CN2, CN3 | JST B9P-VH ×2 или эквивалент |
| Удалённая обратная связь CN4 | Molex 5045-02 или эквивалент |
| Монтажные требования | Испытания соответствия ЭМС выполняются после установки изделия на металлическую пластину 360 × 360 мм толщиной 1 мм |
| Охлаждение | Возможна работа с вентилятором 23,5 CFM; направление воздушного потока указано в документации |
Примечания
1. Все параметры, не отмеченные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием эквивалентной схемы: витая пара длиной 12 дюймов, законченная параллельным конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск включает в себя допуск установки, регулировку по линии и регулировку по нагрузке.
4. Источник питания является компонентом, подлежащим установке в конечное оборудование. Испытания ЭМС должны выполняться в составе конечного изделия после монтажа на металлическую пластину 360 × 360 мм толщиной 1 мм; конечное оборудование должно подтверждать соответствие требованиям ЭМС.
5. Может потребоваться снижение допустимой нагрузки при пониженном входном напряжении; следует использовать кривую дерейтирования.
6. Для безвентиляторных моделей применяется снижение допустимой температуры окружающей среды на 3,5 °C на 1000 м высоты; для моделей с вентилятором — 5 °C на 1000 м высоты при эксплуатации выше 2000 м.
