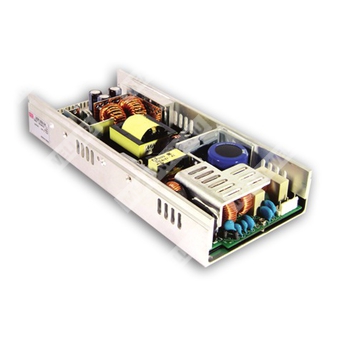

USP-350-5 - импульсный источник питания 350 Вт с одним выходным напряжением 5 В и функцией коррекции коэффициента мощности.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| USP | Серия импульсных источников питания Mean Well с одним выходом и функцией PFC |
| 350 | Номинальная мощность 350 Вт |
| 5 | Выходное напряжение 5 В |
| USP-350-5 | Источник питания серии USP-350 на 350 Вт с выходом 5 В |
Общее описание
USP-350-5 — это промышленный импульсный источник питания переменного тока в постоянный ток с одним выходом, предназначенный для питания электронных и промышленно-автоматизационных нагрузок. Изделие выполнено в низкопрофильном корпусе высотой 38 мм, поддерживает универсальный диапазон входного напряжения, имеет активную коррекцию коэффициента мощности, встроенные защиты и возможность работы с принудительным воздушным охлаждением или при конвекционном охлаждении в зависимости от режима нагрузки.
Особенности
- Универсальный диапазон входного напряжения.
- Встроенная активная схема коррекции коэффициента мощности.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение свободной конвекцией для 300 Вт и 350 Вт при воздушном потоке 23,5 CFM.
- Высокая удельная мощность: 6,3 Вт/дюйм³.
- Технология ZVS для снижения рассеиваемой мощности.
- Активное ограничение пускового тока.
- Низкопрофильная конструкция, высота корпуса 38 мм.
- 3-контактный срок хранения/эксплуатации не указывается в составе требований к применению; гарантийные данные не приводятся.
Области применения
Питание промышленной автоматики, электронных устройств, систем управления, телекоммуникационного и измерительного оборудования, а также прочих нагрузок, требующих стабилизированного напряжения 5 В и высокой надежности питания.
Электрические параметры
| Параметр | Значение |
|---|
| Постоянное выходное напряжение | 5 В |
| Номинальный выходной ток | 70 А |
| Диапазон тока при конвекционном охлаждении | 0 ~ 50 А |
| Диапазон тока при охлаждении 23,5 CFM | 0 ~ 70 А |
| Номинальная мощность при конвекции | 250 Вт |
| Номинальная мощность при охлаждении 23,5 CFM | 350 Вт |
| Пульсации и шум | 80 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±2,0% |
| Время установки, время нарастания | 2000 мс, 100 мс при 230 В AC; 4000 мс, 100 мс при 115 В AC при полной нагрузке |
| Время удержания | 12 мс при 230 В AC |
Входные параметры
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90 ~ 264 В AC / 127 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | 0,95 при 230 В AC; 0,98 при 115 В AC при полной нагрузке |
| КПД, тип. | 84% |
| Входной ток, тип. | 4 А при 115 В AC; 2 А при 230 В AC |
| Пусковой ток, тип. | 22 А при 115 В AC; 44 А при 230 В AC |
| Ток утечки | <2 мА при 240 В AC |
Параметры регулировки и характеристики выхода
| Параметр | Значение |
|---|
| Диапазон регулировки выходного напряжения | 4,5 ~ 5,5 В |
| Статическая характеристика при 5 В | При 90 В AC: около 80% нагрузки; при 110 В AC и выше: 100% нагрузки |
| Режим ограничения перегрузки | Защита типа: ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Режим защиты от перенапряжения | Защита типа: прерывистый режим, автоматическое восстановление после устранения неисправности |
| Защита от перегрева | Отключение выходного напряжения с автоматическим восстановлением |
Защита
| Вид защиты | Уставка / принцип работы |
|---|
| Перегрузка | 105 ~ 120% от номинальной выходной мощности |
| Перенапряжение | 5,7 ~ 7 В |
| Перегрев | Отключение выходного напряжения с авто-восстановлением |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | -10 ~ +65 °C (с учетом дерейтинг-кривой) |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения | -40 ~ +85 °C |
| Влажность хранения | 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0 ~ 45 °C) |
| Вибрация | 10 ~ 500 Гц, 2 G, 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
|---|
| Стандарты безопасности | UL60950-1, TUV EN60950-1, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Излучаемые помехи | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; уровень light industry; критерий A; EAC TP TC 020 |
Конструктивные данные
| Параметр | Значение |
|---|
| Габариты | 235,2 × 101,5 × 38 мм (Д × Ш × В) |
| Масса | 1,1 кг |
| Упаковка | 16 шт. / 18 кг / 0,72 куб. фута |
| Тип корпуса | Низкопрофильный металлический корпус |
Надежность
| Параметр | Значение |
|---|
| MTBF | 106,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Подключение
| Разъем | Назначение | Тип |
|---|
| CN1 | Вход переменного тока | JST B5P-VH или эквивалент |
| CN2, CN3 | Выход постоянного тока | JST B9P-VH ×2 или эквивалент |
| CN4 | Удаленная обратная связь по напряжению | Molex 5045-02 или эквивалент |
Назначение контактов
| Разъем | Контакт | Назначение |
|---|
| CN1 | 1 | FG |
| CN1 | 2, 4 | Не подключены |
| CN1 | 3 | AC/N |
| CN1 | 5 | AC/L |
| CN2, CN3 | 1 ~ 9 | -V |
| CN2, CN3 | 10 ~ 18 | +V |
| CN4 | 1 | RS+ |
| CN4 | 2 | RS- |
Примечания
1. Все параметры, не отмеченные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймового скрученного двухпроводного кабеля, терминованного параллельным конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск включает установившееся отклонение, регулирование по линии и по нагрузке.
4. Источник питания рассматривается как компонент, который будет установлен в конечное изделие. Все испытания по ЭМС выполняются при монтаже устройства на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС после установки. Для рекомендаций по проведению испытаний на ЭМС следует обращаться к требованиям к источникам питания для компонентов.
5. При низком входном напряжении может потребоваться снижение нагрузки. Следует учитывать дерейтинг-кривую.
6. Дерейтинг по температуре окружающей среды составляет 3,5%/1000 м для безвентиляторных моделей и 5%/1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м.
