USP-500-12
снят с производства

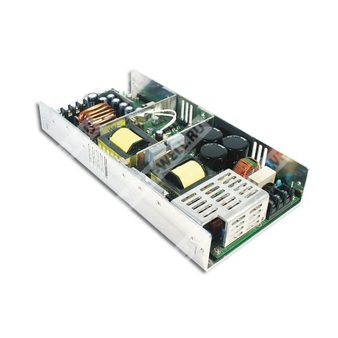

USP-500-12 - импульсный источник питания 12 В, 42 А, 500 Вт с активным PFC и функциями удалённого управления.
Расшифровка партномера
| Позиция обозначения | Расшифровка |
| USP | Серия источников питания Mean Well USP |
| 500 | Номинальная мощность 500 Вт |
| 12 | Выходное напряжение 12 В постоянного тока |
Общее описание
USP-500-12 — это промышленный импульсный источник питания переменного/постоянного тока с одним выходом, активной коррекцией коэффициента мощности и возможностью работы в составе систем промышленной автоматики, телекоммуникационного и электронного оборудования.
Модель относится к серии USP-500 и рассчитана на питание нагрузки с номинальным выходом 12 В постоянного тока. Для исполнения на 12 В номинальный выходной ток составляет 42 А. Источник поддерживает удалённое включение/выключение, сигнал DC-OK, дистанционную обратную связь по напряжению и режим параллельной работы с выравниванием тока для моделей 24 В и 48 В; для версии 12 В из документа приведены характеристики базовой платформы серии и параметры конкретного исполнения.
Особенности
- Универсальный вход переменного тока полного диапазона.
- Встроенная активная коррекция коэффициента мощности по EN61000-3-2.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Естественное охлаждение для 400 Вт и 500 Вт при наличии принудительного обдува 23,5 CFM.
- Высокая удельная мощность: 6,2 Вт/дюйм³.
- Ограничение пускового тока на входе переменного тока.
- Низкопрофильное исполнение: высота 41 мм.
- Встроенное дистанционное управление включением/выключением.
- Встроенная функция дистанционного измерения напряжения на нагрузке.
- Встроенный сигнал DC-OK.
- 3-летний гарантийный срок.
Область применения
Промышленные системы питания, автоматизация, телекоммуникационное оборудование, электронные устройства, системы распределённого питания и нагрузки, требующие одного стабилизированного выхода 12 В.
Электрические параметры
Выход
| Параметр | Значение для USP-500-12 |
| Выходное напряжение постоянного тока | 12 В |
| Номинальный ток | 42 А |
| Диапазон тока | 0 ~ 33 А |
| Мощность при естественном охлаждении | 396 Вт |
| Мощность при обдуве 23,5 CFM | 504 Вт |
| Диапазон подстройки выходного напряжения | 10,8 ~ 13,2 В |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, время нарастания | 300 мс, 80 мс при 115 В переменного тока; 1500 мс, 80 мс при 230 В переменного тока |
| Время удержания | 20 мс при 115 В переменного тока; 20 мс при 230 В переменного тока |
| Пульсации и шум | 100 мВ п-п |
| Защита от перегрузки | 105 ~ 130% от номинальной выходной мощности; режим ограничения постоянным током, отключение через 3 с, повторное включение для восстановления |
| Защита от перенапряжения | 13,5 ~ 16,5 В; отключение выходного напряжения, повторное включение для восстановления |
| Защита от перегрева | Отключение выходного напряжения с автоматическим восстановлением |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока или 127 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | 0,98 при 115 В переменного тока; 0,95 при 230 В переменного тока, при полной нагрузке |
| КПД | 90% |
| Потребляемый ток | 6 А при 115 В переменного тока; 2,6 А при 230 В переменного тока |
| Пусковой ток | 30 А при 115 В переменного тока; 50 А при 230 В переменного тока |
| Ток утечки | <2 мА при 240 В переменного тока |
Функции
| Параметр | Значение |
| Дистанционное включение/выключение | RC+/RC-: 0 ~ 0,8 В — включение; 4 ~ 10 В — выключение |
| Сигнал DC-OK | Уровень TTL, высокий уровень при включённом источнике; 3,3 ~ 5,6 В — ON; 0 ~ 1 В — OFF |
| Дистанционное измерение | Компенсация падения напряжения на проводах нагрузки до 0,5 В |
| Параллельная работа | Встроенное активное выравнивание тока; в документе указано для моделей 24 В и 48 В, максимум 2 блока параллельно |
Защита и электробезопасность
| Параметр | Значение |
| Испытательное напряжение | Вход-выход: 3 кВ переменного тока; вход-земля: 2 кВ переменного тока; выход-земля: 0,5 кВ переменного тока |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Стандарты безопасности | UL60950-1, TUV EN60950-1, EAC TP TC 004 |
| ЭМС — излучение | EN55032 (CISPR32) класс B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| ЭМС — помехоустойчивость | EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55024, EN61000-6-2, уровень тяжёлой промышленности, критерий A, EAC TP TC 020 |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20 ~ +70 °C, с учётом дерейтирования |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| MTBF | 129,8 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Механические характеристики
| Параметр | Значение |
| Габариты | 254 × 127 × 41 мм (Д × Ш × В) |
| Масса | 1,6 кг |
| Упаковка | 6 шт. / 10,6 кг / 0,7 CUFT |
Подключение
| Разъём входа переменного тока | Клеммник |
| Назначение выводов входа | 1 — AC/L; 2 — AC/N; 3 — FG |
| Клеммы выхода постоянного тока | 1~4 — DC OUTPUT -V; 5~8 — DC OUTPUT +V |
| Разъём CN50 | JST B8B-PHDSS или эквивалент |
| Согласованная ответная часть CN50 | JST PHD-08VS или эквивалент; контакты JST SPHD-002T-P0.5 или эквивалент |
| Назначение CN50 | 1 — CS; 2,8 — -S; 3 — RC-; 4 — RC+; 5 — GND; 6 — DC-OK; 7 — +S |
Примечания
- Если не указано иное, все параметры измерены при 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при 20 МГц полосе пропускания с использованием 12-дюймовой витой пары, терминализованной параллельно с конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку, стабилизацию по линии и стабилизацию по нагрузке.
- Источник считается компонентом, который будет установлен в конечном оборудовании. Финальное оборудование должно повторно подтверждать соответствие директивам ЭМС.
- Дерейтинг может быть необходим на низком входном напряжении. Следует проверять кривую дерейтирования для подробностей.
- Температурное дерейтирование для моделей 3,5 Вт/дюйм³ выполняется без вентиляторов, а для моделей 5 Вт/дюйм³ — с вентиляторами при температуре эксплуатации выше 2000 м (6500 ft).
- В режиме параллельного соединения возможно, что только один блок будет работать как ведущий при нагрузке менее 2% от номинальной; второй блок может перейти в режим ожидания, и его светодиод индикации и реле не будут активны.
- Для параллельной работы требуется минимальная искусственная нагрузка 2%.
