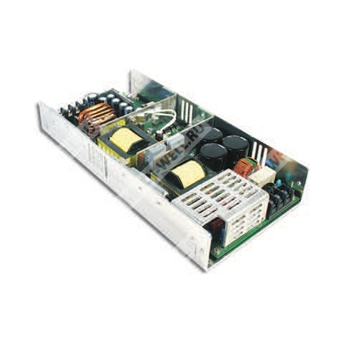

USP-500-24 - импульсный источник питания 24 В постоянного тока на 500 Вт с активным PFC, защитами и функциями дистанционного управления.
Серия: USP-500
Назначение: одновыходной источник питания промышленного исполнения для питания нагрузки постоянным напряжением 24 В с возможностью дистанционного включения/выключения, удалённого контроля состояния, дистанционного измерения по линии и параллельной работы с активным распределением тока.
Расшифровка партномера
| Обозначение | Расшифровка |
| USP | Серия источников питания Mean Well с одним выходом и функцией активной коррекции коэффициента мощности |
| 500 | Номинальная мощность 500 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Краткие особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная схема коррекции коэффициента мощности.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение свободной конвекцией для 400 Вт и 500 Вт, либо с принудительным обдувом 23,5 CFM.
- Высокая удельная мощность: 6,2 Вт/дюйм³.
- Ограничение пускового тока на входе переменного тока.
- Низкопрофильная конструкция высотой 41 мм.
- Функция параллельной работы 1+1 для моделей 24 В и 48 В, опционально.
- Встроенное дистанционное включение/выключение.
- Встроенный сигнал DC-OK.
Выход
| Параметр | Значение |
| Постоянное выходное напряжение | 24 В |
| Номинальный ток | 21 А |
| Диапазон регулировки выходного напряжения | 21,6 ~ 27 В |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, время нарастания | 1500 мс, 80 мс / 230 В AC; 3100 мс, 80 мс / 115 В AC при полной нагрузке |
| Время удержания | 20 мс / 230 В AC; 20 мс / 115 В AC при полной нагрузке |
| Пульсации и шум | 150 мВ пик-пик |
| Диапазон регулирования тока при конвекционном охлаждении | 0 ~ 17 А |
| Диапазон регулирования тока с вентилятором 23,5 CFM | 0 ~ 21 А |
| Мощность при конвекционном охлаждении | 408 Вт |
| Мощность с вентилятором 23,5 CFM | 504 Вт |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC или 127 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | 0,98 / 115 В AC; 0,95 / 230 В AC при полной нагрузке |
| КПД, тип. | 89% |
| Потребляемый ток, тип. | 2,6 А / 230 В AC; 5 А / 115 В AC |
| Пусковой ток, тип. | 50 А / 230 В AC; 30 А / 115 В AC |
| Ток утечки | <2 мА / 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 130% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение тока постоянным режимом, отключение через 3 с, повторное включение для восстановления |
| Перенапряжение | 27,8 ~ 32,4 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, повторное включение для восстановления |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением |
Функции
| Параметр | Значение |
| Дистанционное включение/выключение | RC+/RC-: 0 ~ 0,8 В — включение; 4 ~ 10 В — выключение |
| Сигнал DC-OK | Уровень TTL; 3,3 ~ 5,6 В — включено; 0 ~ 1 В — выключено |
| Удалённое измерение | Да, компенсация падения напряжения в линии до 0,5 В |
| Разделение тока | Активное, опционально для параллельной работы |
Параметры среды эксплуатации
| Параметр | Значение |
| Рабочая температура | -20 ~ +70 °C (см. кривую дерейтирования) |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL60950-1, TUV EN60950-1, EAC TP TC 004 |
| Излучаемые помехи | Соответствие EN55032 (CISPR32) класс B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2, уровень тяжёлой промышленности, критерий A, EAC TP TC 020 |
Прочие параметры
| Параметр | Значение |
| MTBF | 129,8 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 254 × 127 × 41 мм |
| Масса | 1,6 кг |
| Упаковка | 6 шт.; 10,6 кг; 0,7 CUFT |
Подключение и конструктив
Входные клеммы переменного тока: 1 — AC/L, 2 — AC/N, 3 — FG.
Выходные клеммы постоянного тока: 1~4 — DC OUTPUT -V, 5~8 — DC OUTPUT +V.
Разъём CN50: 1 — CS (опционально), 2,8 — -S, 3 — RC-, 4 — RC+, 5 — GND, 6 — DC-OK, 7 — +S.
Примечания
- Если не указано иное, все параметры измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- Изделие рассматривается как компонент, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС после монтажа в составе системы.
- Дерейтинг может требоваться при пониженном входном напряжении. Для подробностей следует использовать кривую дерейтингa.
- Кривая снижения температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м (6500 ft).
Сведения о модификации: USP-500-24 относится к варианту на 24 В. В составе серии USP-500 также предусмотрены исполнения на 5 В, 12 В, 15 В и 48 В.
