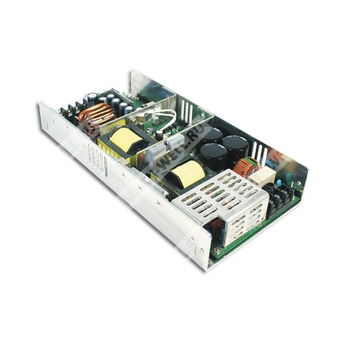

USP-500-48 - импульсный источник питания 48 В постоянного тока с активной коррекцией коэффициента мощности для промышленного применения.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| USP | Серия источников питания Mean Well с одним выходом и функцией активной коррекции коэффициента мощности |
| 500 | Номинальная мощность 500 Вт |
| 48 | Выходное номинальное напряжение 48 В |
Краткое описание
USP-500-48 представляет собой сетевой импульсный источник питания открытого исполнения с одним выходом, предназначенный для промышленной и системной электроники. Модель обеспечивает номинальное выходное напряжение 48 В постоянного тока, имеет встроенную активную коррекцию коэффициента мощности, функции дистанционного включения/выключения, удалённой обратной связи по напряжению, а также параллельную работу с распределением тока.
Особенности
- Универсальный вход переменного тока.
- Встроенная активная схема коррекции коэффициента мощности, соответствие EN61000-3-2.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Естественное воздушное охлаждение; для режима 500 Вт предусмотрен принудительный обдув 23,5 CFM.
- Высокая удельная мощность: 6,2 Вт/дюйм³.
- Ограничение пускового тока на входе переменного тока.
- Низкопрофильное шасси высотой 41 мм.
- Сигнал состояния DC-OK.
- Дистанционное включение/выключение.
- Дистанционный контроль по схеме remote sense.
- Активное распределение тока при параллельном включении 2 блоков.
Выходные параметры
| Параметр | Значение для USP-500-48 |
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 10,5 А |
| Диапазон регулировки выходного напряжения | 43,2...52,8 В |
| Нестабильность по сети | ±1,0% |
| Нестабильность по нагрузке | ±1,0% |
| Время установки, время нарастания | 1500 мс, 80 мс при 230 В переменного тока; 3100 мс, 80 мс при 115 В переменного тока при полной нагрузке |
| Время удержания | 20 мс при 230 В переменного тока; 20 мс при 115 В переменного тока при полной нагрузке |
| Пульсации и шум | 150 мВ пик-пик |
| Діапазон регулировки защиты от перенапряжения | 53...64,8 В |
| Диапазон тока при работе с конвекционным охлаждением | 0...8,5 А |
| Диапазон тока при обдуве 23,5 CFM | 0...10,5 А |
| Номинальная мощность при конвекционном охлаждении | 408 Вт |
| Номинальная мощность при обдуве 23,5 CFM | 504 Вт |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90...264 В переменного тока, 127...370 В постоянного тока |
| Диапазон входной частоты | 47...63 Гц |
| Типовой коэффициент мощности | 0,95 при 230 В переменного тока; 0,98 при 115 В переменного тока при полной нагрузке |
| Типовой КПД | 90% |
| Типовой входной ток | 2,6 А при 230 В переменного тока; 5,0 А при 115 В переменного тока |
| Типовой пусковой ток | 50 А при 230 В переменного тока; 80 А при 115 В переменного тока |
| Ток утечки | <2 мА при 240 В переменного тока |
Защиты
| Функция защиты | Реализация |
| Перегрузка | 105...130% от номинальной выходной мощности; ограничение постоянным током, отключение через 3 с, восстановление после повторного включения |
| Перенапряжение | Отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением |
Функции
| Функция | Описание |
| Дистанционное включение/выключение | RC+/RC-: 0...0,8 В — включение; 4...10 В — выключение |
| Сигнал DC-OK | Уровень TTL, высокий уровень при включённом источнике питания; 3,3...5,6 В — включено, 0...1 В — выключено |
| Удалённая обратная связь по напряжению | Компенсация падения напряжения на проводах нагрузки до 0,5 В |
| Параллельная работа | Встроенное активное распределение тока; допускается параллельное соединение двух блоков |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20...+70 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура и влажность хранения | -40...+85 °C, 10...95% RH |
| Температурный коэффициент | ±0,03%/°C (0...50 °C) |
| Вибрация | 10...500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV EN60950-1, EAC TP TC 004 |
| Электромагнитная эмиссия | EN55032 (CISPR32) Класс B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Электромагнитная помехоустойчивость | EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024; EN61000-6-2; уровень для тяжёлой промышленности, критерий A; EAC TP TC 020 |
Прочие параметры
| Параметр | Значение |
| MTBF | 129,8 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 254 × 127 × 41 мм |
| Масса | 1,6 кг |
| Упаковка | 6 шт.; 10,6 кг; 0,7 CUFT |
Назначение выводов и интерфейсы
Входной клеммник переменного тока
| Номер контакта | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
Выходной клеммник постоянного тока
| Номер контакта | Назначение |
| 1...4 | DC OUTPUT -V |
| 5...8 | DC OUTPUT +V |
Разъём CN50
| Номер контакта | Назначение |
| 1 | CS (опция) |
| 2, 8 | -S |
| 3 | RC- |
| 4 | RC+ |
| 5 | GND |
| 6 | DC-OK |
| 7 | +S |
Примечания
- Если не указано иное, все параметры измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при 20 МГц полосе пропускания, с использованием витой пары 12 дюймов, терминованной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает настройку, нестабильность по сети и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечном оборудовании. Окончательная проверка соответствия ЭМС выполняется после монтажа в составе оборудования. Для рекомендаций по испытаниям следует обращаться к стандарту по испытаниям ЭМС для компонентов.
- При необходимости работы при низком входном напряжении может потребоваться снижение мощности. Следует проверять кривую снижения допустимой нагрузки.
- Температурная зависимость 3,5% на 1000 м для моделей с естественным охлаждением и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м (6500 ft).
Краткая сводка по модели
| Параметр | Значение |
| Серия | USP-500 |
| Исполнение | Один выход |
| Выходное напряжение | 48 В |
| Номинальная мощность | 500 Вт |
| Режим охлаждения | Конвекция / принудительный обдув 23,5 CFM |
