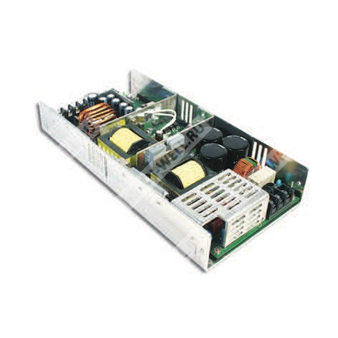

USP-500-5 — импульсный источник питания 5 В мощностью 300/400 Вт с активным PFC, удалённым управлением и дистанционной обратной связью.
Расшифровка партномера
| Фрагмент партномера | Расшифровка |
|---|
| USP | Серия источников питания Mean Well USP |
| 500 | Номинальная мощность серии 500 Вт |
| 5 | Выходное напряжение 5 В |
Краткое описание
USP-500-5 — одновыходный импульсный источник питания мощностью до 500 Вт с активной коррекцией коэффициента мощности, предназначенный для промышленного применения. Модель выполнена с универсальным входом переменного тока, поддерживает удалённое включение/выключение, сигнал DC-OK, дистанционную компенсацию падения напряжения и активное распределение тока при параллельной работе.
Основные особенности
- Универсальный вход переменного тока.
- Активная схема коррекции коэффициента мощности.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Свободная конвекция для 300 Вт и 400 Вт, а также принудительное воздушное охлаждение 23,5 CFM для полной мощности.
- Высокая удельная мощность.
- Ограничение пускового тока по входу переменного тока.
- Низкопрофильное исполнение — 41 мм.
- Активное распределение тока при параллельной работе 1+1 для моделей 24 В и 48 В.
- Встроенное удалённое включение/выключение.
- Встроенная функция дистанционного измерения напряжения.
- Встроенный сигнал DC-OK.
Выходные параметры
| Параметр | Значение |
|---|
| Номинальное выходное напряжение | 5 В |
| Номинальный выходной ток | 80 А |
| Диапазон тока при конвекции | 0–60 А |
| Диапазон тока при охлаждении вентилятором 23,5 CFM | 0–80 А |
| Номинальная мощность при конвекции | 300 Вт |
| Номинальная мощность при охлаждении вентилятором 23,5 CFM | 400 Вт |
| Диапазон регулировки выходного напряжения | 4,5–5,5 В |
| Стабилизация по сети | ±2,0% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 1500 мс, 80 мс при 230 В AC; 3100 мс, 80 мс при 115 В AC, при полной нагрузке |
| Время удержания | 20 мс при 230 В AC; 20 мс при 115 В AC, при полной нагрузке |
| Пульсации и шум | 80 мВ пик-пик |
Входные параметры
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90–264 В AC, 127–370 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | 0,95 при 230 В AC; 0,98 при 115 В AC, при полной нагрузке |
| КПД | 85% при 230 В AC; 89% при 115 В AC |
| Потребляемый ток | 6 А при 115 В AC; 2,6 А при 230 В AC |
| Пусковой ток | 30 А при 115 В AC; 50 А при 230 В AC |
| Ток утечки | <2 мА при 240 В AC |
Защита
| Вид защиты | Уставка / поведение |
|---|
| Перегрузка | 105–130% от номинальной выходной мощности |
| Реализация защиты от перегрузки | Ограничение тока постоянного уровня, отключение выхода через 3 с, восстановление после повторного включения |
| Перенапряжение | 5,7–7 В |
| Реализация защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением |
Функциональные сигналы и дистанционные функции
| Параметр | Значение |
|---|
| Удалённое включение/выключение | RC+/RC-: 0–0,8 В — включение; 4–10 В — выключение |
| Сигнал DC-OK | TTL-уровень, высокий уровень при включённом источнике питания |
| Уровень DC-OK | 3,3–5,6 В — при включении; 0–1 В — при выключении |
| Дистанционная обратная связь | Дистанционная компенсация падения напряжения на проводах нагрузки до 0,5 В |
| Параллельная работа | Возможна для моделей 24 В и 48 В; в данном документе указана как функция серии |
| Сигнал распределения тока | CS |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | −20…+70 °C, с учётом кривой дерейтингования |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, по 10 мин/цикл, 60 мин по осям X, Y, Z |
Механические параметры
| Параметр | Значение |
|---|
| Габариты | 254 × 127 × 41 мм |
| Масса | 1,6 кг |
| Упаковка | 6 шт.; 10,6 кг; 0,7 CUFT |
| Исполнение | Низкопрофильный корпус |
Надёжность
| Параметр | Значение |
|---|
| MTBF | 129,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Безопасность и ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности | UL60950-1, TUV EN60950-1, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55024, EN61000-6-2, уровень heavy industry, критерий A, EAC TP TC 020 |
Примечания
- Все параметры, не указанные специально, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Терпимость включает установку, стабилизацию по линии и по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование.
- Для получения указаний по проведению испытаний ЭМС компонентов следует обращаться к соответствующей методике испытаний источников питания компонентов.
- Дерейтинг может потребоваться при низком входном напряжении; следует проверять кривую дерейтингования.
- Дерейтинг по температуре составляет 3,5%/1000 м при моделях с естественной конвекцией и 5%/1000 м при моделях с вентилятором для высоты выше 2000 м (6500 ft).
