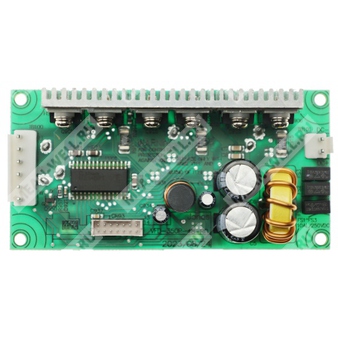

VFD-150P-48 - модуль частотного привода на 150 Вт для питания от 48 В постоянного тока и управления трёхфазным двигателем.
Расшифровка партномера
| Позиция | Расшифровка |
| VFD | Модуль переменного частотного привода |
| 150 | Номинальная мощность 150 Вт |
| P | Тип печатной платы |
| 48 | Номинальное выходное напряжение 48 В |
Назначение
VFD-150P-48 представляет собой универсальный силовой модуль частотного привода с интегрированными трёхфазными ключами, драйверами затворов и базовыми датчиками для построения системы управления трёхфазным электродвигателем. Модуль рассчитан на работу с внешним контроллером по логическим сигналам и аналоговым интерфейсам, а также поддерживает контроль тока, напряжения шины постоянного тока и температуры силовой части.
Особенности
- Миниатюрное исполнение 4" × 2".
- Питание от источника 48 В постоянного тока в диапазоне 20…55 В постоянного тока.
- Трёхфазные ключи с датчиками в одном модуле для внешнего управления.
- Высокий пик тока до 200 % от номинала в течение 5 с.
- Безвентиляторная конструкция для бесшумной работы и увеличенного срока службы.
- Защита от короткого замыкания и перегрузки по току.
- Встроенные датчики, выдающие сигналы для управления:
— датчик тока для контроля момента двигателя;
— датчик напряжения шины постоянного тока для защиты от перенапряжения и пониженного напряжения;
— датчик температуры для тепловой защиты.
- Широкий диапазон рабочей температуры: от −30 до +70 °C.
- Пригоден для управления трёхфазными двигателями, включая BLDC, асинхронные двигатели и SynRM.
Области применения
- Системы отопления, вентиляции и кондиционирования воздуха.
- Вентиляторы.
- Насосы для воды и воздуха.
- Электроинструмент.
- Конвейеры.
- Автоматические двери.
- Фитнес-оборудование.
Общее описание
VFD-150P-48 — универсальный модуль частотного регулирования, объединяющий силовую часть трёхфазного инвертора, драйверы затворов и встроенные измерительные цепи. Модуль предназначен для построения системы управления трёхфазным двигателем совместно с внешней платой управления, которая формирует ШИМ-сигналы, обрабатывает сигналы датчиков тока и напряжения, а также реализует алгоритмы управления скоростью и моментом. Изделие поддерживает трёхфазное выходное напряжение до 55 В постоянного тока и рассчитано на пиковой ток до 200 % от номинального уровня. Компактные размеры и безвентиляторная схема охлаждения упрощают интеграцию в различное моторное оборудование.
Технические параметры
Выход
| Параметр | Значение |
| Номинальное напряжение | 48 В |
| Диапазон напряжения между фазами | До 55 В, регулируется ШИМ; подходит для двигателей класса 48 В |
| Номинальный ток | 4,3 А |
| Пиковый ток | 8,6 А в течение 5 секунд |
| Номинальная мощность | 150 Вт |
| КПД | 93 % |
| Частота ШИМ | 2,5…15 кГц |
Вход
| Параметр | Значение |
| Номинальное входное напряжение | 20…55 В постоянного тока |
| Номинальный входной ток | 3,5 А при 48 В постоянного тока, типовое значение |
| Пиковая нагрузочная способность | 200 % в течение 5 секунд |
Функции
| Параметр | Значение |
| Управление трёхфазным ШИМ | Сигналы управления драйверами затворов IGBT через CN93, выводы 8…13 |
| Логический уровень входов ШИМ | 3,3 В TTL/CMOS; высокий уровень > 2,7 В, низкий уровень < 0,4 В |
| Датчик напряжения шины постоянного тока | Выход DC+ sensor, CN93, вывод 1; 2,5 В при шине 48 В |
| Датчик тока | Встроенный низкоплечевой шунт 6 мОм на каждой фазе, CN93, выводы 4…6 |
| Вспомогательное питание | Неизолированный выход 15 В для внешней платы управления, CN93, вывод 14 относительно вывода 2; 15 В при 0,2 А |
| Допуск вспомогательного питания | ±0,5 В |
| Пульсации вспомогательного питания | Не более 1 В пик-пик |
| Датчик температуры | Встроенный NTC 10 кОм для контроля температуры IGBT, CN93, вывод 3 |
| Сигнал неисправности | Активный низкий уровень при коротком замыкании или перегрузке по току, CN93, вывод 7 |
Защита
| Параметр | Значение |
| Короткое замыкание | Отключение выходного напряжения с последующим восстановлением после повторного включения питания |
| Перегрузка по току | Срабатывание внутренней защиты при превышении 200 % от номинального тока |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | От −30 до +70 °C |
| Рабочая влажность | 20…90 % RH, без конденсации |
| Температура и влажность хранения | От −40 до +85 °C, 10…95 % RH, без конденсации |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
ЭМС
| Параметр | Стандарт | Уровень / примечание |
| Излучаемые помехи | BS EN/EN IEC61800-3 | Класс A, C2 |
| Кондуктивные помехи | BS EN/EN IEC61800-3 | Класс A, C2 |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное поле | BS EN/EN IEC61000-4-3 | Уровень 3 |
| Быстрые переходные процессы / всплески | BS EN/EN61000-4-4 | Уровень 3 |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 2, 1 кВ линия-земля; 0,5 кВ линия-линия |
| Кондуктивная устойчивость | BS EN/EN61000-4-6 | Уровень 3 |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 2 |
Безопасность и соответствие
| Параметр | Значение |
| Стандарты безопасности | CB IEC61800-5-1, TUV/BS EN/EN61800-5-1, EAC TP TC004 |
Надёжность
| Параметр | Значение |
| MTBF | 4012,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 303,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Размеры и масса
| Параметр | Значение |
| Габариты | 101,6 × 50,8 × 28,6 мм |
| Масса | 0,09 кг |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 96 шт. |
| Масса упаковки | 9,26 кг |
| Объём упаковки | 1,44 куб. фута |
Назначение выводов CN93
| Вывод | Назначение |
| 1 | Датчик DC+; выход датчика напряжения шины постоянного тока 2,5 В, относительно вывода 2 (DC-) |
| 2 | DC-; земля датчика напряжения шины постоянного тока |
| 3 | RTH; датчик температуры |
| 4 | RSH_U; выход датчика тока фазы U |
| 5 | RSH_V; выход датчика тока фазы V |
| 6 | RSH_W; выход датчика тока фазы W |
| 7 | FAULT; сигнал аварии, активный низкий уровень |
| 8 | PWM_WL; низкий ключ фазы W |
| 9 | PWM_WH; высокий ключ фазы W |
| 10 | PWM_VL; низкий ключ фазы V |
| 11 | PWM_VH; высокий ключ фазы V |
| 12 | PWM_UL; низкий ключ фазы U |
| 13 | PWM_UH; высокий ключ фазы U |
| 14 | Vaux_15V; вспомогательный выход 15 В |
Примечания
- Рекомендуется 3-фазный двигатель на 48 В. Для двигателей класса 12 В/24 В необходимо учитывать номинальный ток.
- Следует ориентироваться на способность к пиковому току, указанную в V/I-curve.
- КПД измерялся на индуктивной нагрузке при номинальном токе и полной мощности.
- Все параметры, специально не оговорённые отдельно, измерены при входном напряжении 48 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Для получения дополнительных сведений следует обращаться к функциональному руководству.
