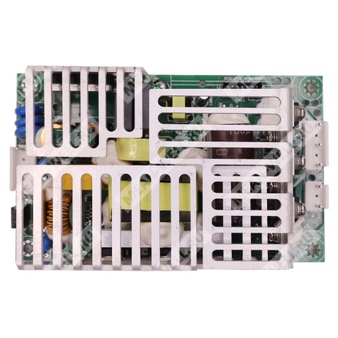

VFD-250P-230 - универсальный силовой модуль частотного привода 250 Вт с PFC для питания и управления 3-фазным двигателем.
VFD-250P-230 — компактный силовой модуль частотно-регулируемого привода переменного тока с встроенной функцией коррекции коэффициента мощности (PFC), предназначенный для формирования трехфазного PWM-выхода и управления 3-фазными двигателями по внешним управляющим сигналам.
Расшифровка партномера
| Обозначение | Расшифровка |
| VFD | Модуль частотного привода |
| 250 | Номинальная мощность 250 Вт |
| P | Плата/исполнение PCB |
| 230 | Номинальное выходное напряжение 230 В |
Назначение и особенности
Модуль объединяет силовую часть, драйверы затворов и базовые датчики частотного привода: датчики тока трех фаз, датчик температуры и датчик напряжения DC-шины. Устройство предназначено для построения 3-фазного привода совместно с внешним контроллером двигателя на логическом уровне и по аналоговым цепям ввода-вывода.
Характерные особенности
- Миниатюрное исполнение 5" × 3".
- Вход 90…264 В переменного тока с встроенным PFC-бустом до 380 В постоянного тока.
- Силовая часть с трехфазными ключами и встроенными датчиками для внешнего управления.
- Пиковый ток до 200% от номинального значения в течение 5 с.
- Безвентиляторная конструкция для бесшумной работы и повышенного ресурса.
- Встроенные защиты: короткое замыкание, перегрузка по току.
- Выходы внутренних датчиков для контроля момента, напряжения DC-шины и температуры.
- Рабочий диапазон температуры: −30…+60 °C.
- Пригоден для 3-фазных двигателей: BLDC, асинхронных и SynRM.
Области применения
- HVAC-системы
- Вентиляторы
- Насосы вода/воздух
- Электроинструмент
- Конвейеры
- Автоматические двери
- Фитнес-оборудование
Описание
VFD-250P-230 представляет собой универсальный модуль частотно-регулируемого привода, в котором объединены силовая ступень, драйверы затворов и базовые датчики VFD, такие как датчики трехфазного выходного тока и температуры. Модуль может использоваться в решениях для трехфазного двигателя при согласовании с внешним контроллером двигателя на уровне логики и аналоговых сигналов ввода-вывода. Силовая ступень рассчитана на однофазный вход 90…264 В AC с функцией PFC. Трехфазный выход формируется с напряжением до 240 В при пиковой токовой способности до 200%.
Таблица параметров: выход
| Параметр | Значение |
| Выходное линейное напряжение | До 380 В max |
| Диапазон регулируемого выходного напряжения | 0…268 В |
| Номинальный выходной ток | 1 А |
| Пиковый выходной ток | 2 А в течение 5 с |
| Номинальная выходная мощность | 250 Вт |
| Частота ШИМ | 2,5…15 кГц |
| Режим работы при перегрузке | До 200% от номинала, 5 с |
Таблица параметров: вход
| Параметр | Значение |
| Номинальное входное напряжение | 90…264 В AC |
| Диапазон частоты входа | 47…63 Гц |
| Коэффициент мощности | >0,99 при 115 В AC; >0,93 при 230 В AC, при полной нагрузке |
| Номинальный входной ток | 2,6 А при 115 В AC; 1,3 А при 230 В AC |
| Пусковой ток | 70 А при 230 В AC, холодный старт |
| Ток утечки | <2 мА при 240 В AC |
| Входное напряжение DC-шины | 380 ± 5 В DC |
Таблица параметров: управление и интерфейсы
| Параметр | Значение |
| Управление трехфазным ШИМ | Сигналы PWM_UH/PWM_UL, PWM_VH/PWM_VL, PWM_WH/PWM_WL |
| Уровень входных логических сигналов ШИМ | 3,3 В TTL/CMOS |
| Состояние «включено» для ШИМ | High > 2,7 В |
| Состояние «выключено» для ШИМ | Low < 0,4 В |
| Выход сигнала ошибки | 3,3 В TTL/CMOS, нормальное состояние High > 3 В, авария Low < 0,5 В |
| Сигнал ошибки инвертора | Короткое замыкание / OCP |
| Выход датчика тока | Встроенные низковольтные шунты 100 мОм по фазам UVW |
| Выход датчика напряжения DC-шины | 2,5 В при напряжении DC-шины 380 В |
| Выход вспомогательного питания | 15 В DC, 0,1 А |
| Допуск вспомогательного питания | ±0,5 В |
| Пульсации вспомогательного питания | До 1 Вp-p |
| Датчик температуры | Встроенный NTC 10 кОм |
Таблица параметров: защиты
| Параметр | Значение |
| Защита от короткого замыкания | Отключение выходного напряжения с последующим восстановлением после повторного включения питания |
| Защита от перегрузки по току | Срабатывание внутренней схемы защиты и отключение драйвера затворов |
| Порог защиты по DC-шине | Рекомендуется отключать PWM при напряжении выше 420 В |
| Порог защиты по температуре | Рекомендуется отключать PWM при температуре выше 90 °C |
Таблица параметров: условия эксплуатации
| Параметр | Значение |
| Рабочая влажность | 20…90% RH, без конденсации |
| Рабочая температура | −30…+70 °C, с учетом дерейтинга до +60 °C по графику |
| Температура и влажность хранения | −40…+85 °C, 10…95% RH, без конденсации |
| Вибрация | 10…500 Гц, 2 G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Таблица параметров: безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | CB IEC61800-5-1, TUV/BS EN/EN61800-5-1, EAC TP TC004 |
| Испытательное напряжение | I/P-FG: 2 кВ AC |
| Сопротивление изоляции | I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия по кондуктивным помехам | BS EN/IEC61800-3, класс A, C2 |
| Эмиссия по излучаемым помехам | BS EN/IEC61800-3, класс A, C2 |
| Гармонические токи | BS EN/EN IEC61000-3-2, класс A |
| Мерцание напряжения | BS EN/EN61000-3-3 |
| Устойчивость к ЭСР | BS EN/EN61000-4-2, уровень 3: 8 кВ воздух; уровень 2: 4 кВ контакт |
| Устойчивость к радиопомехам | BS EN/EN61000-4-3, уровень 3 |
| Устойчивость к быстрым переходным процессам | BS EN/EN61000-4-4, уровень 3 |
| Устойчивость к кондуктивным помехам | BS EN/EN61000-4-6, уровень 3 |
| Устойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5, уровень 4 |
| Устойчивость к магнитному полю | BS EN/EN61000-4-8, уровень 3 |
| Провалы и прерывания напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
| Отклонение напряжения | IEC 61000-2-4, класс 2, ±10% Un |
| Полный коэффициент гармоник | IEC 61000-4-13, класс 3, THD 12% |
| Отдельные гармоники | IEC 61000-4-13, класс 3 |
| Изменение частоты | IEC 61000-2-4, ±4% |
| Скорость изменения частоты | IEC 61000-2-4, 2%/с |
Таблица параметров: прочее
| Параметр | Значение |
| MTBF | 2530,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 199,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 127 × 76,2 × 35 мм |
| Масса | 0,26 кг |
| Упаковка | 48 шт.; 13,34 кг; 2,01 CUFT |
Примечания
- Рекомендуется 3-фазный двигатель 220 В.
- При использовании двигателя класса 100…120 В следует учитывать номинальный ток.
- Пиковый ток следует определять по кривой V/I.
- КПД измерен на индуктивной нагрузке при номинальном токе и полной мощности.
- Все параметры, специально не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Для получения дополнительных сведений следует обращаться к функциональному руководству.
Подключение и конструктивные сведения
Разъем входа AC (CN1): JST B5P-VH или эквивалент; ответная часть JST VHR или эквивалент; клеммы JST SVH-21T-P1.1 или эквивалент.
Разъем выхода PWM (CN2): JST B5P-VH или эквивалент; ответная часть JST VHR или эквивалент; клеммы JST SVH-21T-P1.1 или эквивалент.
Разъем DC-шины 380 В (CN100): JST B3P-VH или эквивалент; ответная часть JST VHR или эквивалент; клеммы JST SVH-21T-P1.1 или эквивалент.
Разъем управления (CN93): HRS DF11-14DP-2DS или эквивалент; ответная часть HRS DF11-14DS или эквивалент; клеммы HRS DF11-**SC или эквивалент.
Назначение выводов CN93
| Номер вывода | Функция |
| 1 | Датчик напряжения HV+ |
| 2 | HV- |
| 3 | Датчик температуры |
| 4 | Датчик тока фазы U |
| 5 | Датчик тока фазы V |
| 6 | Датчик тока фазы W |
| 7 | Сигнал ошибки |
| 8 | PWM_WH |
| 9 | PWM_WL |
| 10 | PWM_VH |
| 11 | PWM_VL |
| 12 | PWM_UH |
| 13 | PWM_UL |
| 14 | Vaux_15V |
Модуль предназначен для построения компактных решений в промышленной электронике и силовой автоматике, где требуется однофазный вход с PFC, трехфазный PWM-выход и внешнее управление приводом по сигналам датчиков и ШИМ.
