VFD-350P-48

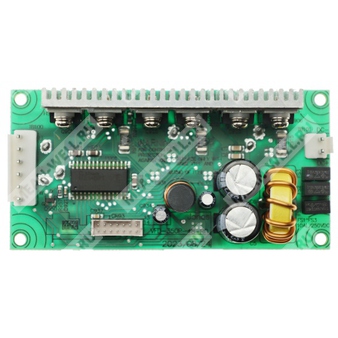

VFD-350P-48 - модуль частотного привода 350 Вт для управления трёхфазными двигателями от источника 48 В DC.
Расшифровка партномера
| Позиция | Расшифровка |
| VFD | Модуль частотного привода |
| 350 | Номинальная мощность 350 Вт |
| P | Тип печатной платы |
| 48 | Номинальное выходное напряжение 48 В |
Назначение
VFD-350P-48 представляет собой универсальный модуль частотного привода с интегрированными трёхфазными силовыми ключами, драйверами затворов и базовыми датчиками привода. Изделие предназначено для построения решений управления трёхфазными двигателями в составе внешнего контроллера по логическим и аналоговым интерфейсам.
Особенности
- Миниатюрное исполнение 101.6 × 50.8 × 28.6 мм.
- Вход постоянного напряжения 48 В, рабочий диапазон 20…55 В DC.
- Поддержка трёхфазного управления с интегрированными силовыми ключами и драйверами.
- Встроенные датчики тока, напряжения DC-шины и температуры.
- Пиковый ток до 200% от номинального в течение 5 секунд.
- Бесвентиляторная конструкция для тихой работы и повышенной долговечности.
- Защита от короткого замыкания и перегрузки по току.
- Предназначен для внешнего управления через PWM и сигналы обратной связи.
- Подходит для трёхфазных двигателей, включая BLDC, асинхронные двигатели и SynRM.
Области применения
- HVAC.
- Вентиляторы.
- Насосы вода/воздух.
- Электроинструмент.
- Конвейеры.
- Автоматические двери.
- Фитнес-оборудование.
Описание
VFD-350P-48 — универсальный силовой модуль частотного привода, который объединяет трёхфазные силовые ключи, драйверы затворов и встроенные средства контроля, включая датчики трёхфазного выходного тока, напряжения DC-шины и температуры. Модуль может использоваться как основа для трёхфазной системы управления двигателем при согласовании с внешним контроллером двигателя на уровне логических и аналоговых интерфейсов.
Трёхфазный выход поддерживается до 55 В DC при пиковой перегрузочной способности 200%. Компактные габариты 4 × 2 дюйма и бесвентиляторное исполнение упрощают интеграцию в различные моторные системы. Изделие рассчитано на применение в приводах трёхфазных двигателей, таких как BLDC, асинхронные двигатели и SynRM.
Основные параметры
| Параметр | Значение |
| Модель | VFD-350P-48 |
| Тип изделия | Модуль частотного привода переменного назначения |
| Номинальная мощность | 350 Вт |
| Номинальное входное напряжение | 48 В DC |
| Диапазон входного напряжения | 20…55 В DC |
| Номинальное входное напряжение для измерений по умолчанию | 48 В DC |
| Температура окружающей среды при измерениях по умолчанию | 25 °C |
| КПД | 92.5% |
| Диапазон частоты ШИМ | 2.5…15 кГц |
| Размеры | 101.6 × 50.8 × 28.6 мм |
| Масса | 0.1 кг |
| Упаковка | 96 шт. / 10.12 кг / 1.44 CUFT |
| MTBF | 3795.1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 292.9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Вход
| Параметр | Значение |
| Номинальное входное напряжение | 20…55 В DC |
| Номинальный входной ток | 8.5 А при 48 В DC, тип. |
| Максимальное входное напряжение для трёхфазного выхода | 55 В max, линейное напряжение между фазами |
| Диапазон трёхфазного выхода, регулируемый ШИМ | 0…34 В |
| Допустимость применения | Подходит для 48-вольтовых двигателей класса 48 В |
Выход
| Параметр | Значение |
| Номинальный ток | 10 А |
| Пиковый ток | 20 А в течение 5 секунд |
| Выходная мощность | 350 Вт |
| Поддерживаемое выходное напряжение | До 55 В DC |
| Токовая перегрузочная способность | 200% |
| Время перегрузки | 5 секунд |
| Режим работы по перегрузке | S1, область непрерывной работы и область пикового груза |
Функции и сигналы
| Параметр | Значение |
| Управление трёхфазным ШИМ | Сигналы PWM для драйвера IGBT через CN93, контакты 8…13 |
| Уровни входа ШИМ | 3.3 В TTL/CMOS; высокий уровень > 2.7 В, IGBT включён; низкий уровень < 0.4 В, IGBT выключен |
| Датчик тока | Встроенные низковольтные шунты 6 мОм на каждой фазе |
| Датчик напряжения DC-шины | Выход датчика DC+ на CN93, контакт 1; 2.5 В при DC-шине 48 В |
| Датчик температуры | Встроенный NTC 10 кОм для контроля температуры IGBT |
| Сигнал неисправности | Активный низкий уровень при коротком замыкании или OCP |
| Вспомогательное питание | Неизолированный выход 15 В для внешней платы управления, 0.2 А |
| Допуск вспомогательного питания | ±0.5 В |
| Пульсации вспомогательного питания | Не более 1 В п-п |
Защита
| Параметр | Значение |
| Защита от короткого замыкания | Тип: отключение выходного напряжения с восстановлением после повторного включения питания |
| Защита от перегрузки по току | Срабатывание внутренней защиты при превышении 200% номинального тока |
| Защита по температуре | Рекомендуется отключать ШИМ при температуре выше 125 °C |
| Защита по перенапряжению DC-шины | Рекомендуется отключать ШИМ при напряжении DC-шины выше 60 В |
Экологические параметры
| Параметр | Значение |
| Рабочая влажность | 20…90% RH, без конденсации |
| Рабочая температура | -30…+70 °C |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10…95% RH, без конденсации |
| Вибрация | 10…500 Гц, 2 G, 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | CB IEC61800-5-1, TUV/BS EN/EN61800-5-1, EAC TP TC004 |
| Эмиссия | BS EN/EN IEC61800-3, класс A, C2 |
| Помехоустойчивость ESD | Уровень 3, 8 кВ воздушный; уровень 2, 4 кВ контактный |
| Помехоустойчивость излучаемая | Уровень 3 |
| EFT/Burst | Уровень 3 |
| Surge | Уровень 2, 1 кВ линия-земля; 0.5 кВ линия-линия |
| Проводимые помехи | Уровень 3 |
| Магнитное поле | Уровень 2 |
Примечания
1. Рекомендуется 3-фазный двигатель на 48 В. При использовании двигателей класса 12 В / 24 В следует учитывать номинальный ток.
2. Смотрите пиковую токовую способность в V/I-кривой.
3. КПД измерен на индуктивной нагрузке при номинальном токе и полной мощности.
4. Все параметры, не оговорённые отдельно, измерены при входном напряжении 48 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
5. Для более подробной информации следует обращаться к функциональному руководству.
