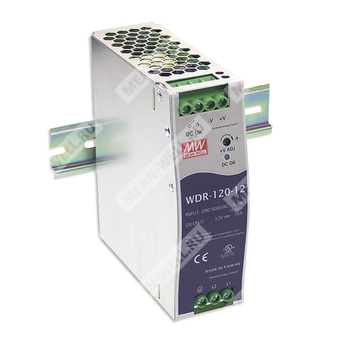

WDR-120-12 - промышленный одноканальный импульсный источник питания на DIN рейку с выходом 12 В постоянного тока и номинальной мощностью 120 Вт.
Описание
WDR-120-12 представляет собой промышленный источник питания серии WDR-120 для установки на DIN рейку TS35/7.5 или TS35/15. Устройство предназначено для преобразования широкого диапазона входного напряжения переменного или постоянного тока в стабилизированное выходное напряжение 12 В DC при токе нагрузки до 10 А. Модель рассчитана на применение в системах промышленной автоматизации, электрощитовом оборудовании, распределённых системах управления, телемеханике и другом промышленном оборудовании.
Источник питания выполнен в узком корпусе шириной 40 мм, использует естественное воздушное охлаждение, поддерживает контроль состояния выхода через встроенный релейный сигнал DC OK и имеет комплекс защит: от короткого замыкания, перегрузки, перенапряжения и перегрева.
Особенности
- Широкий диапазон входного напряжения для однофазных и двухфазных сетей: 180...550 В AC.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение свободной конвекцией воздуха.
- Встроенная схема ограничения тока постоянного уровня.
- Установка на DIN рейку TS-35/7.5 или TS-35/15.
- Наличие встроенного релейного контакта DC OK.
- Промышленный уровень устойчивости к электромагнитным воздействиям.
- Испытание при 100% нагрузке.
Расшифровка партномера
| Элемент партномера | Значение |
| WDR | Серия промышленных источников питания для установки на DIN рейку с широким входным диапазоном |
| 120 | Номинальная выходная мощность 120 Вт |
| 12 | Номинальное выходное напряжение 12 В постоянного тока |
Основные электрические параметры
| Параметр | Значение |
| Серия | WDR-120 |
| Исполнение | Одноканальный промышленный источник питания |
| Способ монтажа | На DIN рейку |
| Номинальная мощность | 120 Вт |
| Номинальное выходное напряжение | 12 В DC |
| Номинальный выходной ток | 10 А |
Выход
| Параметр | Значение |
| Выходное напряжение постоянного тока | 12 В |
| Номинальный ток | 10 А |
| Диапазон тока | 0...10 А |
| Номинальная мощность | 120 Вт |
| Пульсации и шум | 120 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 12...15 В |
| Отклонение выходного напряжения | ±1,5% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время запуска, нарастания и удержания | 2000 мс, 70 мс, 50 мс при 400 В AC |
Вход
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 180...550 В AC |
| Диапазон входного напряжения постоянного тока | 254...780 В DC |
| Частота входной сети | 47...63 Гц |
| Типовой КПД | 89,5% при 400 В AC |
| Потребляемый ток | 0,7 А при 400 В AC; 1,2 А при 230 В AC |
| Пусковой ток | 50 А при холодном старте |
| Ток утечки | <3,5 мА при 530 В AC |
Защиты
| Параметр | Значение |
| Защита от перегрузки | 105...130% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение тока постоянного уровня, автоматическое восстановление после устранения перегрузки |
| Защита от перенапряжения | 16...18 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Параметр | Значение |
| Сигнал исправности выхода | Релейный контакт |
| Номинал релейного контакта | 30 В / 1 А, активная нагрузка |
| Состояние контакта при нормальной работе | Контакт замкнут, источник питания включен, состояние DC OK |
| Состояние контакта при отказе | Контакт разомкнут, источник питания выключен, отказ DC |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | -25...+70°C |
| Рабочая влажность | 20...90% относительной влажности, без конденсации |
| Температура хранения | -40...+85°C |
| Влажность хранения | 10...95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50°C |
| Вибрация | Компонент: 10...500 Гц, 2G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z; монтажная клипса: соответствие IEC60068-2-6 |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL508, EAC TP TC 004, BIS IS13252(Part1) для 12 В и 24 В, IEC62368-1 CB, утверждение SIQ |
| Проектное соответствие | BS EN/EN62368-1, AS/NZS 62368.1, соответствие BS EN/EN60204-1 |
| Электромагнитная эмиссия | Соответствие BS EN/EN55032 (CISPR32), BS EN/EN61204-3 класс B, EAC TP TC 020 |
| Электромагнитная устойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; BS EN/EN61204-3; BS EN/EN61000-6-2; промышленный уровень, EAC TP TC 020 |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC; выход-контакт DC OK: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: 100 МОм / 500 В DC / 25°C / 70% RH |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 1509,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 268,1 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Габаритные размеры | 40 x 125,2 x 113,5 мм |
| Масса | 0,65 кг |
| Упаковка | 20 шт., 14 кг, 1,0 куб. фута |
| Номер корпуса | 992B |
| Допустимая DIN рейка | TS35/7.5 или TS35/15 |
Подключение и назначение выводов
Клеммный блок TB1:
| Номер вывода | Назначение |
| 1 | Защитное заземление |
| 2 | Вход AC/L2 |
| 3 | Вход AC/L1 |
Клеммный блок TB2:
| Номер вывода | Назначение |
| 1, 2 | Релейный контакт DC OK |
| 3 | Выход постоянного тока минус |
| 4 | Выход постоянного тока плюс |
Графики и режимы работы
По кривой снижения мощности в зависимости от температуры окружающей среды источник питания допускает работу при полной нагрузке до приблизительно 50°C. Для исполнения 12 В далее требуется снижение нагрузки, при этом к 60°C допустимая нагрузка составляет порядка 60%, а предельная рабочая температура достигает 70°C при существенно сниженной нагрузке.
По статической характеристике в зависимости от входного напряжения при частоте 60 Гц полная нагрузка достигается начиная примерно с 200 В AC; в области около 180 В AC допустимая нагрузка снижена примерно до 60%.
Применение
- Промышленные шкафы автоматики и распределённые системы управления.
- Щитовое оборудование и системы электропитания в промышленной среде.
- Контрольно-измерительные и управляющие устройства.
- Промышленные электронные узлы, требующие питания 12 В DC от высоковольтной сети переменного или постоянного тока.
Примечания
| 1 | Если не указано иное, все параметры измерены при входном напряжении 400 В AC, номинальной нагрузке и температуре окружающей среды 25°C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконцованной параллельно подключёнными конденсаторами 0,1 мкФ и 47 мкФ. |
| 3 | Отклонение включает начальную установку, нестабильность по сети и нестабильность по нагрузке. |
| 4 | Источник питания рассматривается как компонент, устанавливаемый в состав конечного оборудования. Конечное оборудование должно быть повторно проверено на соответствие требованиям по ЭМС. |
| 5 | Время запуска измеряется при холодном первом включении. Быстрое повторное включение и выключение питания может привести к увеличению времени запуска. |
| 6 | Для безвентиляторных моделей при эксплуатации на высоте более 2000 м снижение допустимой температуры окружающей среды составляет 3,5°C на каждые 1000 м, для моделей с вентилятором — 5°C на каждые 1000 м. |
