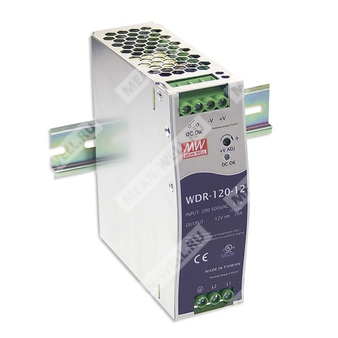

WDR-120-24 - промышленный одноканальный источник питания на DIN рейку для преобразования широкого диапазона переменного или постоянного входного напряжения в стабилизированное напряжение 24 В постоянного тока.
Назначение
WDR-120-24 представляет собой источник питания серии WDR-120 для промышленного применения, предназначенный для установки на DIN рейку TS35/7.5 или TS35/15. Устройство обеспечивает стабилизированное выходное напряжение 24 В постоянного тока при номинальном токе 5 А и номинальной мощности 120 Вт. Модель рассчитана на работу от однофазной и двухфазной сети с очень широким диапазоном входного напряжения, поддерживает естественное воздушное охлаждение, оснащена встроенными защитами и релейным контактом сигнализации исправности выхода DC OK.
Расшифровка партномера
| Элемент партномера |
Значение |
| WDR |
Серия промышленных источников питания для монтажа на DIN рейку с широким диапазоном входного напряжения |
| 120 |
Номинальная выходная мощность 120 Вт |
| 24 |
Номинальное выходное напряжение 24 В постоянного тока |
Основные особенности
- Широкий диапазон входного напряжения для однофазного и двухфазного питания: 180...550 В переменного тока.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение за счет естественной конвекции воздуха.
- Встроенная схема ограничения тока в режиме постоянного тока.
- Установка на DIN рейку TS-35/7.5 или TS-35/15.
- Релейный контакт DC OK для дистанционного контроля наличия выходного напряжения.
- 100% прогон под полной нагрузкой.
- Соответствие промышленному уровню помехоустойчивости.
Описание конструкции и функциональности
Источник питания выполнен в узком корпусе шириной 40 мм для вертикального монтажа на DIN рейку в шкафах автоматики, системах промышленного управления и распределенных энергетических узлах. Схемотехника включает входной EMI-фильтр, выпрямитель и фильтр, силовой преобразователь, выходной выпрямитель и фильтр, а также цепи контроля и защиты. На лицевой стороне предусмотрена регулировка выходного напряжения. Контактная группа DC OK позволяет формировать дискретный сигнал состояния источника питания для систем сигнализации и мониторинга.
Выходные параметры
| Параметр |
Значение |
| Выходное напряжение |
24 В |
| Номинальный ток |
5 А |
| Диапазон выходного тока |
0...5 А |
| Номинальная мощность |
120 Вт |
| Пульсации и шум |
120 мВ пик-пик |
| Диапазон регулировки выходного напряжения |
24...29 В |
| Допуск по выходному напряжению |
±1,0% |
| Нестабильность по сети |
±0,5% |
| Нестабильность по нагрузке |
±0,5% |
| Время установления, нарастания и удержания |
2000 мс, 70 мс, 10 мс при 230 В AC и полной нагрузке |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения переменного тока |
180...550 В AC |
| Диапазон входного напряжения постоянного тока |
254...780 В DC |
| Диапазон частоты |
47...63 Гц |
| КПД типовой |
91% при 400 В AC |
| Потребляемый ток от сети |
0,7 А при 400 В AC; 1,2 А при 230 В AC |
| Пусковой ток, максимум |
50 А при холодном старте |
| Ток утечки |
<3,5 мА при 530 В AC |
Защиты
| Параметр |
Значение |
| Защита от перегрузки |
105...130% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Ограничение тока по принципу постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения |
31...37 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функциональные параметры
| Параметр |
Значение |
| Сигнал исправности выхода |
Релейный контакт |
| Нагрузка контакта, максимум |
30 В / 1 А, активная нагрузка |
| Состояние контакта при нормальной работе |
Контакт замкнут, источник включен, выход в норме |
| Состояние контакта при отказе |
Контакт разомкнут, источник выключен или отказ по выходу |
Условия эксплуатации и окружающая среда
| Параметр |
Значение |
| Рабочая температура |
-25...+70 °C |
| Рабочая влажность |
20...90% относительной влажности, без конденсации |
| Температура хранения |
-40...+85 °C |
| Влажность при хранении |
10...95% относительной влажности |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...50 °C |
| Вибрация |
Компоненты: 10...500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z; монтажная защелка соответствует IEC60068-2-6 |
Безопасность, изоляция и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL508, EAC TP TC 004, IEC62368-1 CB, BIS IS13252(Part1) только для 12 В и 24 В; конструкция соответствует BS EN/EN62368-1, AS/NZS 62368.1, удовлетворяет BS EN/EN60204-1 |
| Электромагнитное излучение |
Соответствие BS EN/EN55032 (CISPR32), BS EN/EN61204-3 класс B, EAC TP TC 020 |
| Помехоустойчивость |
Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55035, BS EN/EN61204-3, BS EN/EN61000-6-2, промышленный уровень, EAC TP TC 020 |
| Испытательное напряжение изоляции |
Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC; выход-контакт DC OK: 0,5 кВ AC |
| Сопротивление изоляции |
Вход-выход, вход-земля, выход-земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
Надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
1509,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 268,1 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
40 x 125,2 x 113,5 мм |
| Масса |
0,65 кг |
| Упаковка |
20 шт., 14 кг, 1,0 куб. фут |
Подключение и механические данные
| Клеммная колодка |
Номер вывода |
Назначение |
| TB1 |
1 |
Защитное заземление |
| TB1 |
2 |
Вход AC/L2 |
| TB1 |
3 |
Вход AC/L1 |
| TB2 |
1, 2 |
Релейный контакт DC OK |
| TB2 |
3 |
Выход -V |
| TB2 |
4 |
Выход +V |
Данные по снижению мощности
При работе по температуре окружающей среды источник питания требует снижения допустимой нагрузки в соответствии с кривой дерейтинга. Для исполнения 24 В и других моделей серии, кроме 12 В, полная нагрузка допустима приблизительно до 50 °C, далее требуется снижение нагрузки с сохранением работоспособности до 70 °C. По входному напряжению полная нагрузка обеспечивается примерно от 190 В AC до 550 В AC; при 180 В AC допустимая нагрузка снижена.
Применение
- Промышленные системы управления и автоматики.
- Шкафы управления и распределенные системы питания.
- Оборудование, монтируемое на DIN рейку.
- Системы сигнализации состояния питания через дискретный релейный выход.
- Энергетические и технологические установки с широким диапазоном входного напряжения.
Примечания
| № |
Содержание |
| 1 |
Если не указано иное, все параметры измерены при входном напряжении 400 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 |
Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной емкостью 0,1 мкФ и 47 мкФ, включенными параллельно. |
| 3 |
Допуск включает начальную установку, нестабильность по сети и нестабильность по нагрузке. |
| 4 |
Источник питания рассматривается как компонент, устанавливаемый в состав конечного оборудования. Конечное оборудование должно быть повторно проверено на соответствие требованиям по электромагнитной совместимости. |
| 5 |
Время установления измеряется при холодном пуске. Очень быстрое включение и выключение питания может привести к увеличению времени установления. |
| 6 |
При высоте эксплуатации свыше 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором. |
