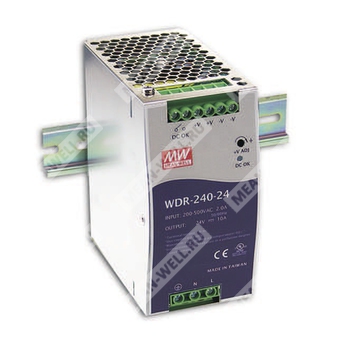

WDR-240-24 - промышленный одновыходной источник питания 24 В постоянного тока мощностью 240 Вт для установки на DIN рейку.
Описание
WDR-240-24 — импульсный источник питания серии WDR-240 в исполнении для монтажа на DIN рейку TS35/7.5 или TS35/15. Устройство предназначено для преобразования широкого диапазона входного переменного или постоянного напряжения в стабилизированное выходное напряжение 24 В постоянного тока с номинальным током 10 А. Источник питания ориентирован на применение в промышленной автоматике, шкафах управления, энергетических и технологических системах, где требуется устойчивое питание постоянным током, высокий КПД, наличие встроенного активного корректора коэффициента мощности и сигнального реле DC OK.
Особенности
- Широкий диапазон входного напряжения для однофазных и двухфазных сетей: 180...550 В переменного тока.
- Встроенная схема активной коррекции коэффициента мощности.
- Типовой КПД 91%.
- Низкое тепловыделение и охлаждение за счет естественной конвекции воздуха.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Установка на DIN рейку TS-35/7.5 или TS-35/15.
- Встроенный релейный контакт DC OK для дистанционного контроля состояния выхода.
- Испытание при 100% нагрузке.
- Соответствие требованиям промышленной электромагнитной совместимости и промышленного оборудования управления.
Расшифровка партномера
| Фрагмент партномера |
Значение |
| WDR |
Серия промышленных источников питания для монтажа на DIN рейку |
| 240 |
Номинальная выходная мощность 240 Вт |
| 24 |
Номинальное выходное напряжение 24 В постоянного тока |
Выходные параметры
| Параметр |
Значение |
| Выходное напряжение |
24 В |
| Номинальный ток |
10 А |
| Диапазон тока |
0...10 А |
| Номинальная мощность |
240 Вт |
| Пульсации и шум |
150 мВ пик-пик |
| Диапазон регулировки выходного напряжения |
24...28 В |
| Допуск по выходному напряжению |
±1,0% |
| Линейная нестабильность |
±0,5% |
| Нестабильность по нагрузке |
±1,0% |
| Время установления, время нарастания |
800 мс, 150 мс при 400 В AC; 1500 мс, 150 мс при 230 В AC, при полной нагрузке |
| Время удержания |
18 мс при 400 В AC; 18 мс при 230 В AC, при полной нагрузке |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения переменного тока |
180...550 В AC |
| Диапазон входного напряжения постоянного тока |
254...780 В DC |
| Диапазон частоты |
47...63 Гц |
| Коэффициент мощности, типовое значение |
не менее 0,84 при 400 В AC; не менее 0,84 при 230 В AC |
| КПД, типовое значение |
91% |
| Потребляемый ток, типовое значение |
1 А при 400 В AC; 2 А при 230 В AC |
| Пусковой ток, типовое значение |
50 А при холодном старте |
| Ток утечки |
менее 3,5 мА при 530 В AC |
Защиты
| Параметр |
Значение |
| Перегрузка |
105...130% от номинальной выходной мощности |
| Режим защиты от перегрузки |
Ограничение тока по постоянному току, отключение устройства через 3 секунды, автоматическое восстановление через 1 минуту после устранения причины неисправности |
| Защита от перенапряжения |
29...33 В |
| Режим защиты от перенапряжения |
Отключение выходного напряжения, автоматическое восстановление через 1 минуту после устранения причины неисправности |
| Защита от перегрева |
90°C ±5°C, контроль по датчику на радиаторе силового ключа |
| Режим защиты от перегрева |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функциональные параметры
| Параметр |
Значение |
| Релейный контакт DC OK, максимальные параметры |
60 В DC / 0,3 А; 30 В DC / 1 А; 30 В AC / 0,5 А, активная нагрузка |
| Состояние контакта DC OK |
Контакт замкнут при включенном источнике питания и исправном выходе DC OK; контакт разомкнут при выключении источника питания или отказе по выходу постоянного тока |
Условия эксплуатации и окружающая среда
| Параметр |
Значение |
| Рабочая температура |
от -30 до +70°C |
| Рабочая влажность |
20...95% относительной влажности, без конденсации |
| Температура хранения |
от -40 до +85°C |
| Влажность при хранении |
10...95% относительной влажности |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...50°C |
| Вибрация |
Для компонентов: 10...500 Гц, 2G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение изоляции между входом и выходом |
3 кВ AC |
| Испытательное напряжение изоляции между входом и защитным заземлением |
2 кВ AC |
| Испытательное напряжение изоляции между выходом и защитным заземлением |
0,5 кВ AC |
| Испытательное напряжение изоляции между выходом и DC OK |
0,5 кВ AC |
| Сопротивление изоляции |
Более 100 МОм между входом и выходом, входом и защитным заземлением, выходом и защитным заземлением при 500 В DC, 25°C и 70% относительной влажности |
Электромагнитная совместимость и безопасность
| Параметр |
Значение |
| Стандарты безопасности |
UL508, EAC TP TC 004, BIS IS13252 (Part 1):2010 / IEC 60950-1:2005, кроме исполнения 48 В; IEC62368-1 CB одобрение SIQ; конструкция соответствует BS EN/EN62368-1, AS/NZS 62368.1, GL; соответствует BS EN/EN60204-1 |
| Эмиссия ЭМС |
Соответствие BS EN/EN55032 (CISPR32), BS EN/EN61204-3 класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Устойчивость к ЭМС |
Соответствие BS EN/EN61000-4-2, BS EN/EN61000-4-3, BS EN/EN61000-4-4, BS EN/EN61000-4-5, BS EN/EN61000-4-6, BS EN/EN61000-4-8, BS EN/EN61000-4-11, BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN50082-2, BS EN/EN61204-3; уровень для тяжелой промышленности; EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр |
Значение |
| Наработка на отказ MTBF |
1062,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 141,1 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Габаритные размеры |
63 × 125,2 × 113,5 мм |
| Масса |
1,06 кг |
| Упаковка |
12 шт.; масса упаковки 13,7 кг; объем 1,22 куб. фута |
| Конструктивное исполнение |
Корпус Case No. 979B |
| Монтаж |
На DIN рейку TS35/7.5 или TS35/15 |
Назначение выводов
Клеммная колодка TB1
| Контакт |
Назначение |
| 1 |
Защитное заземление |
| 2 |
Вход AC/L2 |
| 3 |
Вход AC/L1 |
Клеммная колодка TB2
| Контакт |
Назначение |
| 1, 2 |
Релейный контакт |
| 3, 4 |
Выход постоянного напряжения +V |
| 5, 6 |
Выход постоянного напряжения -V |
Снижение допустимой нагрузки
В зависимости от температуры окружающей среды
При вертикальном монтаже допускается работа с полной нагрузкой до 50°C. В диапазоне 50...70°C требуется снижение нагрузки. На уровне 70°C допустимая нагрузка составляет около 60%.
В зависимости от входного напряжения
В диапазоне около 200...550 В AC допускается 100% нагрузки. При 180 В AC допустимая нагрузка снижается примерно до 90%.
Примечания
| № |
Примечание |
| 1 |
Если не указано иное, все параметры измерены при входном напряжении 400 В AC, номинальной нагрузке и температуре окружающей среды 25°C. |
| 2 |
Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным конденсатором 0,1 мкФ и 47 мкФ. |
| 3 |
Допуск включает начальную установку, линейную нестабильность и нестабильность по нагрузке. |
| 4 |
Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Конечное оборудование должно быть повторно проверено на соответствие требованиям по ЭМС. |
| 5 |
Рекомендуемые монтажные зазоры при длительной работе на полной мощности: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм. |
| 6 |
При низком входном напряжении может потребоваться снижение допустимой нагрузки. Следует руководствоваться кривой снижения нагрузки. |
| 7 |
Для безвентиляторных моделей при рабочей высоте более 2000 м снижение допустимой температуры окружающей среды составляет 3,5°C на каждые 1000 м; для моделей с вентилятором — 5°C на каждые 1000 м. |
