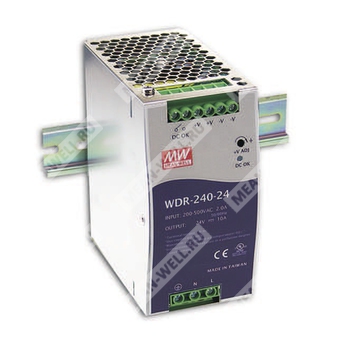

WDR-240-48 - промышленный однофазный или двухфазный одновыходной источник питания 48 В постоянного тока мощностью 240 Вт для установки на DIN рейку.
Описание
WDR-240-48 представляет собой промышленный импульсный источник питания серии WDR-240 для монтажа на DIN рейку TS-35/7.5 или TS-35/15. Модель предназначена для преобразования широкого диапазона входного переменного или постоянного напряжения в стабилизированное выходное напряжение 48 В постоянного тока. Устройство ориентировано на применение в системах промышленной автоматизации, шкафах управления, энергетических и распределённых системах питания, где требуется работа от однофазной или двухфазной сети с повышенным диапазоном входного напряжения, наличие активной коррекции коэффициента мощности, встроенного релейного сигнала исправности выхода и полного комплекса защит.
Особенности
- Широкий входной диапазон: 180...550 В переменного тока или 254...780 В постоянного тока.
- Работа от однофазной и двухфазной сети.
- Встроенная активная схема коррекции коэффициента мощности.
- Типовой КПД 91 %.
- Охлаждение за счёт естественной конвекции.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Встроенный релейный контакт DC OK для сигнализации наличия исправного выходного напряжения.
- Установка на DIN рейку TS-35/7.5 или TS-35/15.
- Испытание при 100 % нагрузке.
- Соответствие требованиям промышленной электромагнитной совместимости.
Расшифровка партномера
| Элемент партномера | Значение |
| WDR | Серия промышленных источников питания на DIN рейку с широким диапазоном входного напряжения |
| 240 | Номинальная выходная мощность 240 Вт |
| 48 | Номинальное выходное напряжение 48 В постоянного тока |
Область применения
- Промышленные шкафы управления и автоматики.
- Системы технологического оборудования.
- Распределённые системы питания 48 В постоянного тока.
- Питание контроллеров, исполнительных устройств, релейных модулей и промышленной электроники.
- Энергетические и инфраструктурные объекты с повышенными требованиями к диапазону входного напряжения.
Выходные параметры
| Параметр | Значение |
| Модель | WDR-240-48 |
| Выходное напряжение | 48 В |
| Номинальный ток | 5 А |
| Диапазон выходного тока | 0...5 А |
| Номинальная мощность | 240 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 48...55 В |
| Погрешность установки выходного напряжения | ±1,0 % |
| Нестабильность по сети | ±0,5 % |
| Нестабильность по нагрузке | ±1,0 % |
| Время установления и нарастания | 1500 мс, 150 мс при 230 В AC и полной нагрузке; 800 мс, 150 мс при 400 В AC и полной нагрузке |
| Время удержания | 18 мс при 230 В AC и полной нагрузке; 18 мс при 400 В AC и полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 180...550 В AC; 254...780 В DC |
| Диапазон частоты | 47...63 Гц |
| Коэффициент мощности, типовое значение | не менее 0,84 при 230 В AC; не менее 0,84 при 400 В AC |
| Типовой КПД | 91 % |
| Типовой входной ток | 2 А при 230 В AC; 1 А при 400 В AC |
| Пусковой ток, типовое значение | 50 А при холодном старте |
| Ток утечки | менее 3,5 мА при 530 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | 105...130 % от номинальной выходной мощности |
| Режим защиты от перегрузки | Ограничение тока по постоянному току, отключение выхода через 3 с, автоматическое восстановление через 1 минуту после устранения причины |
| Защита от перенапряжения | 56...65 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения, автоматическое восстановление через 1 минуту после устранения причины |
| Защита от перегрева | 90 °C ± 5 °C, датчик TSW на теплоотводе силового ключа |
| Режим защиты от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Параметр | Значение |
| Релейный контакт DC OK, максимальные параметры | 60 В DC / 0,3 А; 30 В DC / 1 А; 30 В AC / 0,5 А, активная нагрузка |
| Состояние контакта при нормальной работе | Контакт замкнут, источник питания включён, выход в норме |
| Состояние контакта при отказе по выходу | Контакт разомкнут, источник питания выключен или отсутствует исправное выходное напряжение |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | от -30 до +70 °C |
| Рабочая влажность | 20...95 % относительной влажности, без конденсации |
| Температура хранения | от -40 до +85 °C |
| Влажность при хранении | 10...95 % относительной влажности |
| Температурный коэффициент | ±0,03 %/°C в диапазоне 0...50 °C |
| Вибрация | Для компонентов: 10...500 Гц, 2G, 10 мин на цикл, 60 мин по каждой из осей X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
Электрическая изоляция и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC; выход-контакт DC OK: 0,5 кВ AC |
| Сопротивление изоляции | Более 100 МОм между входом и выходом, входом и землёй, выходом и землёй при 500 В DC, 25 °C и 70 % RH |
| Стандарты безопасности | UL508, EAC TP TC 004, IEC62368-1 CB одобрение SIQ, конструкция с учётом BS EN/EN62368-1, AS/NZS 62368.1, GL, соответствие BS EN/EN60204-1 |
Электромагнитная совместимость
| Параметр | Значение |
| Эмиссия | Соответствие BS EN/EN55032, BS EN/EN61204-3 класс B, BS EN/EN61000-3-2, BS EN/EN61000-3, EAC TP TC 020 |
| Устойчивость | Соответствие BS EN/EN61000-4-2, BS EN/EN61000-4-3, BS EN/EN61000-4-4, BS EN/EN61000-4-5, BS EN/EN61000-4-6, BS EN/EN61000-4-8, BS EN/EN61000-4-11, BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN50082-2, BS EN/EN61204-3; уровень промышленной среды; EAC TP TC 020 |
Механические параметры и монтаж
| Параметр | Значение |
| Габаритные размеры | 63 x 125,2 x 113,5 мм |
| Масса | 1,06 кг |
| Исполнение корпуса | Case No. 979B |
| Монтаж | На DIN рейку TS35/7.5 или TS35/15 |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 12 шт. |
| Масса упаковки | 13,7 кг |
| Объём упаковки | 1,22 куб. фута |
Наработка на отказ
| Параметр | Значение |
| MTBF по Telcordia SR-332 | 1062,8 тыс. ч, минимальное значение |
| MTBF по MIL-HDBK-217F | 141,1 тыс. ч, минимальное значение, при 25 °C |
Подключение
Клеммная колодка TB1:
1 — защитное заземление
2 — AC/L2
3 — AC/L1
Клеммная колодка TB2:
1, 2 — релейный контакт
3, 4 — выход постоянного тока +V
5, 6 — выход постоянного тока -V
Снижение допустимой нагрузки
По температуре окружающей среды: при вертикальном монтаже источник питания обеспечивает 100 % нагрузки до примерно +50 °C. В диапазоне выше +50 °C до +70 °C требуется линейное снижение нагрузки; при +70 °C допустимая нагрузка составляет около 60 %.
По входному напряжению: в диапазоне около 200...550 В AC допустима работа при 100 % нагрузке. При 180 В AC допустимая нагрузка снижается примерно до 90 %.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 400 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконцованной параллельно подключёнными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает начальную установку, нестабильность по сети и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, который устанавливается в состав конечного оборудования. Конечное оборудование должно быть повторно проверено на соответствие требованиям по электромагнитной совместимости.
- Рекомендуемые монтажные зазоры при длительной работе на полной мощности: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
- При низком входном напряжении может потребоваться снижение нагрузки; следует учитывать кривую снижения мощности.
- Для высоты эксплуатации более 2000 м снижение по температуре окружающей среды составляет 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором.
