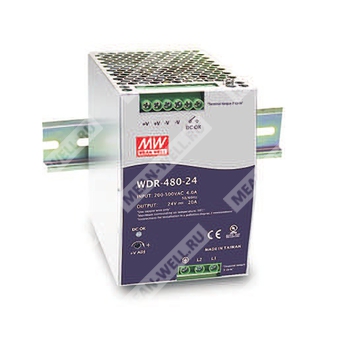

WDR-480-24 - промышленный одно выходной источник питания 24 В мощностью 480 Вт для установки на DIN рейку.
Описание
WDR-480-24 представляет собой одно выходной AC/DC источник питания промышленного назначения в исполнении для монтажа на DIN рейку TS-35/7.5 или TS-35/15. Модель рассчитана на выход 24 В при токе до 20 А и обеспечивает номинальную мощность 480 Вт. Устройство поддерживает широкий диапазон входного напряжения 180...550 В AC или 254...780 В DC, что позволяет использовать его в однофазных и двухфазных системах питания.
Источник питания оснащён встроенным активным корректором коэффициента мощности, защитами от короткого замыкания, перегрузки, перенапряжения и перегрева, а также релейным сигналом DC OK для удалённого контроля наличия выходного напряжения. Охлаждение выполнено за счёт естественной конвекции воздуха.
Расшифровка партномера
| Элемент партномера | Значение |
| WDR | Серия промышленных источников питания для установки на DIN рейку |
| 480 | Номинальная выходная мощность 480 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Основные особенности
- Широкий диапазон входа для однофазных и двухфазных сетей: 180...550 В AC.
- Встроенная активная схема коррекции коэффициента мощности.
- Высокий КПД до 92%.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение за счёт естественной конвекции.
- Установка на DIN рейку TS-35/7.5 или TS-35/15.
- Встроенный релейный контакт DC OK.
- 100% прогон при полной нагрузке.
- Соответствие промышленным требованиям по электромагнитной совместимости и безопасности.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 20 А |
| Диапазон выходного тока | 0...20 А |
| Номинальная мощность | 480 Вт |
| Пульсации и шум | 100 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 24...28 В |
| Точность установки выходного напряжения | ±1,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Время установления, время нарастания | 800 мс, 150 мс при 400 В AC; 2000 мс, 150 мс при 230 В AC, при полной нагрузке |
| Время удержания | 18 мс при 400 В AC; 16 мс при 230 В AC, при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 180...550 В AC; 254...780 В DC |
| Диапазон частоты | 47...63 Гц |
| Коэффициент мощности | не менее 0,84 при 400 В AC; не менее 0,84 при 230 В AC |
| КПД, типовой | 92% |
| Потребляемый ток, типовой | 1,6 А при 400 В AC; 4 А при 230 В AC |
| Пусковой ток, типовой | 50 А при холодном старте |
| Ток утечки | менее 3,5 мА при 530 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | 105...130% от номинальной выходной мощности |
| Режим защиты от перегрузки | Ограничение тока с переходом в отключение через 3 с; автоматическое восстановление через 1 минуту после устранения причины |
| Защита от перенапряжения | 29...33 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения; автоматическое восстановление через 1 минуту после устранения причины |
| Защита от перегрева | Срабатывание при 95°C ±5°C по термовыключателю на теплоотводе силового ключа |
| Режим защиты от перегрева | Отключение выходного напряжения; автоматическое восстановление после снижения температуры |
Функциональные параметры
| Параметр | Значение |
| Релейный контакт DC OK, максимальные параметры | 60 В DC / 0,3 А; 30 В DC / 1 А; 30 В AC / 0,5 А, активная нагрузка |
| Состояние контакта при нормальной работе | Контакт замкнут, источник включён, выход в норме |
| Состояние контакта при отказе | Контакт разомкнут, источник выключен или отказ по выходу |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50°C |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | -30...+70°C |
| Рабочая влажность | 20...95% RH, без конденсации |
| Температура хранения | -40...+85°C |
| Влажность хранения | 10...95% RH |
| Вибрация | Для компонентов: 10...500 Гц, 2G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z; монтажное исполнение соответствует IEC 60068-2-6 |
Параметры изоляции и электрической прочности
| Параметр | Значение |
| Испытательное напряжение между входом и выходом | 3 кВ AC |
| Испытательное напряжение между входом и защитным заземлением | 2 кВ AC |
| Испытательное напряжение между выходом и защитным заземлением | 0,5 кВ AC |
| Испытательное напряжение между выходом и DC OK | 0,5 кВ AC |
| Сопротивление изоляции | между входом и выходом, входом и защитным заземлением, выходом и защитным заземлением: более 100 МОм при 500 В DC, 25°C, 70% RH |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL508, EAC ТР ТС 004, BIS IS13252 Part 1:2010 / IEC 60950-1:2005, кроме исполнения 48 В; IEC 62368-1 CB, сертификация SIQ; конструкция с ориентацией на BS EN/EN 62368-1, AS/NZS 62368.1, GL; соответствие BS EN/EN 60204-1 |
| Эмиссия ЭМС | Соответствие BS EN/EN 55032 (CISPR32), BS EN/EN 61204-3 класс B, BS EN/EN 61000-3-2, BS EN/EN 61000-3-3, EAC ТР ТС 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN 61000-4-2, 61000-4-3, 61000-4-4, 61000-4-5, 61000-4-6, 61000-4-8, 61000-4-11, BS EN/EN 55035, BS EN/EN 61000-6-2, BS EN/EN 50082-2, BS EN/EN 61204-3; уровень для тяжёлой промышленной среды; EAC ТР ТС 020 |
Надёжность, габариты и упаковка
| Параметр | Значение |
| Наработка на отказ MTBF | 825,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 112,8 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Габаритные размеры | 85,5 × 125,2 × 128,5 мм |
| Масса | 1,7 кг |
| Упаковка | 8 шт.; 14,6 кг; 0,9 куб. фута |
Механическое исполнение и подключение
Допустимая DIN рейка: TS35/7.5 или TS35/15.
| Клеммная колодка | Контакт | Назначение |
| TB1 | 1 | Защитное заземление |
| TB1 | 2 | Вход AC/L2 |
| TB1 | 3 | Вход AC/L1 |
| TB2 | 1, 2 | Выход DC +V |
| TB2 | 3, 4 | Выход DC -V |
| TB2 | 5, 6 | Релейный контакт DC OK |
Снижение выходной мощности
| Условие | Зависимость |
| По температуре окружающей среды | 100% нагрузки в диапазоне примерно до 50°C; далее линейное снижение до 60% при 70°C; ориентация установки вертикальная |
| По входному напряжению | При 200...550 В AC допускается 100% нагрузки; при 180 В AC допустимая нагрузка около 90%, с линейным ростом до 100% к 200 В AC |
Области применения
- Промышленные шкафы автоматики.
- Системы управления технологическими процессами.
- Электропитание контроллеров, модулей ввода-вывода, реле и исполнительных устройств.
- Промышленные распределённые системы питания 24 В DC.
- Оборудование, устанавливаемое на DIN рейку в энергетике и промышленной электронике.
Примечания
| № | Содержание |
| 1 | Если не указано иное, все параметры измерены при входном напряжении 400 В AC, номинальной нагрузке и температуре окружающей среды 25°C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, завершённой параллельным конденсатором 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке. |
| 4 | Источник питания рассматривается как компонент, устанавливаемый в состав конечного оборудования. Конечное оборудование должно быть дополнительно проверено на соответствие требованиям по ЭМС. |
| 5 | Рекомендуемые монтажные зазоры при длительной работе на полной мощности: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм. |
| 6 | При низком входном напряжении может потребоваться снижение выходной мощности; необходимо учитывать кривую дерейтинга. |
| 7 | Для высоты эксплуатации более 2000 м температурное снижение составляет 3,5°C на каждые 1000 м для моделей без вентилятора и 5°C на каждые 1000 м для моделей с вентилятором. |
