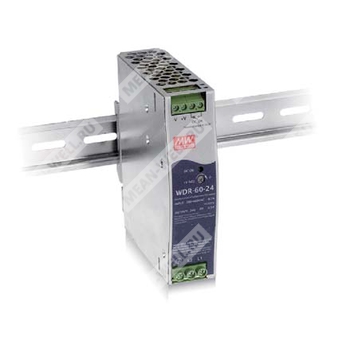

WDR-60-12 - промышленный AC/DC источник питания мощностью 60 Вт для установки на DIN рейку с выходом 12 В постоянного тока.
Назначение
WDR-60-12 представляет собой источник питания серии WDR-60 для промышленных систем управления, оборудования автоматизации и электромеханических устройств. Модель рассчитана на монтаж на DIN рейку TS-35/7.5 или TS-35/15 и обеспечивает стабилизированное выходное напряжение 12 В постоянного тока при номинальной мощности 60 Вт.
Расшифровка партномера
| Элемент партномера |
Значение |
| WDR |
Серия промышленных источников питания для установки на DIN рейку с ультрашироким диапазоном входного напряжения |
| 60 |
Номинальная выходная мощность 60 Вт |
| 12 |
Номинальное выходное напряжение 12 В постоянного тока |
Особенности
- Ультраширокий входной диапазон 180...550 В переменного тока для однофазных или двухфазных систем
- Малая ширина корпуса 32 мм
- Высокая электрическая изоляция вход-выход 4,7 кВ AC, усиленная изоляция
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева
- Охлаждение за счет естественной конвекции воздуха
- Установка на DIN рейку TS-35/7.5 или TS-35/15
- Широкий диапазон рабочих температур от -30 до +85 °C, при температурах выше +60 °C требуется снижение нагрузки
- Релейный сигнал исправности выхода DC OK
- Подстройка выходного напряжения постоянного тока до +20%
Области применения
- Промышленные системы управления
- Оборудование для производства полупроводников
- Заводская автоматизация
- Электромеханическая аппаратура
- Промышленная автоматизация
- Системы наблюдения
- Телекоммуникационное оборудование
Описание
Источник питания WDR-60-12 относится к серии 60-ваттных DIN реечных источников питания с ультрашироким диапазоном входного переменного напряжения. Устройство пригодно для монтажа на DIN рейки TS-35/7.5 или TS-35/15. Конструкция ориентирована на применение в однофазных и двухфазных сетях с входным напряжением 180...550 В AC. Модель выполнена в узком корпусе шириной 32 мм, рассчитана на эксплуатацию в широком температурном диапазоне, имеет высокую изоляционную прочность 4,7 кВ AC между входом и выходом, допускает работу на высоте до 2000 м и оснащена регулировкой выходного напряжения. Источник питания соответствует требованиям по устойчивости к воздействиям для промышленной среды и предназначен для промышленной автоматизации, систем наблюдения, телекоммуникационных и смежных применений.
Выходные параметры
| Параметр |
Значение |
| Выходное напряжение |
12 В DC |
| Номинальный ток |
5 А |
| Диапазон выходного тока |
0...5 А |
| Номинальная мощность |
60 Вт |
| Пульсации и шум |
120 мВ пик-пик |
| Диапазон регулировки выходного напряжения |
12...15 В |
| Допуск по выходному напряжению |
±1,5% |
| Нестабильность по сети |
±0,5% |
| Нестабильность по нагрузке |
±0,5% |
| Время установления, нарастания, удержания |
2000 мс, 70 мс, 10 мс при 230 В AC и полной нагрузке |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
180...550 В AC или 254...780 В DC |
| Диапазон частоты |
47...63 Гц |
| КПД, типовое значение |
86,5% при 400 В AC |
| Входной ток |
0,4 А при 400 В AC; 0,7 А при 230 В AC |
| Пусковой ток, максимум |
50 А при холодном старте и 400 В AC; 30 А при 230 В AC |
| Ток утечки |
менее 2 мА при 530 В AC |
Защиты
| Параметр |
Значение |
| Защита от перегрузки |
105...135% от номинальной выходной мощности |
| Режим защиты от перегрузки |
При выходном напряжении ниже 50% - режим hiccup с автоматическим восстановлением после устранения перегрузки; в диапазоне 50...100% номинального выходного напряжения - ограничение тока с автоматическим восстановлением после устранения неисправности |
| Защита от перенапряжения |
16...18 В |
| Режим защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от короткого замыкания |
Поддерживается, входит в состав комплекса защит |
Функциональные параметры
| Параметр |
Значение |
| Сигнал DC OK |
Релейный контакт |
| Нагрузка контакта реле, максимум |
30 В, 1 А, активная нагрузка |
| Состояние контакта при нормальной работе |
Контакт замкнут, источник питания включен, выход исправен |
| Состояние контакта при отказе |
Контакт разомкнут, источник питания выключен или отказ по выходу DC |
| Частота преобразования |
40...70 кГц |
Условия эксплуатации и окружающая среда
| Параметр |
Значение |
| Рабочая температура |
-30...+85 °C |
| Рабочая влажность |
20...90% относительной влажности, без конденсации |
| Температура хранения |
-40...+85 °C |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...60 °C |
| Вибростойкость |
Компоненты: 10...500 Гц, 2G, 10 мин/цикл, 60 мин по каждой оси X, Y, Z; монтажная клипса соответствует IEC60068-2-6 |
| Рабочая высота |
до 2000 м |
| Категория перенапряжения |
II по EN61558, EN50178, EN60664-1, EN62477-1, EN60204-1 |
Электрическая изоляция и безопасность
| Параметр |
Значение |
| Стандарты безопасности |
UL61010, BS EN/EN61558-2-16, AS/NZS 62368.1, EAC TP TC 004, BIS IS13252 Part 1:2010/IEC 60950-1:2005; конструкция со ссылкой на GL и BS EN/EN60204-1 по запросу |
| Электрическая прочность изоляции |
Вход-выход: 4,7 кВ AC; вход-FG: 2,5 кВ AC; выход-FG: 0,5 кВ AC; выход-DC OK: 0,5 кВ AC |
| Сопротивление изоляции |
Вход-выход, вход-FG, выход-FG: 100 МОм при 500 В DC, 25 °C, 70% RH |
ЭМС
| Эмиссия |
Стандарт |
Класс/уровень |
| Кондуктивные помехи |
BS EN/EN55032 (CISPR32) |
Класс B |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32) |
Класс B |
| Гармонический ток |
BS EN/EN61000-3-2 |
Класс A |
| Колебания напряжения и фликер |
BS EN/EN61000-3-3 |
Соответствует |
| Помехоустойчивость |
Стандарт |
Уровень/критерий |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контакте, критерий A |
| Устойчивость к радиочастотному полю |
BS EN/EN61000-4-3 |
Уровень 3, 10 В/м, критерий A |
| Быстрые переходные процессы |
BS EN/EN61000-4-4 |
Уровень 3, 2 кВ, 5 кГц, критерий A |
| Импульсные перенапряжения |
BS EN/EN61000-4-5 |
Уровень 4, 2 кВ линия-линия, 4 кВ линия-земля, критерий A |
| Кондуктивные ВЧ-помехи |
BS EN/EN61000-4-6 |
Уровень 3, 10 В, критерий A |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8 |
Уровень 4, 30 А/м, критерий A |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11 |
Провал более 95% на 0,5 периода; провал 30% на 25 периодов; прерывание более 95% на 250 периодов |
| Общие стандарты ЭМС |
Значение |
| Стандарты |
BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN61204-3 |
Надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
1900,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 313,7 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
32 x 125,2 x 102 мм |
| Масса |
0,5 кг |
| Упаковка |
28 шт.; 15,2 кг; 1,23 куб. фута |
Механическое исполнение и подключение
| Параметр |
Значение |
| Тип монтажа |
На DIN рейку TS35/7.5 или TS35/15 |
| Исполнение корпуса |
Case No. 221E |
| Ориентация по графику снижения мощности |
Вертикальная установка |
| Клеммная колодка TB1 |
Назначение |
| 1 |
FG, защитное заземление |
| 2 |
L2 |
| 3 |
L1 |
| Клеммная колодка TB2 |
Назначение |
| 1 |
Выход DC -V |
| 2 |
Выход DC +V |
| 3, 4 |
Контакт реле |
Характеристика снижения мощности
| Условие |
Значение |
| Температурное снижение мощности |
100% нагрузки до +60 °C; далее снижение мощности до 50% при +70 °C и до 30% при +85 °C |
| Снижение мощности по входному напряжению |
100% нагрузки в диапазоне примерно 210...550 В AC; около 80% нагрузки при 180 В AC |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 400 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконцованной параллельно подключенными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает начальную установку, нестабильность по сети и нестабильность по нагрузке.
- При пониженном входном напряжении может потребоваться снижение нагрузки; необходимо учитывать кривую снижения мощности.
- Для безвентиляторных моделей при эксплуатации на высоте свыше 2000 м температурное снижение составляет 3,5 °C на каждые 1000 м; для моделей с вентилятором - 5 °C на каждые 1000 м.
- Рекомендуемые монтажные зазоры при длительной работе на полной мощности: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
- Источник питания рассматривается как компонент, устанавливаемый в состав конечного оборудования. Конечное оборудование должно быть повторно проверено на соответствие требованиям по ЭМС.
