WDR-60-48 - промышленный источник питания 60 Вт на DIN рейку с выходом 48 В постоянного тока и ультрашироким диапазоном входного напряжения.
Назначение

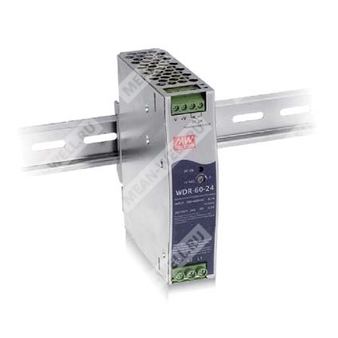

WDR-60-48 — AC/DC источник питания серии WDR-60 для установки на DIN рейку TS-35/7.5 или TS-35/15. Устройство предназначено для питания промышленной аппаратуры постоянным напряжением 48 В при мощности до 60 Вт. Конструктивно выполнено в узком корпусе шириной 32 мм, рассчитано на эксплуатацию в системах промышленной автоматизации, управления, телекоммуникации, наблюдения, а также в электромеханическом оборудовании.
Расшифровка партномера
| Элемент партномера | Значение |
| WDR | Серия промышленных источников питания на DIN рейку с ультрашироким входом |
| 60 | Номинальная мощность 60 Вт |
| 48 | Номинальное выходное напряжение 48 В постоянного тока |
Особенности
- Ультраширокий диапазон входного напряжения 180…550 В AC для однофазных или двухфазных систем.
- Ширина корпуса 32 мм.
- Повышенная электрическая изоляция вход-выход 4.7 кВ AC, усиленная изоляция.
- Комплекс защит: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение естественной конвекцией воздуха.
- Установка на DIN рейку TS-35/7.5 или TS-35/15.
- Расширенный диапазон рабочей температуры от -30 до +85 °C.
- Релейный сигнал исправности выхода DC OK.
- Регулировка выходного напряжения.
- Работа на высоте до 2000 м.
- Низкий уровень пульсаций и помех.
- Высокий КПД.
Области применения
- Промышленные системы управления.
- Оборудование для производства полупроводников.
- Фабричная автоматизация.
- Электромеханическая аппаратура.
- Системы наблюдения.
- Телекоммуникационное оборудование.
Описание
WDR-60-48 представляет собой источник питания мощностью 60 Вт для монтажа на DIN рейку. Модель рассчитана на питание от сети переменного напряжения в диапазоне 180…550 В AC либо от источника постоянного напряжения 254…780 В DC. Устройство допускает применение в однофазных и двухфазных системах электроснабжения. Исполнение ориентировано на промышленную среду: узкий корпус, естественное охлаждение, высокая электрическая прочность изоляции, широкий температурный диапазон эксплуатации и наличие диагностического контакта DC OK. Выходное напряжение подстраивается в пределах до 57 В. Источник питания соответствует требованиям по устойчивости к воздействиям промышленной электромагнитной среды.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В DC |
| Номинальный выходной ток | 1.25 А |
| Диапазон выходного тока | 0…1.25 А |
| Номинальная мощность | 60 Вт |
| Пульсации и шум | 200 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 48…57 В |
| Допуск по выходному напряжению | ±1.0 % |
| Нестабильность по сети | ±0.5 % |
| Нестабильность по нагрузке | ±0.5 % |
| Время запуска | 1000 мс при 400 В AC, полная нагрузка |
| Время нарастания | 70 мс при 400 В AC, полная нагрузка |
| Время удержания | 20 мс при 400 В AC, полная нагрузка |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 180…550 В AC |
| Диапазон входного напряжения постоянного тока | 254…780 В DC |
| Частотный диапазон | 47…63 Гц |
| КПД типовой | 90.5 % при 400 В AC |
| Потребляемый ток от сети | 0.4 А при 400 В AC; 0.7 А при 230 В AC |
| Пусковой ток, максимум | 50 А при 400 В AC, холодный старт; 30 А при 230 В AC, холодный старт |
| Ток утечки | менее 2 мА при 530 В AC |
Защиты
| Параметр | Значение |
| Защита от перегрузки | Срабатывание в диапазоне 105…135 % от номинальной выходной мощности |
| Режим защиты от перегрузки | Ограничение тока в режиме постоянного тока в пределах 50…100 % от номинального выходного напряжения, автоматическое восстановление после устранения перегрузки |
| Защита от перенапряжения | 58…60.5 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения питания |
Функции
| Параметр | Значение |
| Сигнал DC OK | Релейный контакт |
| Максимальная нагрузочная способность контакта | 30 В / 1 А, активная нагрузка |
| Состояние контакта при нормальной работе | Контакт замкнут, источник питания включен, выход исправен |
| Состояние контакта при отказе | Контакт разомкнут, источник питания выключен или отказ по выходу |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30…+85 °C |
| Рабочая влажность | 20…90 % RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Температурный коэффициент | ±0.03 %/°C в диапазоне 0…60 °C |
| Вибрация | Компоненты: 10…500 Гц, 2G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z; монтажная клипса соответствует IEC60068-2-6 |
| Рабочая высота | до 2000 м |
| Категория перенапряжения | II |
Изоляция и электрическая прочность
| Параметр | Значение |
| Испытательное напряжение вход-выход | 4.7 кВ AC |
| Испытательное напряжение вход-земля | 2.5 кВ AC |
| Испытательное напряжение выход-земля | 0.5 кВ AC |
| Испытательное напряжение выход-контакт DC OK | 0.5 кВ AC |
| Сопротивление изоляции | 100 МОм минимум при 500 В DC, 25 °C, 70 % RH для цепей вход-выход, вход-земля, выход-земля |
Соответствие стандартам и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL61010, BS EN/EN61558-2-16, AS/NZS 62368.1, EAC TP TC 004, BIS IS13252 Part 1:2010 / IEC 60950-1:2005 для серии, кроме 48 В; конструкция ориентирована на GL и BS EN/EN60204-1 по запросу |
| Стандарты ЭМС | BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN61204-3 |
Электромагнитная эмиссия
| Параметр | Стандарт | Класс / уровень |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Гармонический ток | BS EN/EN61000-3-2 | Класс A |
| Колебания напряжения и фликер | BS EN/EN61000-3-3 | Соответствует |
Электромагнитная устойчивость
| Параметр | Стандарт | Уровень / критерий |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт; критерий A |
| Устойчивость к радиочастотному полю | BS EN/EN61000-4-3 | Уровень 3, 10 В/м; критерий A |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3, 2 кВ, 5 кГц; критерий A |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 4, 2 кВ линия-линия, 4 кВ линия-земля; критерий A |
| Кондуктивные помехи | BS EN/EN61000-4-6 | Уровень 3, 10 В; критерий A |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 4, 30 А/м; критерий A |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | провал более 95 % на 0.5 периода, провал 30 % на 25 периодов, прерывание более 95 % на 250 периодов |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 1900.1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 313.7 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 32 × 125.2 × 102 мм (Ш × В × Г) |
| Масса | 0.5 кг |
| Упаковка | 28 шт., 15.2 кг, 1.23 куб. фута |
Подключение и монтаж
| Клеммная колодка | Контакт | Назначение |
| TB1 | 1 | FG, защитное заземление |
| TB1 | 2 | L2, вход сети |
| TB1 | 3 | L1, вход сети |
| TB2 | 1 | Выход DC -V |
| TB2 | 2 | Выход DC +V |
| TB2 | 3, 4 | Релейный контакт DC OK |
Механические данные
Источник питания предназначен для установки на DIN рейку TS35/7.5 или TS35/15. Рекомендуемая ориентация эксплуатации — вертикальная. Конструкция корпуса обеспечивает охлаждение естественной конвекцией.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 400 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной цепи с параллельным конденсатором 0.1 мкФ и 47 мкФ.
- Допуск включает установочную погрешность, нестабильность по сети и нестабильность по нагрузке.
- При пониженном входном напряжении может требоваться снижение выходной мощности. Следует учитывать кривую дерейтинга.
- Для безвентиляторных моделей при эксплуатации выше 2000 м снижение допустимой температуры окружающей среды составляет 3.5 °C на каждые 1000 м; для моделей с вентилятором — 5 °C на каждые 1000 м.
- При длительной работе на полной мощности рекомендуются монтажные зазоры: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
- Источник питания рассматривается как компонент, устанавливаемый в состав конечного оборудования. Конечное оборудование должно быть повторно проверено на соответствие требованиям по ЭМС.
Дерейтинг
При вертикальной установке допускается работа с полной нагрузкой до +60 °C. В диапазоне от +60 °C до +70 °C требуется снижение нагрузки. При +70 °C допустима нагрузка около 50 %. При +85 °C допустима нагрузка около 30 %.
Статическая характеристика по входному напряжению
В диапазоне входного напряжения примерно от 210 до 550 В AC допускается работа со 100 % нагрузкой. В области 180…210 В AC нагрузочная способность снижается, что необходимо учитывать при проектировании системы питания.
