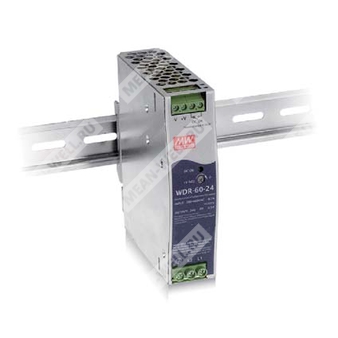

WDR-60-5 - промышленный AC/DC источник питания на DIN рейку мощностью 50 Вт с выходом 5 В постоянного тока и ультрашироким входным диапазоном.
Назначение
WDR-60-5 представляет собой импульсный источник питания серии WDR-60 для монтажа на DIN рейку TS-35/7.5 или TS-35/15. Устройство предназначено для преобразования сетевого переменного или постоянного напряжения в стабилизированное выходное напряжение 5 В DC для питания промышленной автоматики, систем управления, телекоммуникационного и электромеханического оборудования.
Расшифровка партномера
| Элемент партномера | Значение |
| WDR | Серия промышленных источников питания на DIN рейку с ультрашироким входным диапазоном |
| 60 | Номинальная серия по мощности 60 Вт |
| 5 | Номинальное выходное напряжение 5 В DC |
Особенности
- Ультраширокий входной диапазон 180...550 В AC для однофазных или двухфазных систем.
- Узкий корпус шириной 32 мм.
- Высокая электрическая изоляция вход-выход 4,7 кВ AC, усиленная изоляция.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение естественной конвекцией воздуха.
- Установка на DIN рейку TS-35/7.5 или TS-35/15.
- Расширенный диапазон рабочей температуры от минус 30 до плюс 85 °C с дерейтингом выше плюс 60 °C.
- Релейный сигнал исправности выхода DC OK.
- Регулируемое выходное напряжение постоянного тока.
Области применения
- Промышленные системы управления.
- Оборудование для производства полупроводников.
- Фабричная автоматизация.
- Электромеханическая аппаратура.
- Промышленная автоматизация.
- Системы наблюдения.
- Телекоммуникационное оборудование.
Описание
Серия WDR-60 представляет собой источник питания на DIN рейку с ультрашироким диапазоном входного переменного напряжения. Модель WDR-60-5 допускает питание от однофазной или двухфазной сети и рассчитана на установку в компактных промышленных шкафах благодаря ширине корпуса 32 мм. Конструкция обеспечивает работу в широком температурном диапазоне, высокий уровень электрической изоляции 4,7 кВ AC между входом и выходом, эксплуатацию на высоте до 2000 м, регулировку выходного напряжения, высокий КПД, низкий уровень пульсаций и помех, а также полный набор защитных функций. Устройство соответствует требованиям по устойчивости к помехам для промышленной среды.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 5 В DC |
| Номинальный ток | 10 А |
| Диапазон тока | 0...10 А |
| Номинальная мощность | 50 Вт |
| Пульсации и шум | 100 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 5...6 В |
| Допуск по выходному напряжению | ±2 % |
| Нестабильность по сети | ±0,5 % |
| Нестабильность по нагрузке | ±1,5 % |
| Время установления, нарастания, удержания | 1000 мс, 70 мс, 20 мс при 400 В AC и полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 180...550 В AC или 254...780 В DC |
| Диапазон частоты | 47...63 Гц |
| КПД, типовое значение | 83,5 % при 400 В AC |
| Потребляемый ток по входу | 0,4 А при 400 В AC; 0,7 А при 230 В AC |
| Пусковой ток, максимум | 50 А при холодном старте и 400 В AC; 30 А при 230 В AC |
| Ток утечки | менее 2 мА при 530 В AC |
Защиты
| Параметр | Значение |
| Защита от перегрузки | 105...135 % от номинальной выходной мощности |
| Режим защиты от перегрузки | При выходном напряжении менее 50 % - режим hiccup с автоматическим восстановлением после устранения перегрузки; в диапазоне 50...100 % от номинального выходного напряжения - ограничение тока с автоматическим восстановлением |
| Защита от перенапряжения | 6,2...7,2 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторной подачи питания |
Функции
| Параметр | Значение |
| Сигнал DC OK | Релейный контакт |
| Максимальная нагрузочная способность контакта | 30 В / 1 А, активная нагрузка |
| Состояние контакта | Контакт замкнут: источник питания включен, выход исправен; контакт разомкнут: источник питания выключен или отказ по DC |
| Частота преобразования | 40...70 кГц |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | от -30 до +85 °C |
| Рабочая влажность | 20...90 % RH, без конденсации |
| Температура хранения | от -40 до +85 °C |
| Температурный коэффициент | ±0,03 %/°C в диапазоне 0...60 °C |
| Вибрация | Компоненты: 10...500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтажная защелка соответствует IEC60068-2-6 |
| Рабочая высота | до 2000 м |
| Категория перенапряжения | II |
Электрическая изоляция и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL61010, BS EN/EN61558-2-16, AS/NZS 62368.1, EAC TP TC 004, BIS IS13252(Part1):2010/IEC 60950-1:2005; конструкция ориентирована на соответствие GL и BS EN/EN60204-1 по запросу |
| Испытательное напряжение изоляции | Вход-выход: 4,7 кВ AC; вход-FG: 2,5 кВ AC; выход-FG: 0,5 кВ AC; выход-DC OK: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-FG, выход-FG: 100 МОм при 500 В DC, 25 °C, 70 % RH |
Электромагнитная совместимость
Эмиссия помех
| Параметр | Стандарт | Уровень |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2 | Класс A |
| Колебания напряжения и фликер | BS EN/EN61000-3-3 | Соответствует |
| Общие стандарты ЭМС | BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN61204-3 | Соответствует |
Устойчивость к помехам
| Параметр | Стандарт | Уровень испытаний |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контактно, критерий A |
| Устойчивость к излучаемым ВЧ-полям | BS EN/EN61000-4-3 | Уровень 3, 10 В/м, критерий A |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3, 2 кВ, 5 кГц, критерий A |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 4, 2 кВ линия-линия, 4 кВ линия-земля, критерий A |
| Кондуктивные ВЧ-помехи | BS EN/EN61000-4-6 | Уровень 3, 10 В, критерий A |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 4, 30 А/м, критерий A |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | Провал более 95 % на 0,5 периода; провал 30 % на 25 периодов; прерывание более 95 % на 250 периодов |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 1900,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 313,7 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 32 × 125,2 × 102 мм (Ш × В × Г) |
| Масса | 0,5 кг |
| Упаковка | 28 шт.; 15,2 кг; 1,23 куб. фута |
Подключение и монтаж
Назначение клемм входа TB1
| Номер вывода | Назначение |
| 1 | FG, защитное заземление |
| 2 | L2 |
| 3 | L1 |
Назначение клемм выхода TB2
| Номер вывода | Назначение |
| 1 | Выход DC -V |
| 2 | Выход DC +V |
| 3, 4 | Релейный контакт DC OK |
Допустимый тип монтажной рейки: TS35/7.5 или TS35/15.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 400 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары проводов длиной 12 дюймов, оконечной параллельной емкости 0,1 мкФ и 47 мкФ.
- Допуск включает установочную погрешность, нестабильность по сети и нестабильность по нагрузке.
- При пониженном входном напряжении может потребоваться снижение нагрузки. Необходимо учитывать кривую дерейтинга.
- Для безвентиляторных моделей снижение допустимой температуры окружающей среды составляет 3,5 °C на каждые 1000 м высоты свыше 2000 м; для моделей с вентилятором - 5 °C на каждые 1000 м.
- При длительной работе на полной мощности рекомендуются монтажные зазоры: 40 мм сверху, 20 мм снизу, по 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
- Источник питания рассматривается как компонент, устанавливаемый в состав конечного оборудования. Конечное оборудование должно быть повторно проверено на соответствие требованиям по ЭМС.
