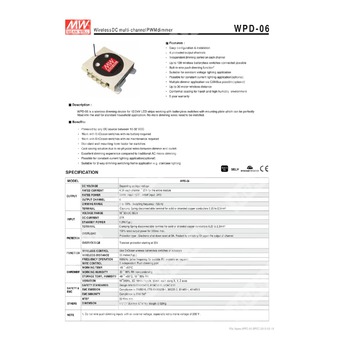

WPD-06KIT - комплект для беспроводного многоканального ШИМ-диммирования светодиодных нагрузок постоянного напряжения 10...32 В.
WPD-06KIT представляет собой комплект на базе беспроводного DC многоканального PWM-диммера WPD-06, предназначенный для управления светодиодными лентами 12/24 В от безбатарейных беспроводных выключателей EnOcean, а также от проводных кнопок Push dimming. Комплект ориентирован на системы освещения постоянного напряжения и обеспечивает независимое диммирование по шести выходным каналам.
Расшифровка партномера
| Элемент партномера | Предполагаемое значение |
| WPD | Беспроводной PWM-диммер постоянного напряжения |
| 06 | Исполнение на 6 выходных каналов |
| KIT | Комплект поставки, включающий диммер, беспроводной выключатель и соединительные разъемы |
Состав комплекта
| Позиция | Наименование | Код | Количество |
| 1 | Диммер WPD-06 | WPD-06 | 1 |
| 2 | Беспроводной безбатарейный выключатель EnOcean, 2-клавишный, 4 команды | WPD-06SWT | 1 |
| 3 | Разъем WAGO 2092-1102/002-000 | WPD-06CON | 8 |
Описание
WPD-06 представляет собой беспроводное устройство диммирования для светодиодных лент 12/24 В, работающее с безбатарейными выключателями с монтажной пластиной, которые могут устанавливаться в стену для стандартных бытовых применений. Прокладка отдельных проводов управления диммированием не требуется.
Особенности
- Простая настройка и монтаж.
- 6 защищенных выходных каналов.
- Независимое управление диммированием по каждому каналу.
- Возможность подключения до 128 беспроводных безбатарейных выключателей.
- Встроенная функция проводного кнопочного диммирования.
- Пригодность для систем освещения постоянного напряжения.
- Возможность применения в системах освещения постоянного тока с ограничением тока, опционально.
- Возможность многодиммерного применения по CANBus, опционально.
- Типовая дистанция беспроводной связи до 30 м.
- Защитное конформное покрытие для жестких условий эксплуатации и среды с высокой влажностью.
Преимущества
- Питание от любого источника постоянного напряжения в диапазоне 10...32 В.
- Работа с выключателями EnOcean без применения батарей.
- Отсутствие обслуживания беспроводных выключателей.
- Стандартный настенный форм-фактор выключателей.
- Снижение затрат за счет отсутствия физических линий связи между диммером и выключателем.
- Более качественное диммирование по сравнению с традиционным диммированием от сети переменного тока.
- Возможность применения для систем постоянного тока с ограничением тока, опционально.
- Подходит для двухстороннего управления диммированием, например в лестничных схемах освещения.
Параметры выходов
| Параметр | Значение |
| Модель базового устройства | WPD-06 |
| Выходное напряжение | Зависит от входного напряжения |
| Номинальный ток | 4,5 А на каждый канал, до 27 А на весь модуль |
| Номинальная мощность | 324 Вт при входе 12 В; 648 Вт при входе 24 В |
| Количество выходных каналов | 6 |
| Диапазон диммирования | 1...100 % |
| Частота коммутации | 125 Гц |
| Выходные разъемы | CN1...CN6 |
| Назначение выходов | CN1 — канал 1; CN2 — канал 2; CN3 — канал 3; CN4 — канал 4; CN5 — канал 5; CN6 — канал 6 |
| Тип выходных клемм | Пружинные разъемные клеммы для одножильных и многожильных медных проводников |
| Сечение проводников выходов | 0,2...2,5 мм² |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 10...32 В DC SELV |
| Входной ток | 27 А |
| Потребляемая мощность в режиме ожидания | 1,2 Вт, типовое значение |
| Входной разъем | CN0 |
| Назначение CN0 | Вход питания |
| Тип входных клемм | Пружинные разъемные клеммы для одножильных и многожильных медных проводников |
| Сечение проводников входа | 0,25...2,5 мм² |
Защита
| Параметр | Значение |
| Защита от перегрузки | 150 % от номинальной выходной мощности в течение не более 300 мс |
| Тип защиты от перегрузки | Электронное отключение при токе 5 А; повторный запуск осуществляется повторным включением соответствующего канала |
| Защита от перенапряжения | Срабатывание при 33 В |
Функциональные параметры
| Параметр | Значение |
| Беспроводное управление | Безбатарейные выключатели или исполнительные устройства EnOcean |
| Рабочая радиочастота | 868 МГц; другие диапазоны для применения вне ЕС доступны по запросу |
| Типовая дистанция беспроводной связи | 30 м |
| Проводное управление | 3 независимых входа Push dimming |
| Максимальное число подключаемых беспроводных выключателей | До 128 |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | -40...+60 °C |
| Рабочая влажность | 20...90 % RH, без конденсации |
| Температура хранения | -40...+85 °C |
| Влажность при хранении | 10...95 % RH |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z |
| Защитное исполнение поверхности | Конформное покрытие для эксплуатации в жестких условиях и при высокой влажности |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Нормы безопасности | Конструкция соответствует EN61347-1, EN61347-2-13, EN61347-2-11 |
| Электромагнитная эмиссия | Соответствие EN55015, ETSI EN300220-1, EN300220-2, EN301489-1, EN401489-3 |
| Электромагнитная устойчивость | Соответствие EN61547 |
| Класс безопасного сверхнизкого напряжения | SELV |
Надежность и механические данные
| Параметр | Значение |
| MTBF | Не менее 50 000 ч |
| Габаритные размеры | 110 × 77 × 26,4 мм |
| Масса | 0,120 кг |
| Монтажные размеры по корпусу | Корпус WPD-06, ширина 77,30 мм, длина 110,38 мм, высота 26,40 мм, межцентровое расстояние верхних крепежных отверстий 60 мм, диаметр отверстий 4 мм |
Разъемы и подключение
| Разъем | Назначение | Ответный разъем | Сечение проводника |
| CN0 | Вход питания | WAGO 2092-1104/002-000 или 2092-1102/002-000 x 2 | 0,2...2,5 мм² |
| CN1 | Выход канала 1 | WAGO 2092-1102/002-000 | 0,2...2,5 мм² |
| CN2 | Выход канала 2 | WAGO 2092-1102/002-000 | 0,2...2,5 мм² |
| CN3 | Выход канала 3 | WAGO 2092-1102/002-000 | 0,2...2,5 мм² |
| CN4 | Выход канала 4 | WAGO 2092-1102/002-000 | 0,2...2,5 мм² |
| CN5 | Выход канала 5 | WAGO 2092-1102/002-000 | 0,2...2,5 мм² |
| CN6 | Выход канала 6 | WAGO 2092-1102/002-000 | 0,2...2,5 мм² |
| CN7 | Не используется | — | — |
| CN8 | Не используется | — | — |
| CN9 | Push dimming и прочее управление | WAGO 2091-1106/002-000 | 0,2...1,5 мм² |
Назначение выводов CN9
| Контакт | Назначение |
| 1 | Опциональный кодирующий штекер |
| 2 | Общий провод |
| 3 | Вход обхода, по умолчанию разомкнут |
| 4 | Push dimming |
| 5 | Push dimming |
| 6 | Push dimming |
Кнопки управления на диммере
L, Learn:
Нажатие переводит устройство в режим сопряжения. Это индицируется миганием первого выхода. Повторное нажатие переводит режим сопряжения на следующий канал и позволяет выйти из режима сопряжения после седьмого нажатия. Если после первого нажатия никаких действий не выполняется, диммер возвращается в нормальный режим через две минуты.
C, Clear:
В режиме сопряжения длительное нажатие 1,5 с стирает сопряжение мигающего выхода.
В нормальном режиме длительное нажатие 1,5 с стирает настройки всех 6 выходов диммера, после чего устройство автоматически переходит в режим сопряжения канала 1.
Для выхода из режима сопряжения необходимо нажать кнопку L 6 раз.
Предусмотрена возможность удаления одного выключателя из одного канала без удаления остальных безбатарейных беспроводных выключателей, сопряженных с данным выходом.
Совместимые профили EnOcean
| Тип устройства | Телеграмма |
| Клавишный выключатель | RPS, F6-02-03 |
| Датчики контакта и переключатели | 1BS, D5-00-01 |
| Датчик присутствия | 4BS, A5-07-01; A5-07-02; A5-07-03 |
| Датчик освещенности, температуры и присутствия | 4BS, A5-08-01; A5-08-02; A5-08-03 |
| Датчик освещенности | 4BS, A5-06-01; A5-06-02; A5-06-03 |
Совместимые беспроводные выключатели
| Производитель | Модель |
| Legrand | 0 784 42 |
| Jung | ENO A 595 |
| Berker | 20505 + 20506.B + 21507.B |
| Siemens | 5WG4222-3AB10 |
| Busch-jaeger | 24121009 |
| Peha | 2422 03 |
| Gira | EASYSENS/ENOCEAN |
| Eltako | F4T65 |
| VIMAR | D 455/61.022 FU-BLS N |
Порядок подключения и сопряжения беспроводного выключателя
1. Подключить источник питания или LED-драйвер 10...32 В DC к разъему CN0.
2. Подключить как минимум одну светодиодную ленту к любому каналу.
3. При подключении нагрузки к каналу 1 выполнить длительное нажатие кнопки L на диммере; светодиодная нагрузка канала 1 начнет мигать, что означает режим сопряжения канала 1.
4. Нажать беспроводной безбатарейный выключатель для сопряжения. Первое нажатие назначает включение канала 1. Второе нажатие назначает выключение канала 1. После этого светодиодная нагрузка снова мигает.
5. При необходимости сопряжения дополнительных выключателей для этого же канала повторить процедуру.
6. Последовательными нажатиями кнопки L перейти к каналам 2...6.
7. После настройки канала 6 нажать кнопку L для завершения сопряжения.
8. Для диммирования: нажать выключатель для включения света, повторно нажать и удерживать до достижения требуемого уровня яркости, затем отпустить выключатель.
Порядок подключения и сопряжения проводной кнопки Push dimming
В устройстве предусмотрены три независимых входа Push dimming.
1. Подключить источник питания или LED-драйвер 10...32 В DC к CN0.
2. Подключить как минимум одну светодиодную ленту к любому каналу.
3. Подключить кнопку между любым из выводов 4, 5 или 6 и выводом 2 общего провода разъема CN9.
4. При подключении нагрузки к каналу 1 и кнопки, например, между выводами 6 и 2, выполнить длительное нажатие кнопки L; нагрузка канала 1 начнет мигать.
5. Нажать кнопку Push dimming для сопряжения. Первое нажатие назначает включение канала 1. Второе нажатие назначает выключение канала 1. После этого нагрузка снова мигает.
6. При необходимости сопряжения дополнительных кнопок или беспроводных выключателей повторить процедуру.
7. Кнопкой L последовательно перейти к каналам 2...6.
8. После настройки нажать кнопку L для завершения сопряжения.
9. Для диммирования: нажать кнопку для включения света, повторно нажать и удерживать до достижения требуемого уровня яркости, затем отпустить кнопку.
Упаковка и комплектность поставки
| Параметр | Значение |
| Исполнение поставки | Комплект |
| Код комплекта | WPD-06KIT |
| Содержимое упаковки | 1 диммер WPD-06, 1 беспроводной безбатарейный выключатель EnOcean 2 Key, 8 разъемов WAGO 2092-1102/002-000 |
| Возможность отдельного заказа компонентов | Разъем и выключатель могут заказываться отдельно |
Примечания
Не допускается подавать внешнее напряжение на входы Push dimming, в особенности сетевое напряжение 230 В.
