XBG-100-A
нет на складе

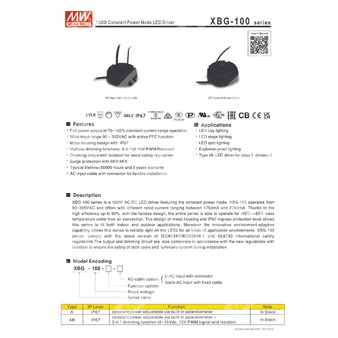

XBG-100-A - светодиодный драйвер постоянной мощности 100 Вт для питания светодиодных светильников.
Расшифровка партномера
| Обозначение | Расшифровка |
| XBG | Серия светодиодных драйверов MEAN WELL XBG |
| 100 | Номинальная мощность 100 Вт |
| A | Исполнение с встроенным подстроечным потенциометром для регулировки постоянной мощности; IP67 |
Назначение и особенности
Серия XBG-100 представляет собой AC/DC светодиодный драйвер мощностью 100 Вт с режимом постоянной мощности. Устройство работает от сети переменного тока 90–305 В и обеспечивает стабильное питание светодиодных нагрузок в широком диапазоне выходных токов, с настройкой через встроенный потенциометр. Конструкция выполнена в металлическом корпусе с защитой IP67, что позволяет применять изделие как в помещении, так и на открытом воздухе. Драйвер рассчитан на работу в условиях повышенных требований к надежности и соответствует современным нормам безопасности.
Особенности
- Полная выходная мощность в области 70–100% диапазона постоянного тока.
- Широкий диапазон входного напряжения 90–305 В переменного тока с активной коррекцией коэффициента мощности.
- Металлический корпус с защитой IP67.
- Встроенный подстроечный потенциометр для регулировки постоянной мощности.
- Светодиодный драйвер с изолированным диммированием для соответствия актуальным требованиям безопасности.
- Защита от импульсных перенапряжений 6 кВ / 4 кВ.
- Типовой ресурс более 50 000 часов.
- Поставляется с кабелем входа переменного тока с разъемом для удобства монтажа.
Применение
- Промышленное и уличное светодиодное освещение.
- Светодиодные high bay светильники.
- Светодиодные прожекторы.
- Сценическое освещение.
- Взрывозащищенные светильники.
- Светильники класса HL для класса I, раздел 2.
Описание
XBG-100-A — это источник питания AC/DC для светодиодов с режимом постоянной мощности. Серия рассчитана на эксплуатацию от сети 90–305 В AC и позволяет использовать различные выходные токи в диапазоне от 1750 до 2780 мА. Благодаря высокой эффективности до 92%, бесвентиляторной конструкции и металлическому корпусу драйвер может работать при температуре корпуса от -40 до +85 °C при естественной конвекции.
Конструкция с классом защиты IP67 обеспечивает устойчивость к воздействию пыли и влаги, а также делает изделие пригодным для использования в наружных и тяжелых промышленных условиях. Серия соответствует современным международным требованиям безопасности, включая IEC 61347, IEC 60598-1 и UL8750. Выходная и диммирующая цепи выполнены с изоляцией для повышения безопасности при монтаже и эксплуатации.
Таблица параметров
| Параметр | Значение |
| Модель | XBG-100-A |
| Номинальная мощность | 100 Вт |
| Диапазон постоянного тока | 875–2780 мА |
| Полный диапазон тока при полной мощности | 1750–2780 мА |
| Диапазон регулировки тока | 875–2780 мА |
| Диапазон выходного напряжения | 27–56 В |
| Максимальное напряжение холостого хода | 60 В |
| Частота сети | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| Коэффициент полезного действия | 92% тип. |
| Потребляемый ток по сети | 1,1 А при 115 В AC; 0,5 А при 230 В AC; 0,42 А при 277 В AC |
| Пусковой ток | 50 А холодный старт, длительность 400 мкс, измерение при 50% Ipeak, при 230 В AC; по NEMA 410 |
| Ток утечки | < 0,75 мА при 277 В AC |
| Пульсации выходного тока | 3,0% макс. при номинальном токе |
| Допуск по току | ±5% |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…60 °C |
| Время установления | 500 мс при 230 В AC; 1200 мс при 115 В AC |
| Сечение по режиму мощности | Полная мощность в области 70–100% диапазона постоянного тока |
| Входное напряжение | 90–305 В AC / 127–431 В DC |
| Температура эксплуатации | Температура корпуса Tcase: -40…+85 °C |
| Максимальная температура корпуса | +85 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура хранения и влажность | -40…+80 °C, 10–95% RH, без конденсации |
| Вибрация | 10–500 Гц, 5G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
| MTBF | 2871,3 тыс. ч минимум по Telcordia SR-332; 188,8 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Срок службы | 50 000 ч минимум |
| Размеры | Ø130 мм × 56 мм |
| Масса | 0,8 кг |
| Упаковка | 16 шт. / 14,8 кг / 1,57 куб. фута |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90–305 В AC / 127–431 В DC |
| Диапазон входной частоты | 47–63 Гц |
| Входной ток | 1,1 А при 115 В AC; 0,5 А при 230 В AC; 0,42 А при 277 В AC |
| Пусковой ток | 50 А холодный старт, длительность 400 мкс, при 230 В AC |
| Ток утечки | < 0,75 мА при 277 В AC |
| Коэффициент мощности | PF ≥ 0,97 / 115 В AC; PF ≥ 0,95 / 230 В AC; PF ≥ 0,92 / 277 В AC |
| Импульсная защита | 6 кВ / 4 кВ |
Выходные параметры
| Параметр | Значение |
| Номинальный выходной режим | Постоянная мощность |
| Выходной ток | 1750–2780 мА в области полной мощности; регулируется в диапазоне 875–2780 мА |
| Выходное напряжение | 27–56 В |
| Напряжение холостого хода | 60 В макс. |
| Пульсации выходного тока | 3,0% макс. при номинальном токе |
| Допуск по току | ±5% |
| Температурный коэффициент | ±0,03%/°C |
| Поведение при перегрузке | Ограничение постоянным током или режим «hiccup», автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Ограничение постоянным током или режим «hiccup», автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 61–78 В; отключение выходного напряжения, повторное включение после устранения неисправности |
| Защита от перегрева | Отключение выходного напряжения, повторное включение после устранения неисправности |
Диммирование
| Параметр | Значение |
| Тип диммирования | 3 в 1: 0–10 В DC, ШИМ 10 В и резистивное |
| Диапазон сигнала диммирования | 0–10 В DC; ШИМ 10 В, 100 Гц – 3 кГц; резистор |
| Ток источника диммирования | 100 мкА тип. |
| Минимальный уровень диммирования | Около 8% |
| Уровень 0% | При 0 Ом, 0 В DC или ШИМ-сигнале с коэффициентом заполнения 0% |
| Подключение | Не соединять DIM- с Vo- |
Защита и безопасность
| Параметр | Значение |
| Перенапряжение | 61–78 В |
| Перегрев | Отключение с автоматическим восстановлением после устранения причины |
| Короткое замыкание | Режим ограничения или hiccup, автоматическое восстановление |
| Перегрузка | 105–150% |
| Изоляция | Вход-выход: 3,75 кВ AC; вход-PE: 2 кВ AC; выход-PE: 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм минимум при 500 В DC, 25 °C, 70% RH |
| Стандарты безопасности | UL8750 (тип HL), CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, IS15885(Part2/Sec13), GB19510.1, GB19510.14, IP67, EAC TP TC 004 |
Электромагнитная совместимость
| Параметр | Значение |
| Эмиссия по проводимым помехам | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Эмиссия по излучаемым помехам | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Гармонические составляющие тока | BS EN/EN61000-3-2, GB17625.1; класс C при нагрузке ≥50% |
| Фликер напряжения | BS EN/EN61000-3-3 |
| ESD | Уровень 3, 8 кВ воздушный; уровень 2, 4 кВ контактный |
| Излучаемые помехи | Уровень 3 |
| EFT/Burst | Уровень 3 |
| Импульсные помехи | 4 кВ линия-линия; 6 кВ линия-земля |
| Кондуктивные помехи | Уровень 3 |
| Магнитное поле | Уровень 4 |
| Провалы и прерывания напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
Прочие данные
| Параметр | Значение |
| Диапазон рабочей влажности | 20–95% RH, без конденсации |
| Диапазон температуры хранения | -40…+80 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Высотная поправка | Снижение температуры окружающей среды на 3,5 °C/1000 м для моделей без вентилятора при высоте выше 2000 м |
| Подключение AC | Кабель питания AC с разъемом |
| Тип исполнения по кабелю AC | Исполнение с фиксированным кабелем или с разъемом |
Габаритные и монтажные данные
| Параметр | Значение |
| Габариты корпуса | Ø130 мм × 56 мм |
| Диаметр корпуса по чертежу | 126,6 мм |
| Монтажные отверстия | 4 отверстия Ø6,0 мм |
| Точка измерения температуры корпуса | tc |
| Точка измерения температуры окружающей среды | Ta |
| Допустимая масса светильника с драйвером | Не более 10 кг |
Примечания
- Все параметры, не отмеченные особо, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- При пониженном входном напряжении может потребоваться снижение нагрузки.
- Драйвер рассматривается как компонент для применения в составе конечного изделия; EMC-показатели зависят от полной установки.
- Время установления измеряется при первом холодном включении; повторные включения могут увеличить это время.
- Типичный ресурс более 50 000 часов обеспечивается при температуре корпуса tc, особенно в точке tc/TMP, около 75 °C или ниже.
- Для выполнения требований ErP драйвер может использоваться только за выключателем, не будучи постоянно подключенным к сети.
- Для моделей A/AB при применении в Type HL требуется встроенное использование либо заполнение отверстия подстройки компаундом.
- Для высоты выше 2000 м требуется температурный дерейтинг.
- Для водозащищенного монтажа следует руководствоваться пользовательским руководством.
