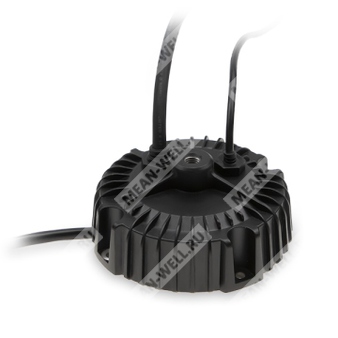

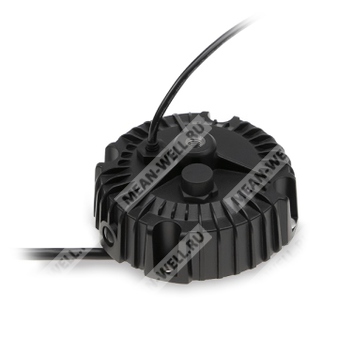

XBG-100-AB - светодиодный драйвер постоянной мощности 100 Вт для промышленных и наружных светильников.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| XBG | Серия светодиодных драйверов Mean Well XBG |
| 100 | Номинальная мощность 100 Вт |
| A | Исполнение с подстроечным резистором для настройки постоянной мощности |
| B | Исполнение с функцией диммирования 3 в 1: 0–10 В, PWM, резистор |
Назначение
XBG-100-AB — AC/DC светодиодный источник питания с режимом постоянной мощности, предназначенный для питания светодиодных светильников, включая bay lighting, stage lighting, spot lighting, а также взрывозащищённые светильники и светильники типа HL для класса I, Division 2.
Особенности
- Выходная мощность 100 Вт.
- Работа в режиме постоянной мощности.
- Широкий диапазон входного напряжения 90–305 В переменного тока.
- Активная коррекция коэффициента мощности.
- Высокий КПД — до 92%.
- Металлический корпус с степенью защиты IP67.
- Безвентиляторное исполнение.
- Полная выходная мощность доступна в диапазоне 70–100% по току постоянного режима.
- Изолированная цепь диммирования в соответствии с требованиями безопасности.
- Защита от импульсных перенапряжений 6 кВ / 4 кВ.
- Типичный срок службы более 50 000 часов при соответствующем тепловом режиме.
- Входной кабель AC оснащён коннектором для гибкого монтажа.
- Функция 3 в 1 диммирования: 0–10 В DC, ШИМ 10 В, резистор.
Применение
- Светильники типа LED bay lighting.
- Сценическое освещение LED stage lighting.
- Прожекторное освещение LED spot lighting.
- Взрывозащищённое освещение.
- Светодиодные драйверы типа HL для класса I, Division 2.
Описание
Серия XBG-100 представляет собой AC/DC светодиодные драйверы мощностью 100 Вт с режимом постоянной мощности. Устройства рассчитаны на питание от сети 90–305 В AC и обеспечивают несколько вариантов номинального тока в диапазоне от 1750 мА до 2780 мА. Благодаря высокому КПД до 92% и безвентиляторной конструкции серия предназначена для работы при температуре корпуса от -40 до +85 °C при свободной конвекции воздуха.
Металлический корпус и степень защиты IP67 позволяют использовать изделие как внутри помещений, так и вне помещений. Изделие соответствует актуальным требованиям IEC61347, IEC60598-1 и UL8750. Выходная и цепь диммирования выполнены с изоляцией, что повышает безопасность при монтаже и эксплуатации.
Расшифровка исполнения
| Тип | Степень защиты | Функция | Примечание |
|---|
| A | IP67 | Настройка режима постоянной мощности встроенным потенциометром | В наличии |
| AB | IP67 | Настройка встроенным потенциометром + диммирование 3 в 1 (0–10 В DC, PWM 10 В, резистор) | В наличии |
Параметры
Выход
| Параметр | Значение |
|---|
| Номинальный ток по умолчанию | 2100 мА |
| Номинальная мощность | 100 Вт |
| Диапазон тока в режиме полной мощности | 1750–2780 мА |
| Диапазон регулировки тока | 875–2780 мА |
| Диапазон выходного напряжения | 27–56 В |
| Максимальное напряжение холостого хода | 60 В |
| Температурный коэффициент | ±0,03%/°C (0–60 °C) |
| Пульсации тока | Максимум 3,0% при номинальном токе |
| Допуск по току | ±5% |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90–305 В AC / 127–431 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| КПД | 92% (тип.) |
| Потребляемый ток | 1,1 А при 115 В AC; 0,5 А при 230 В AC; 0,42 А при 277 В AC |
| Пусковой ток | 50 А холодный старт, длительность 400 мкс, измерено при 50% Ipeak при 230 В AC; согласно NEMA 410 |
| Ток утечки | <0,75 мА при 277 В AC |
Защита
| Параметр | Значение |
|---|
| Перегрузка по мощности | 105–150%; режим Hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Ограничение постоянным током или режим Hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 61–78 В; выход отключается, восстановление после перезапуска и устранения неисправности |
| Перегрев | Выход отключается, восстановление после перезапуска и устранения неисправности |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-PE: 2 кВ AC; O/P-PE: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-PE, O/P-PE: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Изоляция цепи диммирования | Изолированная схема, соответствует актуальным требованиям безопасности |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура корпуса | -40…+85 °C |
| Максимальная температура корпуса | +85 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH, без конденсации |
| Вибрация | 10–500 Гц, 5 G, по 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
Надёжность, ресурс, масса и габариты
| Параметр | Значение |
|---|
| MTBF | 2871,3 тыс. ч минимум по Telcordia SR-332(Bellcore); 188,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Срок службы | 50 000 ч минимум |
| Типичная наработка | Более 50 000 ч при температуре tc около 75 °C или ниже |
| Габариты | Ø130 мм × 56 мм |
| Масса | 0,8 кг |
| Упаковка | 16 шт.; 14,8 кг; 1,57 куб. фута |
Электромагнитная совместимость
| Параметр | Норматив / уровень |
|---|
| Проводимые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Излучаемые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Гармонические составляющие тока | BS EN/EN61000-3-2, GB17625.1, класс C при нагрузке ≥50% |
| Фликер напряжения | BS EN/EN61000-3-3 |
| ESD | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное излучение | Уровень 3 |
| Быстрые переходные процессы | Уровень 3 |
| Импульсные помехи | 4 кВ линия-линия; 6 кВ линия-земля |
| Кондуктивные помехи | Уровень 3 |
| Магнитное поле | Уровень 4 |
| Провалы и прерывания напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
| THD | <10% при нагрузке ≥50% на 115/230 В AC и при нагрузке ≥75% на 277 В AC |
Примечания
- Все параметры, не оговорённые отдельно, измерены при 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- При пониженном входном напряжении может потребоваться снижение выходной нагрузки.
- Источником питания изделие считается компонентом, предназначенным для работы в составе конечного оборудования; EMC-показатели зависят от полной установки.
- Длительность времени запуска измеряется при первом холодном включении; повторные циклы включения/выключения могут увеличить это время.
- Указанный ресурс 50 000 ч относится к типичному режиму, когда температура tc, особенно в точке tc/TMP, составляет около 75 °C или ниже.
- Для соответствия требованиям ErP светильник должен использоваться только за выключателем и не должен быть постоянно подключён к сети.
- Для исполнения A/AB необходимо учитывать встроенное применение либо заполнение отверстия регулировки Io компаундом, чтобы соответствовать применению Type HL.
- Для высот свыше 2000 м требуется снижение температуры окружающей среды: 3,5 °C/1000 м для безвентиляторных моделей.
- Изделия, поставляемые в регионы Америки, могут не иметь логотипов PSE/CCC/BIS/KC.
- Для требований по установке и защите от воды следует руководствоваться руководством пользователя.
Монтаж и конструктив
Корпус цилиндрический, металлический, с крепёжными отверстиями. Допустимы варианты установки: подвес, цепь, светильник high bay. Для монтажа необходимо соблюдать меры по защите корпуса от ударов и вибрации, а также проверять целостность изделия при повреждении упаковки.
Все винты, включая подвесной, должны устанавливаться с пружинной шайбой и надёжно затягиваться. Масса всего светильника, включая драйвер, не должна превышать 10 кг.
