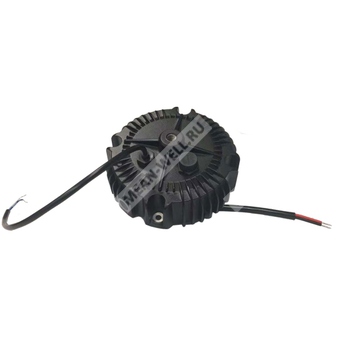

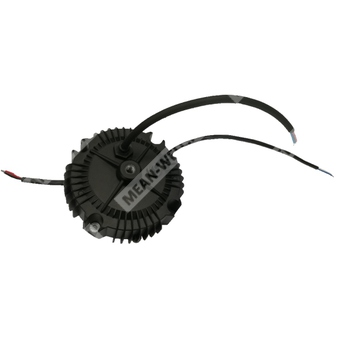

XBG-160-AB
XBG-160-AB - светодиодный драйвер постоянной мощности для промышленных и наружных светильников.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|---|
| XBG | Серия светодиодных драйверов |
| 160 | Номинальная мощность 160 Вт |
| AB | Исполнение с функцией диммирования 3 в 1 и встроенным потенциометром |
Назначение
Компонент XBG-160-AB представляет собой AC/DC светодиодный драйвер с режимом постоянной мощности, предназначенный для питания мощных светодиодных модулей в промышленном и наружном освещении.
Описание
Серия XBG-160 — это источник питания для светодиодов мощностью 160 Вт, работающий от сети переменного тока 90–305 В и обеспечивающий режим постоянной мощности в широком диапазоне нагрузки. Для исполнения AB предусмотрена функция диммирования 3 в 1: управление по напряжению 0–10 В DC, по ШИМ-сигналу 10 В и через сопротивление. Конструкция выполнена в металлическом корпусе с уровнем защиты IP67, что допускает применение в условиях повышенной влажности и запыленности. Изделие рассчитано на работу без вентилятора, с естественной конвекцией.
Драйвер ориентирован на применение в светильниках класса high bay, прожекторном и сценическом освещении, а также во взрывозащищенных светильниках и светильниках типа HL для класса I, division 2.
Общие характеристики
| Параметр | Значение |
|---|---|
| Серия | XBG-160 |
| Тип | AC/DC светодиодный драйвер |
| Режим работы | Постоянная мощность |
| Номинальная мощность | 160 Вт |
| Тип исполнения | AB |
| Корпус | Металлический |
| Степень защиты | IP67 |
| Охлаждение | Естественная конвекция, без вентилятора |
Входные параметры
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 90–305 В AC; 127–431 В DC |
| Частота сети | 47–63 Гц |
| Ток потребления | 2,0 А при 115 В AC; 0,8 А при 230 В AC; 0,7 А при 277 В AC |
| Коэффициент мощности | 0,97 при 115 В AC; 0,95 при 230 В AC; не менее 0,92 при 277 В AC, при полной нагрузке |
| Пусковой ток | 50 А, длительность 620 мкс, измерение при 50% Ipeak на 230 В AC |
| Ток утечки | < 0,75 мА при 277 В AC |
| Нагрузка на автоматический выключатель 16 А | 4 устройства для автомата типа B; 7 устройств для автомата типа C при 230 В AC |
Выходные параметры
| Параметр | Значение |
|---|---|
| Диапазон выходного тока | 1425–4100 мА |
| Заводская уставка тока | 3300 мА |
| Диапазон регулировки тока | 2850–4100 мА |
| Диапазон при полной мощности | 2850–4100 мА |
| Диапазон напряжения | 34–56 В |
| Максимальное напряжение холостого хода | 60 В |
| Токовая пульсация | Не более 5,0% при номинальном токе |
| Допуск по току | ±5% |
| Время выхода на режим | 500 мс при 230 В AC; 2000 мс при 115 В AC |
Режим постоянной мощности и рабочая область
| Параметр | Значение |
|---|---|
| Область постоянной мощности | 70–100% режима постоянной мощности |
| Рабочая область LED-модуля | Показана для серии XBG-160 на графике I–V |
| Характерные точки области | 1425 мА / 56 В; 2850 мА / 56 В; 4100 мА / 39 В; 2850 мА / 34 В; 4100 мА / 34 В |
Защитные функции
| Параметр | Значение |
|---|---|
| Защита от короткого замыкания | Режим hiccup с автоматическим восстановлением после устранения неисправности |
| Защита от перегрузки по току | 95–108%, режим ограничения постоянного тока с автоматическим восстановлением |
| Защита от перенапряжения | 61–78 В; отключение выходного напряжения с последующим восстановлением после повторного включения |
| Защита от перегрева | Отключение выходного напряжения с последующим восстановлением после повторного включения |
| Защита по линии питания | Активная коррекция коэффициента мощности |
Параметры эффективности и качества электропитания
| Параметр | Значение |
|---|---|
| КПД | 93% тип. |
| THD | Менее 10% при нагрузке ≥60% на 115/230 В AC и при нагрузке ≥75% на 277 В AC |
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Рабочая температура корпуса | -40…+90 °C |
| Максимальная температура корпуса | +90 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…60 °C |
| Вибрация | 10–500 Гц, 5G, 12 мин./цикл, по 72 мин. вдоль осей X, Y, Z |
| Снижение параметров по высоте | 3,5 °C/1000 м для моделей без вентилятора при высоте выше 2000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|---|
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм минимум при 500 В DC и 25 °C / 70% RH |
ЭМС и стандарты
| Параметр | Значение |
|---|---|
| Стандарты безопасности | UL8750 (тип HL), CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, IS15885(Part2/Sec13), GB19510.1, GB19510.14, IP67, EAC TP TC 004 |
| ЭМС по помехоустойчивости | BS EN/EN55024, BS EN/EN61204-3, BS EN/EN61000-6-2 |
| ЭМС по эмиссии | BS EN/EN55015 (CISPR15), GB/T 17743; BS EN/EN61000-3-2, GB17625.1; BS EN/EN61000-3-3 |
| ЭСР | Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контакт |
| Радиопомехи | Уровень 3 |
| Быстрые переходные процессы | Уровень 3 |
| Импульсные перенапряжения | 4 кВ линия-линия, 6 кВ линия-земля |
| Кондуктивные помехи | Уровень 3 |
| Магнитное поле | Уровень 4 |
| Провалы и прерывания напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
Надежность, масса, габариты и упаковка
| Параметр | Значение |
|---|---|
| MTBF | 3173,6 тыс. часов минимум по Telcordia SR-332 (Bellcore); 282,4 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Срок службы | 50 000 часов минимум |
| Масса | 1,25 кг |
| Упаковка | 8 шт. / 11,5 кг / 0,93 куб. фута |
| Габариты | Ø151,5 мм × 60 мм |
Подключение и исполнение кабелей
| Элемент | Назначение |
|---|---|
| AC/L | Фаза сети |
| AC/N | Нейтраль сети |
| FG | Защитное заземление |
| DIM+ | Положительный вывод цепи диммирования |
| DIM- | Отрицательный вывод цепи диммирования |
| +V | Положительный выход |
| -V | Отрицательный выход |
Применение
- Светодиодное освещение промышленных объектов
- Светодиодные светильники для больших высот
- Прожекторное освещение
- Сценическое освещение
- Взрывозащищенное освещение
- Светильники типа HL для класса I, division 2
Примечания
1. Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
2. При низком входном напряжении может потребоваться снижение мощности; детали приведены в разделе статических характеристик.
3. Драйвер рассматривается как компонент, предназначенный для работы в составе конечного изделия. Поскольку ЭМС зависит от полной установки, производитель конечного оборудования обязан повторно подтвердить соответствие ЭМС для всей сборки.
4. Время запуска измеряется при первом холодном включении. Повторные циклы включения/выключения могут увеличивать время запуска.
5. Типичный срок службы более 50 000 часов обеспечивается при температуре Tcase, особенно в точке tc (или TMP по DLC), примерно 70 °C или ниже.
6. Для выполнения требований последних норм ErP по светильникам данный светодиодный драйвер должен использоваться только за выключателем и не должен быть постоянно подключен к сети.
7. Для сведений по гарантии необходимо обращаться к официальному заявлению производителя.
8. Для высоты эксплуатации выше 2000 м снижение температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
9. Продукция, поставляемая в регионы Америки, может не иметь маркировки PSE/CCC/BIS/KC.
10. Для применения и мер предосторожности при монтаже с учетом водозащиты следует использовать руководство пользователя.
11. Для исполнений A/AB необходимо учитывать встроенное применение или заполнение отверстия регулировки тока компаундом, чтобы соответствовать применению Type HL.
