XBG-240-A
нет на складе

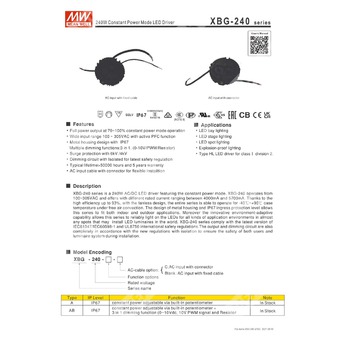

XBG-240-A - светодиодный драйвер постоянной мощности для питания промышленных LED-светильников.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|---|
| XBG | Серия источников питания для светодиодов |
| 240 | Номинальная мощность 240 Вт |
| A | Исполнение с постоянной регулировкой мощности через встроенный потенциометр |
Назначение
Компонент XBG-240-A представляет собой AC/DC светодиодный драйвер мощностью 240 Вт с режимом постоянной мощности. Он предназначен для питания светодиодных светильников промышленного и наружного применения, включая высокие светильники, прожекторы, сценическое освещение, взрывозащищённые светильники и светильники класса HL для класса I, раздел 2.
Особенности
- Режим постоянной мощности с полной выходной мощностью в диапазоне 70–100% работы.
- Широкий диапазон входного напряжения 100–305 В переменного тока с активной коррекцией коэффициента мощности.
- Металлический корпус со степенью защиты IP67.
- Регулировка выходного режима через встроенный потенциометр.
- Ограничение тока, защита от короткого замыкания, перенапряжения и перегрева.
- Изолированная цепь диммирования для соответствия актуальным требованиям безопасности.
- Типовой ресурс более 50000 часов.
- Версии с фиксированным кабелем питания или с кабелем питания с разъёмом.
Области применения
- Светодиодное освещение больших залов и промышленных объектов.
- Сценическое светодиодное освещение.
- Светодиодные прожекторы.
- Взрывозащищённое освещение.
- Светильники типа HL для класса I, раздел 2.
Основные электрические параметры
| Параметр | Значение |
|---|---|
| Номинальная мощность | 240 Вт |
| Номинальный выходной ток | 4900 мА |
| Диапазон установки выходного тока | 2000–5700 мА |
| Диапазон тока в зоне полной мощности | 4000–5700 мА |
| Диапазон постоянного тока | 4000–5700 мА |
| Диапазон выходного напряжения | 30–60 В |
| Напряжение холостого хода, максимум | 65 В |
| Диапазон напряжения для полной мощности | 66–78 В |
| Точность тока | ±5% |
| Пульсации тока | не более 4,0% от номинального тока |
| Время включения | 500 мс при 230 В переменного тока; 1200 мс при 115 В переменного тока |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…60°C |
Входные параметры
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 100–305 В переменного тока; 142–431 В постоянного тока |
| Частота сети | 47–63 Гц |
| Коэффициент мощности | 0,97 при 115 В; 0,95 при 230 В; не менее 0,92 при 277 В, при полной нагрузке |
| Коэффициент полезного действия | 93% тип. |
| Входной ток | 3,2 А при 115 В; 1,3 А при 230 В; 1,2 А при 277 В |
| Пусковой ток | 65 А, холодный старт, длительность 600 мкс, измерение при 50% Ipeak на 230 В; по NEMA 410 |
| Ток утечки | менее 0,75 мА при 277 В |
| Потребление в режиме ожидания | менее 0,5 Вт для исполнения AB |
| Максимальное число источников на автомате 16 А | 3 шт. для автоматического выключателя типа B; 5 шт. для типа C при 230 В |
Параметры защиты
| Параметр | Значение |
|---|---|
| Защита от короткого замыкания | Режим циклического перезапуска или ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 66–78 В; отключение выходного напряжения с восстановлением после повторного включения |
| Защита от перегрева | Отключение выходного напряжения с восстановлением после повторного включения |
Изоляция и электрическая прочность
| Параметр | Значение |
|---|---|
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ переменного тока; I/P-PE: 2 кВ переменного тока; O/P-PE: 1,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25°C / 70% RH |
Условия эксплуатации и окружающей среды
| Параметр | Значение |
|---|---|
| Рабочая температура корпуса | -40…+85°C |
| Максимальная температура корпуса | +85°C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура хранения и влажность | -40…+80°C, 10–95% RH, без конденсации |
| Вибрация | 10–500 Гц, 5G, 12 мин/цикл, продолжительность 72 мин по осям X, Y, Z |
| Работа на высоте | Снижение допустимой температуры окружающей среды на 3,5°C/1000 м для моделей без вентилятора и на 5°C/1000 м для моделей с вентилятором выше 2000 м |
ЭМС
| Параметр | Значение |
|---|---|
| Эмиссия по проводимым помехам | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Эмиссия по излучаемым помехам | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Гармонические составляющие тока | Class C при нагрузке ≥50% |
| Мерцание напряжения | BS EN/EN61000-3-3 |
| Устойчивость к электростатическому разряду | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Устойчивость к радиочастотному полю | Уровень 3 |
| Устойчивость к импульсным помехам | Уровень 3 |
| Устойчивость к перенапряжениям | 4 кВ линия-линия; 6 кВ линия-земля |
| Устойчивость к наведённым помехам | Уровень 3 |
| Устойчивость к магнитному полю | Уровень 4 |
| Устойчивость к провалам и прерываниям напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
Надёжность, ресурс, размеры и упаковка
| Параметр | Значение |
|---|---|
| MTBF | 3491,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 154,6 тыс. ч минимум по MIL-HDBK-217F (25°C) |
| Типовой ресурс | 50 000 ч минимум |
| Габариты | Ø176 × 65 мм (диаметр × высота) |
| Масса | 1,92 кг |
| Упаковка | 8 шт. / 17,5 кг / 1,47 куб. фута |
Механические данные
Корпус выполнен в круглом металлическом исполнении. Варианты поставки включают:
- исполнение A — кабель питания с фиксированным выводом;
- исполнение AB — кабель питания с фиксированным выводом и цепь диммирования 3-в-1;
- исполнение A-C — кабель питания с разъёмом;
- исполнение AB-C — кабель питания с разъёмом и цепь диммирования 3-в-1.
Диммирование
Для исполнения AB предусмотрено диммирование 3-в-1 между выводами DIM+ и DIM-:
- 0–10 В постоянного тока;
- ШИМ-сигнал 10 В;
- резистивное управление.
Источник тока цепи диммирования от драйвера: 100 мкА тип.
Минимальный уровень диммирования составляет около 8%. При уровне входа 0 Ом или 0 В постоянного тока, а также при ШИМ-сигнале с коэффициентом заполнения 0%, выходной ток может снижаться до 0%.
Не допускается соединение DIM- с Vo-.
Подключение
Назначение жил для силового подключения:
- AC/L — коричневый;
- AC/N — синий;
- PE — зелёно-жёлтый;
- +V — красный;
- -V — чёрный.
Для диммирования AB-исполнения используются проводники DIM+ (фиолетовый) и DIM- (розовый).
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В переменного тока, номинальном токе и температуре окружающей среды 25°C.
- При низком входном напряжении может потребоваться снижение мощности. Следует учитывать раздел с статической характеристикой.
- Драйвер рассматривается как компонент для установки в конечное изделие. Поскольку ЭМС зависит от полной установки, производитель конечного изделия должен повторно подтвердить соответствие ЭМС для всей системы.
- Время запуска измеряется при первом холодном включении. Повторные включения и выключения могут увеличить время запуска.
- Указанный ресурс более 50 000 часов достигается при температуре корпуса, особенно в точке tc или TMP, около 75°C либо ниже.
- Для выполнения требований актуального регламента ErP данный источник питания допускается использовать только за выключателем и без постоянного соединения с сетью.
- Для реализации требований по классу HL для исполнения A/AB необходимо учитывать встраивание или заполнение отверстия регулировки тока компаундом.
- При эксплуатации на высоте выше 2000 м требуется учитывать температурную дерейтинговую поправку.
- Для исполнения A/AB-C кабель питания является опцией и поставляется за отдельную плату.
- Для IP67 и водозащищённого монтажа следует руководствоваться инструкцией по установке перед применением.
