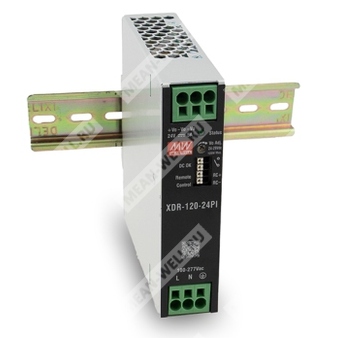

XDR-120-24 - AC/DC источник питания 120 Вт на DIN рейку с выходом 24 В для промышленного применения.
Расшифровка партномера
| Фрагмент партномера |
Значение |
| XDR |
Серия высококлассных ультратонких промышленных источников питания на DIN рейку |
| 120 |
Номинальная выходная мощность 120 Вт |
| 24 |
Номинальное выходное напряжение 24 В |
| Суффикс отсутствует |
Исполнение с винтовыми клеммами |
Назначение
XDR-120-24 представляет собой промышленный AC/DC источник питания для установки на DIN рейку TS35/7.5 или TS35/15. Модель предназначена для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное выходное напряжение 24 В постоянного тока с номинальной мощностью 120 Вт. Изделие ориентировано на применение в системах промышленного управления, автоматизации, полупроводниковом оборудовании и электромеханической аппаратуре.
Особенности
- Вход 85...305 В переменного тока с коррекцией коэффициента мощности, допускается 277 В переменного тока.
- Глобальные сертификаты для нескольких областей применения: ITE 62368-1, промышленное применение 61558-1 и 61558-2-16, 61010, морское исполнение DNV, SEMI F47, Class I Div.2 HazLoc.
- Ультратонкий корпус шириной 30 мм.
- КПД до 94%.
- Малая потребляемая мощность без нагрузки: 0,9...1 Вт в режиме дистанционного выключения, 2 Вт в режиме дистанционного включения.
- Поддержка пиковой мощности до 200%.
- Поддержка кратковременного пикового тока до 600%.
- Встроенная схема ограничения тока с режимом постоянного тока.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Безвентиляторное исполнение с охлаждением естественной конвекцией.
- Категория перенапряжения III.
- Широкий диапазон рабочих температур от минус 40 до плюс 85 °C.
- Работа на высоте до 5000 м.
- Встроенное дистанционное включение и выключение, а также релейный контакт DC OK.
- Низкий пусковой ток.
- Встроенный ORing FET.
- Печатная плата с защитным покрытием.
- Установка на DIN рейку TS-35/7.5 или TS-35/15.
Области применения
- Промышленные системы управления.
- Оборудование для производства полупроводников.
- Заводская автоматизация.
- Электромеханическая аппаратура.
Описание
Серия XDR-120 представляет собой линейку высококлассных промышленных источников питания мощностью 120 Вт в ультратонком исполнении для монтажа на DIN рейку. Для модели XDR-120-24 характерен узкий корпус шириной 30 мм, что позволяет минимизировать занимаемое пространство в шкафах автоматики и распределительных узлах.
Источник питания рассчитан на универсальный входной диапазон 85...305 В переменного тока, пригодный для глобального применения. Устройство обеспечивает высокий КПД до 94% и низкое энергопотребление в режиме без нагрузки. Реализован режим постоянного тока с поддержкой пиковой мощности до 200% в течение более 5 секунд, а также способность выдерживать кратковременные импульсы тока до 600% от номинального.
Модель выполнена в безвентиляторной конструкции с естественным охлаждением и рассчитана на работу в широком температурном диапазоне. Предусмотрены функции дистанционного управления выходом, релейной сигнализации исправного выходного напряжения DC OK, защита от обратного напряжения со стороны нагрузки с использованием ORing FET, а также базовая защита печатного узла от влаги и пыли благодаря защитному покрытию.
Выходные параметры
| Параметр |
Значение для XDR-120-24 |
| Номинальное выходное напряжение |
24 В |
| Диапазон выходного тока |
0...5 А |
| Номинальная выходная мощность |
120 Вт |
| Пиковый ток в течение 5 с |
10 А |
| Пиковая мощность в течение 5 с |
240 Вт |
| Диапазон регулировки выходного напряжения |
24...29 В |
| Допуск по выходному напряжению |
±1,0% |
| Стабилизация по сети |
±0,5% |
| Стабилизация по нагрузке |
±1,0% |
| Пульсации и шум |
100 мВ пик-пик |
| Время установления и нарастания |
1500 мс, 60 мс при 230 В переменного тока; 3000 мс, 60 мс при 115 В переменного тока при полной нагрузке |
| Время удержания |
20 мс при 230 В переменного тока; 20 мс при 115 В переменного тока при полной нагрузке |
Входные параметры
| Параметр |
Значение для XDR-120-24 |
| Диапазон входного переменного напряжения |
85...305 В |
| Диапазон входного постоянного напряжения |
80...431 В, при 80 В постоянного тока требуется снижение нагрузки до 50% |
| Диапазон частоты |
47...63 Гц |
| Коэффициент мощности |
более 0,98 при 115 В переменного тока; более 0,95 при 230 В переменного тока; более 0,9 при 277 В переменного тока, при полной нагрузке |
| КПД типовой |
94% |
| Потребляемый ток от сети, типовой |
2,3 А при 115 В переменного тока; 1,2 А при 230 В переменного тока |
| Пусковой ток, типовой |
6 А при 115 В переменного тока; 10 А при 230 В переменного тока; 15 А при 277 В переменного тока, холодный старт |
| Ток утечки |
менее 1 мА при 240 В переменного тока; менее 1,5 мА при 277 В переменного тока |
| Потребление без нагрузки, дистанционное выключение |
1 Вт при 115 В и 230 В переменного тока |
| Потребление без нагрузки, дистанционное включение |
2 Вт при 115 В и 230 В переменного тока |
Защитные функции
| Параметр |
Значение для XDR-120-24 |
| Защита от перегрузки |
105...200% от номинальной выходной мощности в течение более 5 с, затем ограничение тока на уровне номинального тока без отключения |
| Режим при выходном напряжении 30...100% от номинала |
Ограничение тока |
| Режим при выходном напряжении менее 30% от номинала |
Режим автоперезапуска |
| Защита от перенапряжения |
30...34 В |
| Реакция на перенапряжение |
Отключение выходного напряжения, восстановление после повторной подачи питания |
| Защита от перегрева |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции управления и сигнализации
| Параметр |
Значение |
| Релейный контакт DC OK |
Контакт замкнут: источник включен, выход в норме; контакт разомкнут: источник выключен или отказ по выходу |
| Коммутационная способность контакта DC OK |
максимум 30 В постоянного тока, 1 А; 30 В переменного тока, 0,5 А при активной нагрузке |
| Дистанционное включение |
между RC+ и RC- поддерживать менее 0,8 В постоянного тока или оставить вход разомкнутым |
| Дистанционное выключение |
между RC+ и RC- подать внешнее напряжение 3,3...5 В постоянного тока |
Пиковая и переходная нагрузочная способность
| Параметр |
Значение для XDR-120-24 |
| Переходная пиковая токовая способность |
600% от номинального тока в течение 10 мс |
| Допустимый пиковый режим |
Средняя выходная мощность за период не должна превышать 120 Вт |
| Максимальная длительность пиковой мощности |
не более 5 с |
| Максимальный рабочий цикл пиковой мощности |
не более 35% |
| Кратность тока нагрузки |
Снижение выходного напряжения |
Допустимая длительность |
| 3 x Io |
75% |
35 мс |
| 4 x Io |
60% |
17 мс |
| 5 x Io |
40% |
13 мс |
| 6 x Io |
25% |
10 мс |
Параметры окружающей среды
| Параметр |
Значение |
| Рабочая температура |
от минус 40 до плюс 85 °C, см. кривую снижения мощности |
| Рабочая влажность |
20...95% относительной влажности, без конденсации |
| Температура хранения |
от минус 40 до плюс 85 °C |
| Влажность при хранении |
10...95% относительной влажности, без конденсации |
| Температурный коэффициент |
±0,03% на °C в диапазоне 0...60 °C по выходу |
| Вибрация |
Компоненты: 10...500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z; монтаж согласно IEC60068-2-6 |
| Высота эксплуатации |
до 5000 м |
Электробезопасность и изоляция
| Параметр |
Значение |
| Стандарты безопасности |
IEC62368-1, IEC61558-1, IEC61558-2-16, IEC61010-1, IEC61010-2-201; BS EN/EN62368-1, BS EN/EN61558-1, BS EN/EN61558-2-16, BS EN/EN61010-1, BS EN/EN61010-2-201; UL121201/CSA C22.2 No.213.17 Class I, Div.2 Group A, B, C, D Hazardous Locations T4; UL61010-1, UL61010-2-201; GB4943.1; CNS15598-1; TPTC004; DNV approved; SEMI F47; KC62368-1; BIS IS 13252 Part 1 по запросу |
| Категория перенапряжения |
IEC/EN 61558-1 и 61558-2-16: OVC III до 2000 м; IEC/EN/UL 61010-1 и 61010-2-201: OVC II до 5000 м; IEC/EN 62368-1: OVC II до 5000 м |
| Безопасное сверхнизкое напряжение |
IEC/EN 61558-2-16: SELV; IEC/EN 62368-1: SELV / ES1 |
| Испытательное напряжение изоляции |
вход-выход 4 кВ переменного тока; вход-земля 2 кВ переменного тока; выход-земля 1,5 кВ переменного тока; выход-контакт DC OK 0,5 кВ переменного тока |
| Сопротивление изоляции |
вход-выход, вход-земля, выход-земля: 100 МОм при 500 В постоянного тока, 25 °C, 70% относительной влажности |
ЭМС
Эмиссия
| Параметр |
Стандарт |
Класс / уровень |
| Кондуктивные помехи |
BS EN/EN55032, BS EN/EN61204-3, CNS15936, KS C 9832 |
Класс B |
| Излучаемые помехи |
BS EN/EN55032, BS EN/EN61204-3, CNS15936, KS C 9832 |
Класс B |
| Гармонические составляющие тока |
BS EN/EN61000-3-2 |
Класс A |
| Колебания напряжения и фликер |
BS EN/EN61000-3-3 |
Соответствует |
Устойчивость к помехам
| Параметр |
Стандарт |
Уровень |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 4, 15 кВ по воздуху; уровень 4, 8 кВ при контакте; критерий A |
| Радиочастотное электромагнитное поле |
BS EN/EN61000-4-3 |
Уровень 3, 10 В/м; критерий A |
| Быстрые переходные процессы |
BS EN/EN61000-4-4 |
Уровень 4, 4 кВ; критерий A |
| Импульсные перенапряжения |
BS EN/EN61000-4-5 |
Уровень 4, 2 кВ линия-линия; уровень 4, 4 кВ линия-линия-корпус; критерий A |
| Наведенные радиочастотные помехи |
BS EN/EN61000-4-6 |
Уровень 3, 10 В; критерий A |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8 |
Уровень 4, 30 А/м; критерий A |
Механические данные и подключение
| Параметр |
Значение |
| Габаритные размеры |
30 x 125,2 x 116 мм |
| Масса |
0,595 кг |
| Исполнение корпуса |
Case No.301 |
| Монтаж |
на DIN рейку TS35/7.5 или TS35/15 |
| Ширина корпуса |
30 мм |
| Тип выходных клемм |
винтовые |
Назначение выводов
Выходные клеммы
| Номер вывода |
Назначение |
| 1 |
Положительный выход +Vo |
| 2, 3 |
Отрицательный выход -Vo |
Сигнальные выводы
| Номер вывода |
Назначение |
| 1, 2 |
Релейный контакт DC OK |
| 3 |
RC+ |
| 4 |
RC- |
Входные клеммы
| Номер вывода |
Назначение |
| 1 |
AC/L или положительный вход постоянного тока +Vin |
| 2 |
AC/N или отрицательный вход постоянного тока -Vin |
| 3 |
FG, защитное заземление |
Защита от обратного напряжения со стороны нагрузки
| Параметр |
Значение для XDR-120-24 |
| Напряжение отключения ORing FET |
менее 35 В |
| Максимально допустимое обратное напряжение |
менее 35 В |
Рекомендуемое подключение проводов
| Параметр |
Входные клеммы AC |
Выходные клеммы DC |
Сигнальный разъем |
| Одножильный провод, максимальное сечение |
6 мм² |
6 мм² |
1,5 мм² |
| Диапазон AWG |
16...10 AWG |
16...10 AWG |
24...16 AWG |
| Длина зачистки для исполнения с винтовыми клеммами |
10...11 мм |
10...11 мм |
8...9 мм |
| Момент затяжки для исполнения с винтовыми клеммами |
5 lb-in |
5 lb-in |
не применимо |
Надежность и упаковка
| Параметр |
Значение |
| MTBF |
1550,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 246,3 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Упаковка |
20 шт. |
| Масса упаковки |
12,9 кг |
| Объем упаковки |
1,27 куб. фута |
Примечания
| № |
Содержание |
| 1 |
Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 |
Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным конденсатором 0,1 мкФ и 47 мкФ. |
| 3 |
Допуск включает начальную установку, нестабильность по сети и нестабильность по нагрузке. |
| 4 |
Источник питания рассматривается как компонент, который устанавливается в конечное оборудование. Конечное оборудование должно быть повторно проверено на соответствие требованиям по ЭМС. |
| 5 |
Маркировка RCM применяется на добровольной основе. Оборудование соответствует применимым стандартам IEC или AS/NZS, либо AS/NZS 3820, где это применимо. Применение маркировки RCM соответствует AS/NZS 4417.1. |
| 6 |
Некоторые партии или модели могут не иметь логотипа BIS; при необходимости требуется уточнение у производителя. |
| 7 |
При высоте эксплуатации свыше 2000 м требуется температурное снижение: 3,5 °C на каждые 1000 м для безвентиляторных моделей и 5 °C на каждые 1000 м для моделей с вентилятором. |
| 8 |
Рекомендуемые монтажные зазоры при длительной работе на полной мощности: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм. |
