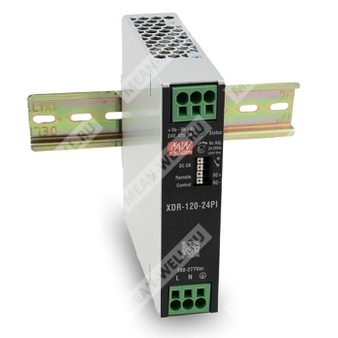

XDR-120-36 - AC/DC источник питания на DIN рейку мощностью 120 Вт с номинальным выходом 36 В для промышленного применения.
Расшифровка партномера
| Часть партномера |
Значение |
| XDR |
Серия промышленных ультратонких источников питания на DIN рейку |
| 120 |
Номинальная выходная мощность 120 Вт |
| 36 |
Номинальное выходное напряжение 36 В постоянного тока |
Назначение
XDR-120-36 представляет собой промышленный AC/DC источник питания высокого класса в ультратонком исполнении шириной 30 мм, предназначенный для монтажа на DIN рейку TS35/7.5 или TS35/15. Модель ориентирована на системы промышленного управления, оборудование полупроводникового производства, заводскую автоматизацию и электромеханическую аппаратуру.
Особенности
- Широкий диапазон входного напряжения 85...305 В AC с коррекцией коэффициента мощности.
- Возможность работы от сети 277 В AC.
- Международные сертификаты для различных областей применения, включая ИТ-оборудование, промышленное оборудование, морское применение, SEMI F47 и Hazardous Locations Class I, Div.2.
- Ультратонкий корпус шириной 30 мм.
- КПД до 94%.
- Низкое потребление без нагрузки.
- Пиковая мощность до 200% от номинала.
- Способность выдерживать переходный пиковый ток до 600% от номинального.
- Встроенная схема ограничения тока по постоянному току.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Безвентиляторное охлаждение за счет естественной конвекции воздуха.
- Категория перенапряжения III.
- Диапазон рабочей температуры от минус 40 до плюс 85°C.
- Работа на высоте до 5000 м.
- Встроенное дистанционное включение и отключение.
- Релейный контакт DC OK.
- Малый пусковой ток.
- Встроенный ORing FET.
- Конформное покрытие печатного узла.
- Установка на DIN рейку TS-35/7.5 или TS-35/15.
Области применения
- Системы промышленного управления.
- Оборудование для производства полупроводников.
- Системы заводской автоматизации.
- Электромеханическая аппаратура.
Описание
XDR-120-36 относится к серии 120-ваттных AC/DC источников питания высокого класса в ультратонком промышленном исполнении на DIN рейку. Ключевой особенностью серии является узкий корпус шириной 30 мм, что позволяет эффективно использовать монтажное пространство в шкафах автоматики и распределительных системах. Широкий диапазон входного напряжения 85...305 В AC обеспечивает глобальную применимость изделия.
Модель характеризуется высоким КПД 94% и низким энергопотреблением в режиме без нагрузки. Источник способен обеспечивать работу с постоянным ограничением тока, допускает кратковременную пиковую мощность до 200% и выдерживает мгновенные пиковые токи до 600% от номинального. Конструкция выполнена без вентилятора, с охлаждением естественной конвекцией, и допускает эксплуатацию в широком температурном диапазоне. В составе функционала предусмотрены релейный сигнал исправности выхода DC OK и дистанционное включение и отключение. Наличие встроенного ORing FET повышает устойчивость к обратным воздействиям со стороны нагрузки. Печатная плата имеет защитное покрытие для базовой защиты от влаги и пыли.
Параметры выхода
| Параметр |
Значение для XDR-120-36 |
| Номинальное выходное напряжение |
36 В DC |
| Диапазон выходного тока |
0...3,33 А |
| Номинальная выходная мощность |
119,88 Вт |
| Пиковый ток в течение 5 с |
6,66 А |
| Пиковая мощность в течение 5 с |
239,76 Вт |
| Диапазон регулировки выходного напряжения |
36...42 В |
| Пульсации и шум |
120 мВ пик-пик |
| Точность установки напряжения |
±1,0% |
| Нестабильность по сети |
±0,5% |
| Нестабильность по нагрузке |
±1,0% |
| Время запуска |
1500 мс, 60 мс / 230 В AC; 3000 мс, 60 мс / 115 В AC при полной нагрузке |
| Время удержания |
20 мс / 230 В AC; 20 мс / 115 В AC при полной нагрузке |
Параметры входа
| Параметр |
Значение для XDR-120-36 |
| Диапазон входного напряжения переменного тока |
85...305 В AC |
| Диапазон входного напряжения постоянного тока |
80...431 В DC, при 80 В DC нагрузка ограничивается до 50% |
| Диапазон частоты |
47...63 Гц |
| Коэффициент мощности |
>0,98 при 115 В AC; >0,95 при 230 В AC; >0,9 при 277 В AC, при полной нагрузке |
| КПД типовой |
94% |
| Потребление без нагрузки, дистанционное выключение |
1 Вт при 115 В AC и 230 В AC |
| Потребление без нагрузки, дистанционное включение |
2 Вт при 115 В AC и 230 В AC |
| Потребляемый ток от сети, типовой |
2,3 А при 115 В AC; 1,2 А при 230 В AC |
| Пусковой ток, типовой |
6 А при 115 В AC; 10 А при 230 В AC; 15 А при 277 В AC, холодный старт |
| Ток утечки |
<1 мА при 240 В AC; <1,5 мА при 277 В AC |
Защитные функции
| Функция |
Характеристика |
| Защита от перегрузки |
105...200% от номинальной выходной мощности более 5 с, затем ограничение тока на уровне номинального тока без отключения; при выходном напряжении 30...100% от номинального действует режим ограничения тока; при напряжении ниже 30% от номинального - режим hiccup |
| Защита от перенапряжения |
43...50 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции управления и сигнализации
| Параметр |
Значение |
| Релейный контакт DC OK |
Максимальная коммутационная способность 30 В DC / 1 А, 30 В AC / 0,5 А, активная нагрузка |
| Дистанционное включение |
Между RC+ и RC- поддерживать менее 0,8 В DC или оставить вход разомкнутым |
| Дистанционное отключение |
Между RC+ и RC- подать внешнее напряжение 3,3...5 В DC |
Переходные перегрузочные возможности
| Параметр |
Значение для XDR-120-36 |
| Переходный пиковый ток |
600% от номинального тока в течение 10 мс |
| Кратность тока нагрузки |
Просадка выходного напряжения |
Допустимое время |
| 3 x Iном |
75% |
35 мс |
| 4 x Iном |
60% |
17 мс |
| 5 x Iном |
40% |
13 мс |
| 6 x Iном |
25% |
10 мс |
Пиковая мощность
| Параметр |
Значение |
| Максимальная пиковая мощность |
239,76 Вт |
| Максимальная длительность пикового режима |
до 5 с |
| Максимальный коэффициент заполнения |
до 35% |
Для примера, приведенного для 24-вольтовой модели, при входном напряжении 200 В AC и пиковой мощности 240 Вт максимальный коэффициент заполнения составляет 5%, а период должен быть не менее 100 с. Для серии также приведена зависимость допустимого коэффициента заполнения от пикового уровня мощности и входного напряжения.
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
от -40 до +85°C, см. кривую снижения мощности |
| Рабочая влажность |
20...95% относительной влажности, без конденсации |
| Температура хранения |
от -40 до +85°C |
| Влажность хранения |
10...95% относительной влажности, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...60°C на выходе |
| Вибрация |
Для компонентов: 10...500 Гц, 2G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
| Рабочая высота |
до 5000 м |
Снижение мощности
| Условие |
Характеристика |
| По температуре |
Полная нагрузка до +60°C, далее требуется снижение мощности; при +85°C допустимая нагрузка существенно снижена |
| По входному напряжению переменного тока |
Номинальная нагрузка доступна примерно от 100 до 305 В AC; при 85 В AC нагрузка снижается |
| По входному напряжению постоянного тока |
Номинальная нагрузка доступна примерно от 140 до 431 В DC; при 80 В DC допустима нагрузка 50% |
| По высоте установки свыше 2000 м |
Снижение допустимой температуры окружающей среды на 3,5°C на каждые 1000 м для безвентиляторных моделей |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности |
IEC62368-1, IEC61558-1, IEC61558-2-16, IEC61010-1, IEC61010-2-201; BS EN/EN62368-1, BS EN/EN61558-1, BS EN/EN61558-2-16, BS EN/EN61010-1, BS EN/EN61010-2-201; UL121201/CSA C22.2 No.213.17 Class I, Div.2 Group A, B, C, D T4; UL61010-1, UL61010-2-201; GB4943.1; CNS15598-1; TPTC004; Marine DNV approved; SEMI F47; KC62368-1; BIS IS 13252 Part 1 |
| Категория перенапряжения |
По IEC/EN 61558-1/-2-16: OVC III, высота до 2000 м; по IEC/EN/UL 61010-1/-2-201: OVC II, высота до 5000 м; по IEC/EN 62368-1: OVC II, высота до 5000 м |
| Безопасное сверхнизкое напряжение |
IEC/EN 61558-2-16: SELV; IEC/EN 62368-1: SELV / ES1 |
| Испытательное напряжение изоляции |
Вход-выход: 4 кВ AC; вход-FG: 2 кВ AC; выход-FG: 1,5 кВ AC; выход-DC OK: 0,5 кВ AC |
| Сопротивление изоляции |
Вход-выход, вход-FG, выход-FG: 100 МОм / 500 В DC / 25°C / 70% RH |
ЭМС. Излучение
| Параметр |
Стандарт |
Класс / уровень |
| Кондуктивные помехи |
BS EN/EN55032 (CISPR32), BS EN/EN61204-3, CNS15936, KS C 9832 |
Класс B |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32), BS EN/EN61204-3, CNS15936, KS C 9832 |
Класс B |
| Гармонические составляющие тока |
BS EN/EN61000-3-2 |
Класс A |
| Колебания напряжения и фликер |
BS EN/EN61000-3-3 |
Соответствует |
ЭМС. Устойчивость
| Параметр |
Стандарт |
Уровень |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт; критерий A |
| Радиочастотное электромагнитное поле |
BS EN/EN61000-4-3 |
Уровень 3, 10 В/м; критерий A |
| Быстрые переходные процессы / пачки импульсов |
BS EN/EN61000-4-4 |
Уровень 4, 4 кВ; критерий A |
| Импульсные перенапряжения |
BS EN/EN61000-4-5 |
Уровень 4, 2 кВ линия-линия; уровень 4, 4 кВ линия-линия-корпус; критерий A |
| Кондуктивные радиочастотные помехи |
BS EN/EN61000-4-6 |
Уровень 3, 10 В; критерий A |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8 |
Уровень 4, 30 А/м; критерий A |
| Дополнительно |
BS EN/EN55035, BS EN/EN61204-3, BS EN/EN61000-6-2, KS C 9835, SEMI F47 |
SEMI F47 испытан при 200 В AC |
Надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
1550,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 246,3 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Габаритные размеры |
30 x 125,2 x 116 мм (Ш x В x Г) |
| Масса |
0,595 кг |
| Упаковка |
20 шт., 12,9 кг, 1,27 куб. фута |
Подключение и механическое исполнение
| Группа выводов |
Номер вывода |
Назначение |
| Выход DC |
1 |
+Vo |
| Выход DC |
2, 3 |
-Vo |
| Сигнальные выводы |
1, 2 |
Релейный контакт DC OK |
| Сигнальные выводы |
3 |
RC+ |
| Сигнальные выводы |
4 |
RC- |
| Вход питания |
1 |
AC/L или +Vin при входе DC |
| Вход питания |
2 |
AC/N или -Vin при входе DC |
| Вход питания |
3 |
FG |
Защита от обратного напряжения со стороны нагрузки
| Параметр |
Значение для XDR-120-36 |
| Напряжение отключения ORing FET источника питания |
<50 В |
| Максимально допустимое обратное напряжение |
<50 В |
Рекомендуемое подключение проводов
| Параметр |
Вход AC |
Выход DC |
Сигнальный разъем |
| Одножильный провод, максимальное сечение |
6 мм² |
6 мм² |
1,5 мм² |
| Диапазон AWG |
16...10 AWG |
16...10 AWG |
24...16 AWG |
| Длина зачистки для винтовой клеммы |
10...11 мм |
10...11 мм |
8...9 мм |
| Длина зачистки для клеммы LA |
11...12 мм |
11...12 мм |
8...9 мм |
| Длина зачистки для клеммы PI |
14...15 мм |
14...15 мм |
8...9 мм |
| Момент затяжки для винтовой клеммы |
5 lb-in |
5 lb-in |
не применяется |
Монтаж
Источник питания предназначен для установки на DIN рейку TS35/7.5 или TS35/15.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной цепи с параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает начальную установку, нестабильность по сети и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие требованиям ЭМС.
- Маркировка RCM наносится на добровольной основе. Оборудование соответствует применимым стандартам IEC или AS/NZS, а также AS/NZS 3820, где это применимо. Применение маркировки RCM соответствует AS/NZS 4417.1.
- Некоторые заводы или исполнения могут не иметь логотипа BIS; для уточнения следует обращаться в службу продаж производителя.
- При эксплуатации на высоте свыше 2000 м для безвентиляторных моделей температура окружающей среды должна снижаться на 3,5°C на каждые 1000 м, для моделей с вентилятором - на 5°C на каждые 1000 м.
- Рекомендуемые монтажные зазоры при длительной работе на полной мощности: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
- Для переходных пиковых токов длительности 4...35 мс из таблицы допустимо только после подачи сетевого питания AC.
