XDR-120E-12 - AC/DC источник питания 120 Вт на DIN рейку с выходом 12 В для промышленленных систем управления и автоматизации.

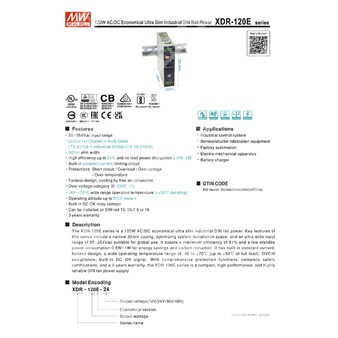

Описание
XDR-120E-12 — экономичный сверхтонкий промышленный источник питания AC/DC серии XDR-120E для установки на DIN рейку. Устройство выполнено в корпусе шириной 30 мм, что позволяет минимизировать занимаемое место в шкафу автоматики. Модель рассчитана на универсальный вход 85...264 В переменного тока и формирует стабилизированное выходное напряжение 12 В постоянного тока при номинальной мощности 120 Вт.
Источник питания характеризуется высоким КПД до 89%, малым потреблением без нагрузки, встроенным режимом ограничения тока по постоянному току, естественным охлаждением без вентилятора, широким диапазоном рабочих температур и наличием релейного сигнала исправности выходного напряжения DC OK. Предусмотрены защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
Модель предназначена для применения в составе промышленного оборудования, где требуются компактность, надежность, соответствие международным требованиям по безопасности и электромагнитной совместимости, а также возможность монтажа на стандартные DIN рейки TS35/7.5 и TS35/15.
Особенности
- Диапазон входного напряжения 85...264 В переменного тока.
- Глобальные сертификаты для различных областей применения, включая оборудование информационных технологий, промышленное оборудование и измерительные установки.
- Сверхтонкий корпус шириной 30 мм.
- КПД до 89% для исполнения 12 В.
- Малая потребляемая мощность без нагрузки: 0,6 Вт при 115 В AC и 0,9 Вт при 230 В AC.
- Встроенная схема ограничения тока постоянного уровня.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Безвентиляторное исполнение, охлаждение за счет естественной конвекции воздуха.
- Категория перенапряжения III для части стандартов применения.
- Диапазон рабочей температуры от минус 40 до плюс 70 °C с дерейтингом при повышенной температуре.
- Работа на высоте до 5000 м.
- Встроенный релейный контакт DC OK.
- Установка на DIN рейку TS35/7.5 или TS35/15.
Области применения
- Промышленные системы управления.
- Оборудование для производства полупроводников.
- Заводская автоматизация.
- Электромеханическая аппаратура.
- Зарядные устройства аккумуляторов.
Расшифровка партномера
| XDR |
Наименование серии |
| 120E |
Экономичное исполнение мощностью 120 Вт |
| 12 |
Номинальное выходное напряжение 12 В |
Основные параметры
| Параметр |
Значение |
| Партномер |
XDR-120E-12 |
| Серия |
XDR-120E |
| Тип устройства |
Промышленный AC/DC источник питания на DIN рейку |
| Исполнение |
Экономичное, сверхтонкое |
| Способ охлаждения |
Естественная конвекция, без вентилятора |
| Монтаж |
На DIN рейку TS35/7.5 или TS35/15 |

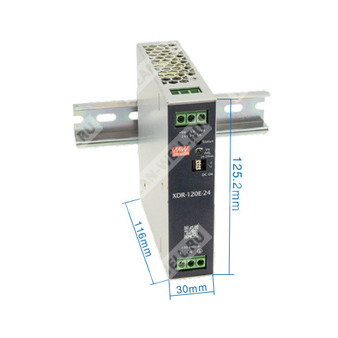

| Габаритные размеры |
30 x 125,2 x 116 мм |
| Масса |
510 г |
Выходные параметры
| Параметр |
Значение |
| Номинальное выходное напряжение |
12 В |
| Номинальный выходной ток |
10 А |
| Диапазон выходного тока |
0...10 А |
| Номинальная мощность |
120 Вт |
| Диапазон регулировки выходного напряжения |
12...15 В |
| Пульсации и шум |
100 мВ пик-пик |
| Допуск по выходному напряжению |
±2,0 % |
| Нестабильность по линии |
±0,5 % |
| Нестабильность по нагрузке |
±1,0 % |
| Время запуска, нарастания |
1200 мс, 60 мс при 230 В AC и полной нагрузке; 2500 мс, 60 мс при 115 В AC и полной нагрузке |
| Время удержания |
16 мс при 230 В AC и полной нагрузке; 8 мс при 115 В AC и полной нагрузке |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения переменного тока |
85...264 В AC |
| Диапазон входного напряжения постоянного тока |
120...370 В DC |
| Диапазон частоты |
47...63 Гц |
| Типовой входной ток |
2,3 А при 115 В AC; 1,3 А при 230 В AC |
| Пусковой ток |
20 А при 115 В AC; 40 А при 230 В AC, холодный старт |
| Ток утечки |
менее 1 мА при 240 В AC |
| Потребляемая мощность без нагрузки |
0,6 Вт при 115 В AC; 0,9 Вт при 230 В AC |
| Типовой КПД |
89 % |
Защиты
| Параметр |
Значение |
| Защита от перегрузки |
105...130 % от номинальной выходной мощности |
| Режим защиты от перегрузки |
Ограничение тока постоянного уровня без отключения, автоматическое восстановление после устранения перегрузки |
| Защита от перенапряжения |
15...18 В |
| Режим защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева |
Отключение выходного напряжения, автоматическое восстановление после устранения аварийного состояния |
Функции и сигнализация
| Параметр |
Значение |
| Сигнал исправности выхода |
Релейный контакт DC OK |
| Состояние контакта при нормальной работе |
Контакт замкнут, источник питания включен, выход в норме |
| Состояние контакта при отказе |
Контакт разомкнут, источник питания выключен или неисправен выход |
| Максимальные параметры контакта |
30 В DC / 1 А, 30 В AC / 0,5 А, активная нагрузка |
Условия эксплуатации и окружающая среда
| Параметр |
Значение |
| Рабочая температура |
от минус 40 до плюс 70 °C |
| Рабочая влажность |
20...95 % относительной влажности, без конденсации |
| Температура хранения |
от минус 40 до плюс 85 °C |
| Влажность хранения |
10...95 % относительной влажности, без конденсации |
| Температурный коэффициент |
±0,03 %/°C в диапазоне 0...50 °C |
| Вибрация |
Компонент: 10...500 Гц, 2G, 10 мин на цикл, 60 мин по каждой из осей X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
| Рабочая высота |
до 5000 м |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности CB |
IEC 62368-1, IEC 61558-1/2-16, IEC 61010-1/-2-201 |
| Стандарты безопасности TUV |
BS EN/EN 62368-1, BS EN/EN 61558-1/-2-16, BS EN/EN 61010-1/-2-201 |
| Стандарты безопасности UL |
UL/CUL 61010-1/-2-201 |
| Стандарты безопасности CCC |
GB4943.1 |
| Стандарты безопасности BSMI |
CNS15598-1 |
| Стандарты безопасности EAC |
TPTC004 |
| KC/BIS |
KC 62368-1 и BIS IS 13252 (Part 1), исполнение по запросу |
| Категория перенапряжения |
IEC/EN 61558-1/-2-16: OVC III, высота до 2000 м |
| Категория перенапряжения |
IEC/EN/UL 61010-1/-2-201: OVC II, высота до 5000 м |
| Категория перенапряжения |
IEC/EN 62368-1: OVC II, высота до 5000 м |
| Безопасное сверхнизкое напряжение |
IEC/EN 61558-2-16: SELV |
| Безопасное сверхнизкое напряжение |
IEC/EN 62368-1: SELV / ES1 |
| Испытательное напряжение изоляции |
Вход-выход: 4 кВ AC; вход-земля: 2 кВ AC; выход-земля: 1,5 кВ AC; выход-DC OK: 0,5 кВ AC |
| Сопротивление изоляции |
Вход-выход, вход-земля, выход-земля: 100 МОм при 500 В DC, 25 °C, 70 % RH |
ЭМС. Излучение
| Параметр |
Стандарт |
Уровень |
| Кондуктивные помехи |
BS EN/EN55032 (CISPR32), BS EN/EN61204-3, CNS15936, KS C 9832 |
Класс B |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32), BS EN/EN61204-3, CNS15936, KS C 9832 |
Класс B |
| Гармонические составляющие тока |
BS EN/EN61000-3-2 |
Класс A |
| Колебания напряжения и фликер |
BS EN/EN61000-3-3 |
Соответствует |
ЭМС. Устойчивость
| Параметр |
Стандарт |
Испытательный уровень |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контактный разряд; критерий A |
| Радиочастотное электромагнитное поле |
BS EN/EN61000-4-3 |
Уровень 3, 10 В/м; критерий A |
| Быстрые переходные процессы |
BS EN/EN61000-4-4 |
Уровень 3, 2 кВ; критерий A |
| Импульсные перенапряжения |
BS EN/EN61000-4-5 |
Уровень 4, 2 кВ линия-линия; уровень 4, 4 кВ линия-линия-земля корпуса; критерий A |
| Кондуктивные помехи |
BS EN/EN61000-4-6 |
Уровень 3, 10 В; критерий A |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8 |
Уровень 4, 30 А/м; критерий A |
Конструкция и подключения
| Узел |
Назначение выводов |
| Выходной клеммник, вывод 1 |
Положительный выход +Vo |
| Выходной клеммник, выводы 2, 3 |
Отрицательный выход -Vo |
| Сигнальный разъем, выводы 1, 2 |
Релейный контакт DC OK |
| Входной клеммник, вывод 1 |
AC/L или +Vin при входе DC |
| Входной клеммник, вывод 2 |
AC/N или -Vin при входе DC |
| Входной клеммник, вывод 3 |
FG, функциональное заземление |
Рекомендуемое подключение проводов
| Параметр |
Вход AC |
Выход DC |
Сигнальный разъем |
| Одножильный провод |
до 6 мм² |
до 6 мм² |
до 1,5 мм² |
| AWG |
16...10 AWG |
16...10 AWG |
24...16 AWG |
| Длина снятия изоляции |
7...8 мм |
7...8 мм |
8...9 мм |
| Момент затяжки винтовой клеммы |
5 lb-in |
5 lb-in |
не указан |
Надежность, размеры и упаковка
| Параметр |
Значение |
| MTBF |
2223,1 тыс. ч минимум по Telcordia SR-332 (Bellcore) |
| MTBF |
440,4 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
30 x 125,2 x 116 мм |
| Масса нетто |
510 г |
| Упаковка |
24 шт., 13,25 кг, 1,16 куб. фута |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельно подключенными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, нестабильность по линии и нестабильность по нагрузке.
- При температуре от минус 40 °C до минус 20 °C и входном напряжении от 85 до 90 В температурная кривая дерейтинга снижается до 40 %.
- Для безвентиляторных моделей при рабочей высоте более 2000 м температурный дерейтинг составляет 3,5 °C на каждые 1000 м; для моделей с вентилятором — 5 °C на каждые 1000 м.
- При длительной работе на полной мощности рекомендуется обеспечивать монтажные зазоры: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Для конечного оборудования должно быть повторно подтверждено соответствие требованиям по электромагнитной совместимости.
- Маркировка RCM применяется на добровольной основе. Оборудование соответствует применимым стандартам IEC или AS/NZS, либо AS/NZS 3820, где применимо. Использование маркировки RCM соответствует AS/NZS 4417.1.
- Некоторые заводы или исполнения могут не иметь логотипа BIS; по данному вопросу требуется уточнение у производителя.
