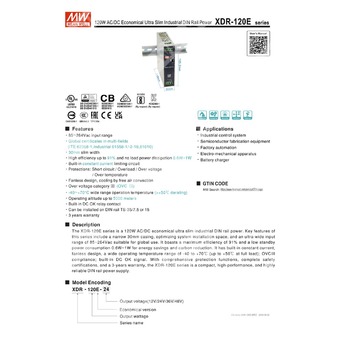

XDR-120E-24 - AC/DC источник питания на DIN рейку мощностью 120 Вт с номинальным выходом 24 В для промышленного применения.
Расшифровка партномера
| XDR |
Наименование серии |
| 120E |
Исполнение экономичной версии мощностью 120 Вт |
| 24 |
Номинальное выходное напряжение 24 В |
Назначение и общее описание
XDR-120E-24 представляет собой промышленный AC/DC источник питания сверхтонкого исполнения для установки на DIN рейку TS35/7.5 или TS35/15. Устройство выполнено в корпусе шириной 30 мм, что позволяет экономить место в шкафах автоматизации и распределённых системах питания.
Модель рассчитана на универсальный вход 85...264 В переменного тока и может применяться в глобальных сетях электропитания. Источник питания обеспечивает выход 24 В постоянного тока при номинальном токе 5 А и выходной мощности 120 Вт. Конструкция без вентилятора предусматривает охлаждение естественной конвекцией.
Источник питания имеет встроенное ограничение тока по принципу постоянного тока, контакт сигнализации исправности выхода DC OK, а также комплекс защит: от короткого замыкания, перегрузки, перенапряжения и перегрева. Серия предназначена для промышленного контроля, оборудования полупроводникового производства, заводской автоматизации, электромеханической аппаратуры и зарядных устройств.
Особенности
- Диапазон входного напряжения 85...264 В переменного тока
- Глобальные сертификаты для различных областей применения, включая ITE 62368-1, промышленное оборудование 61558-1/-2-16 и 61010
- Сверхтонкий корпус шириной 30 мм
- КПД до 91%
- Малая потребляемая мощность без нагрузки
- Встроенная схема ограничения тока постоянного уровня
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева
- Безвентиляторное исполнение, охлаждение свободной конвекцией воздуха
- Широкий диапазон рабочей температуры от минус 40 до плюс 70 °C
- Работа на высоте до 5000 м
- Встроенный релейный контакт DC OK
- Установка на DIN рейку TS35/7.5 или TS35/15
Области применения
- Системы промышленного управления
- Оборудование для производства полупроводников
- Заводская автоматизация
- Электромеханическая аппаратура
- Зарядные устройства для аккумуляторных батарей
Выходные параметры
| Номинальное выходное напряжение |
24 В |
| Номинальный выходной ток |
5 А |
| Диапазон выходного тока |
0...5 А |
| Номинальная мощность |
120 Вт |
| Пульсации и шум |
120 мВ пик-пик |
| Диапазон регулировки выходного напряжения |
24...29 В |
| Допуск по выходному напряжению |
±1,0% |
| Линейная нестабильность |
±0,5% |
| Нестабильность по нагрузке |
±1,0% |
| Время установления, время нарастания |
2500 мс, 60 мс при 115 В AC и полной нагрузке; 1200 мс, 60 мс при 230 В AC и полной нагрузке |
| Время удержания |
8 мс при 115 В AC и полной нагрузке; 16 мс при 230 В AC и полной нагрузке |
Входные параметры
| Диапазон входного напряжения переменного тока |
85...264 В AC |
| Диапазон входного напряжения постоянного тока |
120...370 В DC |
| Частотный диапазон |
47...63 Гц |
| Типовой входной ток |
2,3 А при 115 В AC; 1,3 А при 230 В AC |
| Типовой пусковой ток |
20 А при 115 В AC; 40 А при 230 В AC, холодный старт |
| Потребляемая мощность без нагрузки |
0,8 Вт при 115 В AC; 1 Вт при 230 В AC |
| Типовой КПД |
91% |
| Ток утечки |
менее 1 мА при 240 В AC |
Защиты
| Перегрузка |
105...130% от номинальной выходной мощности; ограничение тока постоянного уровня без отключения; автоматическое восстановление после устранения перегрузки |
| Перенапряжение |
30...34 В |
| Режим защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев |
Отключение выходного напряжения, автоматическое восстановление после устранения причины перегрева |
| Короткое замыкание |
Поддерживается комплексом защит серии |
Функции
| Сигнал исправности выхода |
Релейный контакт DC OK |
| Номинал контактов реле |
30 В DC / 1 А, 30 В AC / 0,5 А, активная нагрузка |
| Состояние контакта |
Контакт замкнут: источник включён, выход в норме; контакт разомкнут: источник выключен или отказ по DC |
Условия эксплуатации
| Рабочая температура |
от -40 до +70 °C |
| Особенности температурного режима |
Снижение допустимой нагрузки при температуре выше +50 °C |
| Рабочая влажность |
20...95% относительной влажности, без конденсации |
| Температура хранения |
от -40 до +85 °C |
| Влажность хранения |
10...95% относительной влажности, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...50 °C |
| Вибрация |
Компонент: 10...500 Гц, 2G, 10 мин на цикл, 60 мин по каждой из осей X, Y, Z; монтаж в соответствии с IEC 60068-2-6 |
| Максимальная рабочая высота |
до 5000 м |
Безопасность и электромагнитная совместимость
| Стандарты безопасности CB |
IEC 62368-1, IEC 61558-1/-2-16, IEC 61010-1/-2-201 |
| Стандарты TUV |
BS EN/EN 62368-1, BS EN/EN 61558-1/-2-16, BS EN/EN 61010-1/-2-201 |
| Стандарты UL |
UL/cUL 61010-1/-2-201 |
| CCC |
GB4943.1 |
| BSMI |
CNS15598-1 |
| EAC |
TPTC004 |
| KC/BIS |
KC 62368-1 и BIS IS 13252 (Part 1), по запросу |
| Категория перенапряжения по IEC/EN 61558-1/-2-16 |
OVC III, высота до 2000 м |
| Категория перенапряжения по IEC/EN/UL 61010-1/-2-201 |
OVC II, высота до 5000 м |
| Категория перенапряжения по IEC/EN 62368-1 |
OVC II, высота до 5000 м |
| Безопасное сверхнизкое напряжение |
IEC/EN 61558-2-16: SELV; IEC/EN 62368-1: SELV / ES1 |
| Испытательное напряжение изоляции |
Вход-выход: 4 кВ AC; вход-FG: 2 кВ AC; выход-FG: 1,5 кВ AC; выход-DC OK: 0,5 кВ AC |
| Сопротивление изоляции |
Вход-выход, вход-FG, выход-FG: 100 МОм при 500 В DC, 25 °C, 70% RH |
ЭМС. Излучение
| Кондуктивные помехи |
BS EN/EN55032 (CISPR32), BS EN/EN61204-3, CNS15936, KS C 9832, класс B |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32), BS EN/EN61204-3, CNS15936, KS C 9832, класс B |
| Гармонические составляющие тока |
BS EN/EN61000-3-2, класс A |
| Колебания напряжения и фликер |
BS EN/EN61000-3-3 |
ЭМС. Устойчивость
| Электростатический разряд |
BS EN/EN61000-4-2, уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контактный разряд; критерий A |
| Радиочастотное электромагнитное поле |
BS EN/EN61000-4-3, уровень 3, 10 В/м; критерий A |
| Импульсные помехи пачками |
BS EN/EN61000-4-4, уровень 3, 2 кВ; критерий A |
| Импульсные перенапряжения |
BS EN/EN61000-4-5, уровень 4, 2 кВ линия-линия; уровень 4, 4 кВ линия-линия-корпус; критерий A |
| Кондуктивные радиочастотные помехи |
BS EN/EN61000-4-6, уровень 3, 10 В; критерий A |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8, уровень 4, 30 А/м; критерий A |
| Базовые стандарты устойчивости |
BS EN55035, BS EN/EN61204-3, BS EN/EN61000-6-2, KS C 9835 |
Надёжность, габариты, масса и упаковка
| MTBF |
2223,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 440,4 тыс. ч минимум по MIL-HDBK-217F при 25 °C |

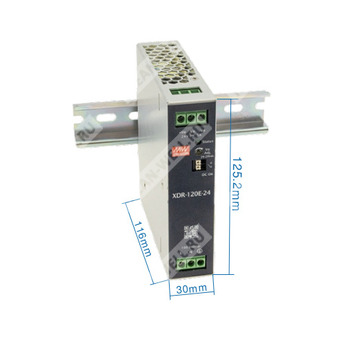

| Габаритные размеры |
30 x 125,2 x 116 мм |
| Масса |
510 г |
| Упаковка |
24 шт.; 13,25 кг; 1,16 куб. фута |
Подключение и механические данные
| Монтаж |
На DIN рейку TS35/7.5 или TS35/15 |
| Ширина корпуса |
30 мм |
| Назначение входных клемм |
1: AC/L или +Vin DC; 2: AC/N или -Vin DC; 3: FG |
| Назначение выходных клемм |
1: +Vo; 2, 3: -Vo |
| Назначение сигнального разъёма |
1, 2: релейный контакт DC OK |
Рекомендуемое подключение проводов
| Входные клеммы AC |
Жёсткий провод до 6 мм², 16...10 AWG; длина зачистки 7...8 мм; момент затяжки 5 lb-in |
| Выходные клеммы DC |
Жёсткий провод до 6 мм², 16...10 AWG; длина зачистки 7...8 мм; момент затяжки 5 lb-in |
| Сигнальный разъём |
Провод до 1,5 мм², 24...16 AWG; длина зачистки 8...9 мм |
Характер работы по нагрузке и температуре
| Нагрузка при 100...264 В AC |
100% номинальной мощности |
| Нагрузка при 85 В AC |
Около 75% по графику статических характеристик |
| Полная нагрузка по температуре |
До +50 °C при вертикальном монтаже |
| Снижение нагрузки |
От +50 до +70 °C с понижением до 75% при +70 °C |
| Особый режим при низкой температуре |
При температуре от -40 до -20 °C и входном напряжении 85...90 В derating снижается до 40% |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной цепи с параллельным подключением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает начальную точность установки, линейную нестабильность и нестабильность по нагрузке.
- При температуре от -40 до -20 °C и входном напряжении 85...90 В температурная кривая снижения мощности падает до 40%.
- При рабочей высоте более 2000 м допустимая температура окружающей среды должна снижаться из расчёта 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором.
- Для установки при длительной работе на полной мощности рекомендуются монтажные зазоры: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
- Источник питания рассматривается как компонент, устанавливаемый в состав конечного оборудования. Конечное оборудование должно быть повторно проверено на соответствие требованиям по ЭМС.
- Маркировка RCM наносится на добровольной основе. Оборудование соответствует применимым стандартам IEC или AS/NZS, а также AS/NZS 3820, где это требуется. Применение маркировки RCM соответствует AS/NZS 4417.1.
- Некоторые заводы или исполнения могут не иметь логотипа BIS; для уточнения требуется дополнительное согласование.
