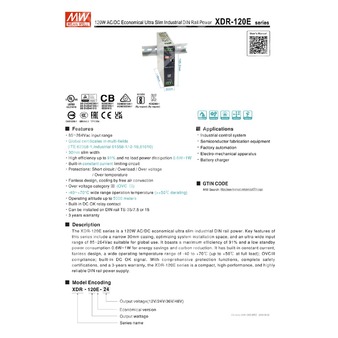

XDR-120E-36 - AC/DC источник питания 120 Вт на DIN рейку с регулируемым выходом 36 В для промышленного оборудования.
Назначение
XDR-120E-36 — это экономичный ультратонкий промышленный AC/DC источник питания для установки на DIN рейку TS35/7.5 или TS35/15. Устройство преобразует сетевое переменное напряжение в стабилизированное постоянное напряжение 36 В и предназначено для питания систем промышленной автоматизации, технологического оборудования, электромеханических устройств и смежных нагрузок.
Расшифровка партномера
| Элемент партномера |
Значение |
| XDR |
Наименование серии промышленных источников питания на DIN рейку |
| 120E |
Номинальная выходная мощность 120 Вт, экономичное исполнение |
| 36 |
Номинальное выходное напряжение 36 В постоянного тока |
Особенности
- Широкий диапазон входного напряжения 85…264 В AC.
- Ультратонкий корпус шириной 30 мм.
- КПД до 91%.
- Низкое потребление без нагрузки.
- Встроенная схема ограничения тока в режиме постоянного тока.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Безвентиляторное исполнение, охлаждение естественной конвекцией.
- Работа в широком температурном диапазоне от -40 до +70 °C с дерейтингом при повышенной температуре.
- Эксплуатация на высоте до 5000 м.
- Встроенный релейный контакт DC OK.
- Установка на DIN рейку TS-35/7.5 или TS-35/15.
- Глобальные сертификаты для различных областей применения, включая ИТ, промышленное оборудование и измерительные системы.
Области применения
- Промышленные системы управления.
- Оборудование для производства полупроводников.
- Заводская автоматизация.
- Электромеханическая аппаратура.
- Зарядные устройства аккумуляторов.
Описание
Серия XDR-120E представляет собой промышленный источник питания AC/DC мощностью 120 Вт в экономичном ультратонком исполнении для монтажа на DIN рейку. Для модели XDR-120E-36 характерен узкий корпус шириной 30 мм, что позволяет эффективно использовать монтажное пространство внутри шкафа управления. Источник рассчитан на глобальное применение благодаря универсальному входу 85…264 В AC.
Модель отличается высоким КПД до 91% и низким потреблением в режиме без нагрузки, что снижает тепловыделение и энергопотребление системы. В конструкции реализованы встроенное ограничение тока, безвентиляторное охлаждение, широкий температурный диапазон эксплуатации от -40 до +70 °C, а также сигнализация исправности выходного напряжения посредством контакта DC OK. Наличие комплекса защит и соответствие профильным стандартам безопасности и ЭМС делают XDR-120E-36 компактным и надежным источником питания для промышленной электроники и энергетических подсистем.
Выходные параметры
| Параметр |
Значение для XDR-120E-36 |
| Номинальное выходное напряжение |
36 В DC |
| Номинальный выходной ток |
3,33 А |
| Диапазон выходного тока |
0…3,33 А |
| Номинальная мощность |
119,88 Вт |
| Пульсации и шум |
150 мВ пик-пик |
| Диапазон регулировки выходного напряжения |
36…42 В |
| Точность установки напряжения |
±1,0% |
| Нестабильность по сети |
±0,5% |
| Нестабильность по нагрузке |
±1,0% |
| Время запуска |
1200 мс, 60 мс при 230 В AC; 2500 мс, 60 мс при 115 В AC, при полной нагрузке |
| Время удержания |
16 мс при 230 В AC; 8 мс при 115 В AC, при полной нагрузке |
Входные параметры
| Параметр |
Значение для XDR-120E-36 |
| Диапазон входного напряжения переменного тока |
85…264 В AC |
| Диапазон входного напряжения постоянного тока |
120…370 В DC |
| Частотный диапазон |
47…63 Гц |
| Типовой КПД |
91% |
| Типовой входной ток |
2,3 А при 115 В AC; 1,3 А при 230 В AC |
| Пусковой ток |
20 А при 115 В AC; 40 А при 230 В AC, холодный старт |
| Ток утечки |
менее 1 мА при 240 В AC |
| Потребление без нагрузки |
0,8 Вт при 115 В AC; 1 Вт при 230 В AC |
Защиты
| Параметр |
Значение для XDR-120E-36 |
| Защита от перегрузки |
105…130% от номинальной выходной мощности, ограничение тока в режиме постоянного тока без отключения, автоматическое восстановление после устранения перегрузки |
| Защита от перенапряжения |
43…50 В |
| Режим защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева |
Отключение выходного напряжения, автоматическое восстановление после устранения причины перегрева |
Функции
| Параметр |
Значение для XDR-120E-36 |
| Контакт DC OK |
Релейный контакт контроля наличия выходного напряжения |
| Номинал контактов реле |
до 30 В DC / 1 А, до 30 В AC / 0,5 А, активная нагрузка |
| Состояние контакта |
Контакт замкнут: источник включен, выход в норме; контакт разомкнут: источник выключен или отказ по выходу DC |
Условия эксплуатации и окружающая среда
| Параметр |
Значение для XDR-120E-36 |
| Рабочая температура |
-40…+70 °C |
| Относительная влажность при работе |
20…95% RH, без конденсации |
| Температура хранения |
-40…+85 °C |
| Влажность при хранении |
10…95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…50 °C |
| Вибрация |
Компоненты: 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
| Рабочая высота |
до 5000 м |
Безопасность и электромагнитная совместимость
| Параметр |
Значение для XDR-120E-36 |
| Стандарты безопасности |
IEC 62368-1, IEC 61558-1/-2-16, IEC 61010-1/-2-201 |
| Дополнительные стандарты безопасности |
BS EN/EN 62368-1, BS EN/EN 61558-1/-2-16, BS EN/EN 61010-1/-2-201, UL/CUL 61010-1/-2-201, GB4943.1, CNS15598-1, TPTC004 |
| Категория перенапряжения |
по IEC/EN 61558-1/-2-16: OVC III при высоте до 2000 м; по IEC/EN/UL 61010-1/-2-201: OVC II при высоте до 5000 м; по IEC/EN 62368-1: OVC II при высоте до 5000 м |
| Класс безопасного сверхнизкого напряжения |
по IEC/EN 61558-2-16: SELV; по IEC/EN 62368-1: SELV / ES1 |
| Испытательное напряжение изоляции |
вход-выход: 4 кВ AC; вход-земля: 2 кВ AC; выход-земля: 1,5 кВ AC; выход-DC OK: 0,5 кВ AC |
| Сопротивление изоляции |
вход-выход, вход-земля, выход-земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС. Излучение
| Параметр |
Требование |
| Кондуктивные помехи |
Класс B |
| Излучаемые помехи |
Класс B |
| Гармонические составляющие тока |
Класс A |
| Колебания напряжения и фликер |
Соответствует требованиям |
ЭМС. Устойчивость
| Испытание |
Уровень |
| Электростатический разряд |
Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контакте; критерий A |
| Излучаемое радиочастотное поле |
Уровень 3, 10 В/м; критерий A |
| Быстрые переходные процессы |
Уровень 3, 2 кВ; критерий A |
| Импульсные перенапряжения |
Уровень 4, 2 кВ линия-линия; уровень 4, 4 кВ линия-линия-земля корпуса; критерий A |
| Наведенные радиочастотные помехи |
Уровень 3, 10 В; критерий A |
| Магнитное поле промышленной частоты |
Уровень 4, 30 А/м; критерий A |
Надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
2223,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 440,4 тыс. ч минимум по MIL-HDBK-217F при 25 °C |

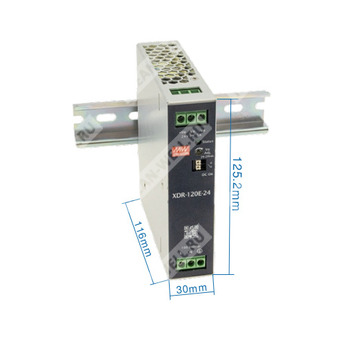

| Габаритные размеры |
30 x 125,2 x 116 мм |
| Масса |
510 г |
| Упаковка |
24 шт., 13,25 кг, 1,16 куб. фута |
Механические данные и подключение
| Узел |
Назначение выводов |
| Выходной клеммный блок |
Вывод 1: +Vo; выводы 2, 3: -Vo |
| Сигнальный разъем |
Выводы 1, 2: релейный контакт DC OK |
| Входной клеммный блок |
Вывод 1: AC/L или +Vin DC; вывод 2: AC/N или -Vin DC; вывод 3: FG |
Рекомендуемое подключение проводов
| Параметр |
Вход AC |
Выход DC |
Сигнальный разъем |
| Одножильный провод |
до 6 мм² |
до 6 мм² |
до 1,5 мм² |
| Диапазон AWG |
16…10 AWG |
16…10 AWG |
24…16 AWG |
| Длина зачистки |
7…8 мм |
7…8 мм |
8…9 мм |
| Момент затяжки винтовой клеммы |
5 lb-in |
5 lb-in |
не указан |
Монтаж
Источник питания предназначен для установки на DIN рейку типов TS35/7.5 или TS35/15.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной цепи с параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Параметр точности включает отклонение установки, нестабильность по сети и нестабильность по нагрузке.
- Если температура находится в диапазоне от -40 °C до -20 °C, а входное напряжение — в диапазоне 85…90 В, кривая температурного дерейтинга снижается до 40%.
- При рабочей высоте более 2000 м допустимая температура окружающей среды должна уменьшаться из расчета 3,5 °C на каждые 1000 м для безвентиляторных моделей и 5 °C на каждые 1000 м для моделей с вентилятором.
- При длительной работе на полной мощности рекомендуется обеспечивать монтажные зазоры: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Для конечного изделия необходимо повторно подтвердить соответствие требованиям по ЭМС.
- Маркировка RCM применяется на добровольной основе. Оборудование соответствует применимым стандартам IEC или AS/NZS, либо AS/NZS 3820, где это требуется. Использование маркировки RCM соответствует AS/NZS 4417.1.
- Некоторые заводы или исполнения могут не иметь маркировки BIS; по данному вопросу требуется уточнение у производителя.
