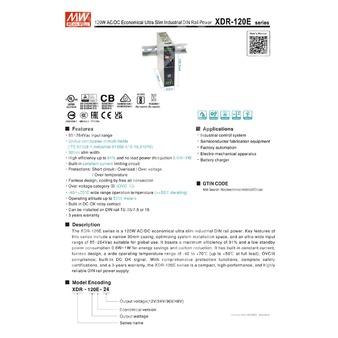

XDR-120E-48 - AC/DC источник питания на DIN рейку мощностью 120 Вт с номинальным выходом 48 В для промышленного применения.
Назначение
XDR-120E-48 представляет собой экономичный ультратонкий промышленный источник питания AC/DC для установки на DIN рейку. Устройство предназначено для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное выходное напряжение 48 В постоянного тока с максимальной выходной мощностью 120 Вт. Источник питания ориентирован на применение в системах промышленного управления, оборудовании автоматизации, электромеханических устройствах, оборудовании для полупроводникового производства и зарядных системах.
Расшифровка партномера
| Элемент партномера |
Значение |
| XDR |
Наименование серии источников питания |
| 120 |
Номинальная выходная мощность 120 Вт |
| E |
Экономичное исполнение |
| 48 |
Номинальное выходное напряжение 48 В |
Особенности
- Широкий диапазон входного напряжения 85...264 В переменного тока.
- Международные сертификаты для различных областей применения, включая ИТ-оборудование, промышленное оборудование и измерительную аппаратуру.
- Узкий корпус шириной 30 мм.
- КПД до 91%.
- Низкое потребление без нагрузки.
- Встроенная схема ограничения тока с режимом постоянного тока.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Безвентиляторное исполнение с охлаждением естественной конвекцией воздуха.
- Работа в широком температурном диапазоне от -40 до +70 °C.
- Эксплуатация на высоте до 5000 м.
- Встроенный релейный контакт DC OK.
- Установка на DIN рейки TS-35/7.5 или TS-35/15.
Области применения
- Промышленные системы управления.
- Оборудование для производства полупроводников.
- Заводская автоматизация.
- Электромеханическая аппаратура.
- Зарядные устройства аккумуляторов.
Описание
Серия XDR-120E представляет собой семейство источников питания AC/DC мощностью 120 Вт в ультратонком промышленном исполнении для монтажа на DIN рейку. Модель XDR-120E-48 выполнена в корпусе шириной 30 мм, что позволяет экономить место в шкафах управления и распределительных системах. Устройство рассчитано на глобальное применение благодаря широкому входному диапазону 85...264 В переменного тока и 120...370 В постоянного тока.
Источник питания обеспечивает выход 48 В постоянного тока при токе до 2,5 А. Предусмотрена подстройка выходного напряжения в диапазоне 48...55 В. Для повышения эксплуатационной надежности реализованы защиты от перегрузки, перенапряжения и перегрева, а также встроен релейный сигнал исправности DC OK. Охлаждение осуществляется естественной конвекцией без применения вентилятора, что снижает требования к обслуживанию и повышает надежность в промышленных условиях.
Выходные параметры
| Параметр |
Значение |
| Номинальное выходное напряжение |
48 В |
| Номинальный выходной ток |
2,5 А |
| Диапазон выходного тока |
0...2,5 А |
| Номинальная выходная мощность |
120 Вт |
| Диапазон подстройки выходного напряжения |
48...55 В |
| Пульсации и шум |
150 мВ пик-пик |
| Допуск по выходному напряжению |
±1,0% |
| Линейная нестабильность |
±0,5% |
| Нестабильность по нагрузке |
±1,0% |
| Время запуска |
2500 мс при 115 В AC, 1200 мс при 230 В AC |
| Время нарастания |
60 мс |
| Время удержания |
8 мс при 115 В AC, 16 мс при 230 В AC, при полной нагрузке |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения переменного тока |
85...264 В AC |
| Диапазон входного напряжения постоянного тока |
120...370 В DC |
| Диапазон частоты входной сети |
47...63 Гц |
| Типовой КПД |
91% |
| Типовой входной ток |
2,3 А при 115 В AC; 1,3 А при 230 В AC |
| Пусковой ток |
20 А при 115 В AC; 40 А при 230 В AC, холодный старт |
| Ток утечки |
менее 1 мА при 240 В AC |
| Потребление без нагрузки |
0,8 Вт при 115 В AC; 1 Вт при 230 В AC |
Защиты
| Параметр |
Значение |
| Перегрузка |
105...130% от номинальной выходной мощности, ограничение тока в режиме постоянного тока без отключения, автоматическое восстановление после устранения перегрузки |
| Перенапряжение |
56...65 В |
| Режим защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев |
Отключение выходного напряжения, автоматическое восстановление после устранения аварийного состояния |
Функции
| Параметр |
Значение |
| Релейный контакт DC OK |
Максимальные параметры контакта: 30 В DC / 1 А, 30 В AC / 0,5 А, активная нагрузка |
| Состояние контакта |
Контакт замкнут при нормальной работе источника питания и наличии выходного напряжения; контакт разомкнут при отключении источника питания или отказе по выходу DC |
Параметры окружающей среды
| Параметр |
Значение |
| Рабочая температура |
-40...+70 °C |
| Особенности температурной работы |
Дерейтинг по температуре, полная нагрузка до +50 °C |
| Рабочая влажность |
20...95% относительной влажности, без конденсации |
| Температура хранения |
-40...+85 °C |
| Влажность хранения |
10...95% относительной влажности, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...50 °C |
| Вибростойкость |
Компонент: 10...500 Гц, 2G, 10 мин на цикл, 60 мин по каждой из осей X, Y, Z; монтаж согласно IEC 60068-2-6 |
| Высота эксплуатации |
До 5000 м |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности |
IEC 62368-1, IEC 61558-1/2-16, IEC 61010-1/-2-201; BS EN/EN 62368-1, BS EN/EN 61558-1/-2-16, BS EN/EN 61010-1/-2-201; UL/CUL 61010-1/-2-201; GB4943.1; CNS15598-1; TPTC004; KC 62368-1 и BIS IS 13252 (Part 1) по запросу |
| Категория перенапряжения |
По IEC/EN 61558-1/-2-16: OVC III до 2000 м; по IEC/EN/UL 61010-1/-2-201: OVC II до 5000 м; по IEC/EN 62368-1: OVC II до 5000 м |
| Безопасное сверхнизкое напряжение |
По IEC/EN 61558-2-16: SELV; по IEC/EN 62368-1: SELV / ES1 |
| Испытательное напряжение изоляции |
Вход-выход: 4 кВ AC; вход-земля: 2 кВ AC; выход-земля: 1,5 кВ AC; выход-DC OK: 0,5 кВ AC |
| Сопротивление изоляции |
Вход-выход, вход-земля, выход-земля: 100 МОм при 500 В DC, 25 °C, 70% RH |
ЭМС. Эмиссия
| Параметр |
Стандарт / уровень |
| Кондуктивные помехи |
BS EN/EN 55032, BS EN/EN 61204-3, CNS 15936, KS C 9832, класс B |
| Излучаемые помехи |
BS EN/EN 55032, BS EN/EN 61204-3, CNS 15936, KS C 9832, класс B |
| Гармонические составляющие тока |
BS EN/EN 61000-3-2, класс A |
| Фликер |
BS EN/EN 61000-3-3 |
ЭМС. Устойчивость
| Параметр |
Уровень испытаний |
| Электростатический разряд |
BS EN/EN 61000-4-2, уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контактный разряд; критерий A |
| Радиочастотное электромагнитное поле |
BS EN/EN 61000-4-3, уровень 3, 10 В/м; критерий A |
| Быстрые переходные процессы |
BS EN/EN 61000-4-4, уровень 3, 2 кВ; критерий A |
| Импульсные перенапряжения |
BS EN/EN 61000-4-5, уровень 4, 2 кВ линия-линия; уровень 4, 4 кВ линия-линия-земля корпуса; критерий A |
| Кондуктивные помехи |
BS EN/EN 61000-4-6, уровень 3, 10 В; критерий A |
| Магнитное поле промышленной частоты |
BS EN/EN 61000-4-8, уровень 4, 30 А/м; критерий A |
Надежность, конструкция и монтаж
| Параметр |
Значение |
| Средняя наработка на отказ |
2223,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 440,4 тыс. ч минимум по MIL-HDBK-217F при 25 °C |

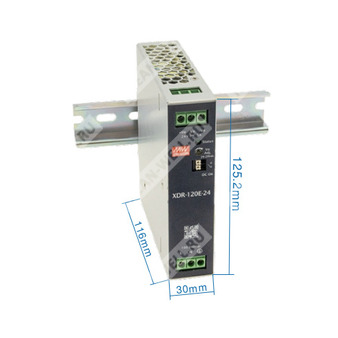

| Габаритные размеры |
30 x 125,2 x 116 мм |
| Масса |
510 г |
| Упаковка |
24 шт.; 13,25 кг; 1,16 куб. фута |
| Исполнение корпуса |
Case No. 301 |
| Охлаждение |
Естественная конвекция воздуха |
| Монтаж |
На DIN рейку TS35/7.5 или TS35/15 |
Назначение выводов
Выходной клеммный блок
| Контакт |
Назначение |
| 1 |
Выход постоянного тока +Vo |
| 2, 3 |
Выход постоянного тока -Vo |
Сигнальный разъем
| Контакт |
Назначение |
| 1, 2 |
Релейный контакт DC OK |
Входной клеммный блок
| Контакт |
Назначение |
| 1 |
FG, защитное заземление |
| 2 |
AC/L или +Vin при входе DC |
| 3 |
AC/N или -Vin при входе DC |
Рекомендуемое подключение
| Параметр |
Вход AC |
Выход DC |
Сигнальный разъем |
| Одножильный провод |
до 6 мм² |
до 6 мм² |
до 1,5 мм² |
| Диапазон AWG |
16...10 AWG |
16...10 AWG |
24...16 AWG |
| Длина зачистки |
7...8 мм |
7...8 мм |
8...9 мм |
| Момент затяжки винтовой клеммы |
5 lb-in |
5 lb-in |
не указан |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной 0,1 мкФ и 47 мкФ параллельными конденсаторами.
- Допуск включает начальную точность установки, линейную нестабильность и нестабильность по нагрузке.
- Если температура находится в диапазоне от -40 °C до -20 °C, а входное напряжение находится в диапазоне 85...90 В, кривая температурного дерейтинга снижается до 40%.
- При рабочей высоте свыше 2000 м требуется снижение допустимой температуры окружающей среды: 3,5 °C на каждые 1000 м для моделей с естественным охлаждением и 5 °C на каждые 1000 м для моделей с вентилятором.
- При длительной работе на полной мощности рекомендуется обеспечивать монтажные зазоры: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
- Источник питания рассматривается как компонент, устанавливаемый в состав конечного оборудования. Конечное оборудование должно быть дополнительно подтверждено на соответствие требованиям по ЭМС.
- Маркировка RCM применяется на добровольной основе. Оборудование соответствует применимым требованиям IEC или AS/NZS, либо AS/NZS 3820, где это применимо. Применение маркировки RCM соответствует AS/NZS 4417.1.
- Некоторые заводы-изготовители или отдельные исполнения могут не иметь логотипа BIS; для уточнения требуется дополнительная проверка исполнения.
