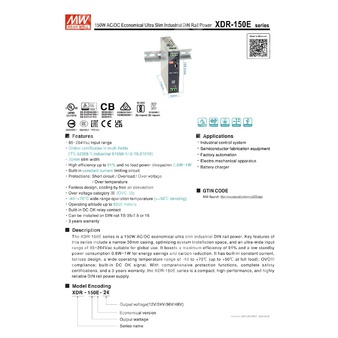

XDR-150E-12 - AC/DC источник питания 12 В для промышленного оборудования с установкой на DIN рейку.
Расшифровка партномера
| Фрагмент партномера | Значение |
| XDR | Наименование серии источников питания на DIN рейку |
| 150 | Номинальный класс мощности серии 150 Вт |
| E | Экономичное исполнение |
| 12 | Номинальное выходное напряжение 12 В |
Назначение
XDR-150E-12 представляет собой промышленный ультратонкий AC/DC источник питания мощностью 150-ваттного класса для монтажа на DIN рейку TS-35/7.5 или TS-35/15. Модель предназначена для питания систем промышленного управления, оборудования автоматизации, электромеханических устройств, оборудования полупроводникового производства и зарядных систем аккумуляторов. Исполнение ориентировано на применение в компактных шкафах автоматики при ограниченном монтажном пространстве.
Особенности
- Широкий диапазон входного напряжения 85...264 В переменного тока.
- Допускается питание от постоянного напряжения 120...370 В.
- Узкий корпус шириной 30 мм.
- КПД до 89% для исполнения 12 В.
- Низкое потребление без нагрузки: 0,6 Вт при 115 В AC и 0,9 Вт при 230 В AC.
- Встроенная схема ограничения тока в режиме постоянного тока.
- Комплекс защит: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Безвентиляторное исполнение с охлаждением естественной конвекцией.
- Поддержка контроля состояния выходного напряжения через встроенный релейный контакт DC OK.
- Работа в широком температурном диапазоне от минус 40 до плюс 70 °C.
- Эксплуатация на высоте до 5000 м.
- Соответствие требованиям по безопасности и ЭМС для промышленного применения.
Области применения
- Промышленные системы управления.
- Оборудование для производства полупроводников.
- Заводская автоматизация.
- Электромеханическая аппаратура.
- Зарядные устройства аккумуляторов.
Описание
XDR-150E-12 входит в серию XDR-150E, представляющую собой экономичные ультратонкие промышленные источники питания AC/DC для монтажа на DIN рейку. Для данной модели характерен узкий корпус шириной 30 мм, что позволяет экономить место в электротехническом шкафу. Источник рассчитан на глобальное применение благодаря широкому входному диапазону 85...264 В AC. Для исполнения 12 В предусмотрен регулируемый выход 12...15 В, встроенное ограничение тока, релейный сигнал исправности DC OK и полный набор защитных функций. Устройство выполнено в безвентиляторной конструкции и рассчитано на работу в условиях естественной конвекции воздуха.
Выходные параметры
| Параметр | Значение для XDR-150E-12 |
| Номинальное выходное напряжение | 12 В |
| Номинальный ток при 115 В AC | 10 А |
| Номинальный ток при 230 В AC | 11 А |
| Диапазон выходного тока при 115 В AC | 0...10 А |
| Диапазон выходного тока при 230 В AC | 0...11 А |
| Номинальная выходная мощность при 115 В AC | 120 Вт |
| Номинальная выходная мощность при 230 В AC | 132 Вт |
| Пульсации и шум, максимум | 100 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 12...15 В |
| Точность установки напряжения | ±2,0 % |
| Нестабильность по сети | ±0,5 % |
| Нестабильность по нагрузке | ±1,0 % |
| Время запуска | 1200 мс |
| Время нарастания | 60 мс при 230 В AC; 2500 мс при 115 В AC при полной нагрузке |
| Время удержания, типовое | 16 мс при 230 В AC; 8 мс при 115 В AC при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 85...264 В AC |
| Диапазон входного напряжения постоянного тока | 120...370 В DC |
| Диапазон частоты | 47...63 Гц |
| Потребление без нагрузки, типовое | 0,6 Вт при 115 В AC; 0,9 Вт при 230 В AC |
| КПД, типовой | 89 % |
| Входной ток, типовой | 2,6 А при 115 В AC; 1,6 А при 230 В AC |
| Пусковой ток, типовой | 20 А при 115 В AC; 40 А при 230 В AC, холодный старт |
| Ток утечки | менее 1 мА при 240 В AC |
Защитные функции
| Параметр | Значение |
| Защита от перегрузки при 230 В AC | 105...130 % от номинальной выходной мощности, ограничение тока в режиме постоянного тока без отключения, автоматическое восстановление после устранения причины |
| Защита от перегрузки при 115 В AC | 105...150 % от номинальной выходной мощности, ограничение тока в режиме постоянного тока без отключения, автоматическое восстановление после устранения причины |
| Защита от перенапряжения | 15...18 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после устранения аварийного состояния |
Функции контроля
| Параметр | Значение |
| Релейный контакт DC OK | Есть |
| Состояние контакта при нормальной работе | Контакт замкнут, источник включен, выход исправен |
| Состояние контакта при отказе | Контакт разомкнут, источник выключен или отсутствует DC на выходе |
| Максимальные параметры контакта | 30 В DC / 1 А; 30 В AC / 0,5 А; активная нагрузка |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | от -40 до +70 °C |
| Рабочая влажность | 20...95 % относительной влажности, без конденсации |
| Температура хранения | от -40 до +85 °C |
| Влажность хранения | 10...95 % относительной влажности, без конденсации |
| Температурный коэффициент | ±0,03 %/°C в диапазоне 0...50 °C |
| Вибрация | Компонент: 10...500 Гц, 2G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z; монтаж: соответствие IEC60068-2-6 |
| Максимальная высота эксплуатации | до 5000 м |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности CB | IEC 62368-1, IEC 61558-1/2-16, IEC 61010-1/-2-201 |
| Стандарты безопасности TUV | BS EN/EN 62368-1, BS EN/EN 61558-1/-2-16, BS EN/EN 61010-1/-2-201 |
| Стандарты безопасности UL | UL/CUL 61010-1/-2-201 |
| Стандарты безопасности CCC | GB4943.1 |
| Стандарты безопасности BSMI | CNS15598-1 |
| Стандарты безопасности EAC | TPTC004 |
| Стандарты KC/BIS | KC 62368-1 и BIS IS 13252 (Part 1), по запросу |
| Категория перенапряжения | IEC/EN 61558-1/-2-16: OVC III, высота до 2000 м |
| Категория перенапряжения | IEC/EN/UL 61010-1/-2-201: OVC II, высота до 5000 м |
| Категория перенапряжения | IEC/EN 62368-1: OVC II, высота до 5000 м |
| Класс безопасного сверхнизкого напряжения | IEC/EN 61558-2-16: SELV |
| Класс безопасного сверхнизкого напряжения | IEC/EN 62368-1: SELV / ES1 |
| Испытательное напряжение изоляции | Вход-выход: 4 кВ AC; вход-FG: 2 кВ AC; выход-FG: 1,5 кВ AC; выход-DC OK: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-FG, выход-FG: 100 МОм / 500 В DC / 25 °C / 70 % RH |
ЭМС, излучение
| Параметр | Стандарт | Уровень |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32), BS EN/EN61204-3, CNS15936, KS C 9832 | Класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), BS EN/EN61204-3, CNS15936, KS C 9832 | Класс B |
| Гармонический ток | BS EN/EN61000-3-2 | Класс A при нагрузке не более 80 % |
| Фликер напряжения | BS EN/EN61000-3-3 | Соответствует |
ЭМС, устойчивость к воздействиям
| Параметр | Стандарт | Уровень испытаний |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контакте; критерий A |
| Радиочастотное электромагнитное поле | BS EN/EN61000-4-3 | Уровень 3, 10 В/м; критерий A |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3, 2 кВ; критерий A |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 4, 2 кВ линия-линия; уровень 4, 4 кВ линия-линия-корпус; критерий A |
| Кондуктивные радиочастотные воздействия | BS EN/EN61000-4-6 | Уровень 3, 10 В; критерий A |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 4, 30 А/м; критерий A |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 2201,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 440,4 тыс. ч минимум по MIL-HDBK-217F при 25 °C |

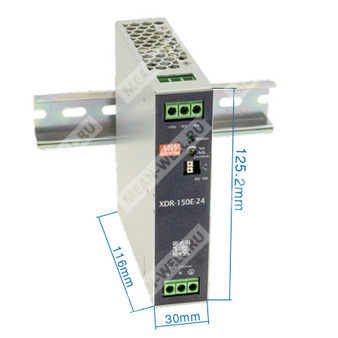

| Габаритные размеры | 30 x 125,2 x 116 мм (Ш x В x Г) |
| Масса | 510 г |
| Упаковка | 24 шт.; 13,25 кг; 1,16 куб. фута |
Подключение и монтаж
| Группа выводов | Номер вывода | Назначение |
| Выход постоянного тока | 1 | +Vo |
| Выход постоянного тока | 2, 3 | -Vo |
| Сигнальный разъем | 1, 2 | Релейный контакт DC OK |
| Вход питания | 1 | FG |
| Вход питания | 2 | AC/L или +Vin DC |
| Вход питания | 3 | AC/N или -Vin DC |
| Рекомендации по проводке | Вход AC | Выход DC | Сигнальный разъем |
| Одножильный провод | до 6 мм² | до 6 мм² | до 1,5 мм² |
| Диапазон AWG | 20...10 AWG | 16...10 AWG | 24...16 AWG |
| Длина зачистки | 7...8 мм | 7...8 мм | 8...9 мм |
| Момент затяжки клемм | 5 lb-in | 5 lb-in | не указан |
| Параметр монтажа | Значение |
| Тип допустимой DIN рейки | TS35/7.5 или TS35/15 |
Характеристики по нагрузке и температуре
Источник допускает работу при полной нагрузке до +50 °C при вертикальной установке. В диапазоне от +50 до +70 °C требуется снижение допустимой нагрузки согласно кривой дерейтинга. Для модели 12 В статическая характеристика по входному напряжению отличается от исполнений 24...48 В: при низком входном напряжении 85...100 В AC допустимая нагрузка снижена, а номинальный уровень нагрузки достигается при повышении входного напряжения.
Примечания
- Если иное не указано, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной емкости 0,1 мкФ и 47 мкФ, включенных параллельно.
- Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
- Если температура находится в диапазоне от -40 до -20 °C, а входное напряжение находится в диапазоне 85...90 В, кривая температурного снижения мощности падает до 40 %.
- При высоте эксплуатации более 2000 м температурный дерейтинг составляет 3,5 °C на каждые 1000 м для безвентиляторных моделей и 5 °C на каждые 1000 м для моделей с вентилятором.
- Для постоянной работы на полной мощности рекомендуется обеспечивать монтажные зазоры: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Конечное оборудование должно быть повторно проверено на соответствие требованиям по ЭМС.
- Маркировка RCM применяется на добровольной основе. Оборудование соответствует релевантным стандартам IEC или AS/NZS, либо AS/NZS 3820, где применимо. Использование маркировки RCM соответствует AS/NZS 4417.1.
- Некоторые заводы или исполнения могут не иметь логотипа BIS; по таким вариантам требуется уточнение.
