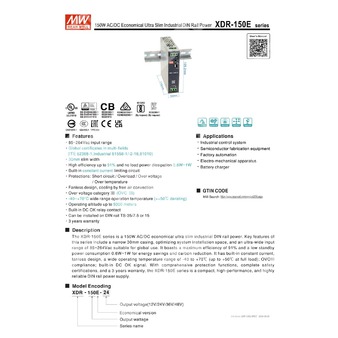

XDR-150E-24 - AC/DC источник питания на DIN рейку с выходом 24 В для промышленного электропитания и систем автоматизации.
XDR-150E-24 — представитель серии XDR-150E, предназначенный для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное постоянное напряжение 24 В. Устройство выполнено в сверхузком корпусе шириной 30 мм для установки на DIN рейку TS-35/7.5 или TS-35/15, рассчитано на промышленное применение, имеет естественное охлаждение, встроенный релейный сигнал исправности выхода DC OK и комплекс защит.
Расшифровка партномера
| Элемент партномера | Значение |
| XDR | Наименование серии источников питания на DIN рейку |
| 150E | Серия экономичного исполнения с номинальной выходной мощностью 150 Вт |
| 24 | Номинальное выходное напряжение 24 В постоянного тока |
Особенности
- Диапазон входного напряжения 85...264 В переменного тока.
- Глобальные сертификаты для различных областей применения, включая ИТ-оборудование, промышленное оборудование и измерительные установки.
- Ширина корпуса 30 мм.
- Высокий КПД до 91%.
- Низкое потребление без нагрузки: 0,8 Вт при 115 В AC и 1 Вт при 230 В AC для исполнения 24 В.
- Встроенная схема ограничения тока в режиме постоянного тока.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Безвентиляторное исполнение, охлаждение естественной конвекцией воздуха.
- Соответствие категории перенапряжения III в части IEC/EN 61558-1/-2-16 при высоте до 2000 м, а также категории II по IEC/EN/UL 61010-1/-2-201 и IEC/EN 62368-1 при высоте до 5000 м.
- Рабочий температурный диапазон от -40 до +70°C с дерейтингом при повышенной температуре.
- Работа на высоте до 5000 м.
- Встроенный релейный контакт DC OK.
- Установка на DIN рейку TS-35/7.5 или TS-35/15.
Области применения
- Промышленные системы управления.
- Оборудование для производства полупроводников.
- Фабричная автоматизация.
- Электромеханическая аппаратура.
- Зарядные устройства аккумуляторных батарей.
Описание
XDR-150E-24 представляет собой промышленный AC/DC источник питания мощностью 150 Вт экономичного исполнения в сверхузком корпусе для монтажа на DIN рейку. Конструкция с шириной 30 мм позволяет минимизировать занимаемое пространство в шкафу управления. Источник рассчитан на глобальное применение благодаря широкому диапазону входного напряжения 85...264 В переменного тока.
Для исполнения 24 В характерны высокий КПД 91% и низкое энергопотребление без нагрузки. В составе устройства предусмотрены встроенное ограничение выходного тока, естественное охлаждение без вентилятора, широкий температурный диапазон эксплуатации от -40 до +70°C, а также сигнализация исправности выхода посредством релейного контакта DC OK. Совокупность защитных функций и соответствие профильным стандартам безопасности и ЭМС делают XDR-150E-24 пригодным для использования в промышленной электронике, энергетических подсистемах и оборудовании автоматизации.
Параметры выхода
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В DC |
| Номинальный выходной ток при 115 В AC | 5,2 А |
| Номинальный выходной ток при 230 В AC | 6,5 А |
| Диапазон выходного тока при 115 В AC | 0...5,2 А |
| Диапазон выходного тока при 230 В AC | 0...6,5 А |
| Номинальная выходная мощность при 115 В AC | 124,8 Вт |
| Номинальная выходная мощность при 230 В AC | 156 Вт |
| Диапазон регулировки выходного напряжения | 24...29 В |
| Пульсации и шум, максимум | 120 мВ пик-пик |
| Точность установки выходного напряжения | ±1,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Время запуска | 1200 мс, типовое |
| Время нарастания | 60 мс при 230 В AC; 2500 мс и 60 мс при 115 В AC на полной нагрузке |
| Время удержания, типовое | 16 мс при 230 В AC; 8 мс при 115 В AC на полной нагрузке |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 85...264 В AC |
| Диапазон входного напряжения постоянного тока | 120...370 В DC |
| Диапазон входной частоты | 47...63 Гц |
| Потребление без нагрузки, типовое | 0,8 Вт при 115 В AC; 1 Вт при 230 В AC |
| КПД, типовой | 91% |
| Входной ток, типовой | 2,6 А при 115 В AC; 1,6 А при 230 В AC |
| Пусковой ток, типовой | 20 А при 115 В AC; 40 А при 230 В AC, холодный старт |
| Ток утечки | менее 1 мА при 240 В AC |
Защиты
| Параметр | Значение |
| Защита от перегрузки при 230 В AC | 105...130% от номинальной выходной мощности, ограничение тока в режиме постоянного тока без отключения, автоматическое восстановление после устранения перегрузки |
| Защита от перегрузки при 115 В AC | 105...150% от номинальной выходной мощности, ограничение тока в режиме постоянного тока без отключения, автоматическое восстановление после устранения перегрузки |
| Защита от перенапряжения | 30...34 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после устранения аварийного состояния |
Функции
| Параметр | Значение |
| Релейный контакт DC OK | Контакт замкнут при нормальном выходе DC OK, контакт разомкнут при отключении источника или отказе по постоянному выходу |
| Максимальная коммутируемая нагрузка контакта | 30 В DC / 1 А; 30 В AC / 0,5 А, активная нагрузка |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | от -40 до +70°C |
| Рабочая влажность | 20...95% относительной влажности, без конденсации |
| Температура хранения | от -40 до +85°C |
| Влажность при хранении | 10...95% относительной влажности, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50°C |
| Вибрация | Компонент: 10...500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z; монтаж в соответствии с IEC 60068-2-6 |
| Охлаждение | Естественная конвекция воздуха |
| Допустимая рабочая высота | до 5000 м |
Безопасность и изоляция
| Параметр | Значение |
| Стандарты безопасности | IEC 62368-1, IEC 61558-1/-2-16, IEC 61010-1/-2-201 |
| Национальные и региональные стандарты | BS EN/EN 62368-1, BS EN/EN 61558-1/-2-16, BS EN/EN 61010-1/-2-201, UL/CUL 61010-1/-2-201, GB4943.1, CNS15598-1, TPTC004, KC 62368-1, BIS IS 13252 (Part 1) по запросу |
| Категория перенапряжения | IEC/EN 61558-1/-2-16: OVC III до 2000 м; IEC/EN/UL 61010-1/-2-201: OVC II до 5000 м; IEC/EN 62368-1: OVC II до 5000 м |
| Класс безопасного сверхнизкого напряжения | IEC/EN 61558-2-16: SELV; IEC/EN 62368-1: SELV / ES1 |
| Испытательное напряжение изоляции | Вход-выход: 4 кВ AC; вход-FG: 2 кВ AC; выход-FG: 1,5 кВ AC; выход-DC OK: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-FG, выход-FG: 100 МОм / 500 В DC / 25°C / 70% RH |
Электромагнитная совместимость
| Эмиссия | Значение |
| Кондуктивные помехи | Класс B по BS EN/EN 55032 (CISPR32), BS EN/EN 61204-3, CNS15936, KS C 9832 |
| Излучаемые помехи | Класс B по BS EN/EN 55032 (CISPR32), BS EN/EN 61204-3, CNS15936, KS C 9832 |
| Гармонические составляющие тока | Класс A при нагрузке не более 80% по BS EN/EN 61000-3-2 |
| Колебания напряжения и фликер | Соответствует BS EN/EN 61000-3-3 |
| Помехоустойчивость | Испытательный уровень |
| Электростатический разряд | Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контактный; критерий A |
| Радиочастотное электромагнитное поле | Уровень 3, 10 В/м; критерий A |
| Быстрые переходные процессы | Уровень 3, 2 кВ; критерий A |
| Импульсные перенапряжения | Уровень 4, 2 кВ линия-линия; уровень 4, 4 кВ линия-линия-корпус; критерий A |
| Кондуктивные радиочастотные воздействия | Уровень 3, 10 В; критерий A |
| Магнитное поле промышленной частоты | Уровень 4, 30 А/м; критерий A |
| Применяемые стандарты | BS EN/EN 55035, BS EN/EN 61204-3, BS EN/EN 61000-6-2, KS C 9835 |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 2201,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 440,4 тыс. ч минимум по MIL-HDBK-217F при 25°C |

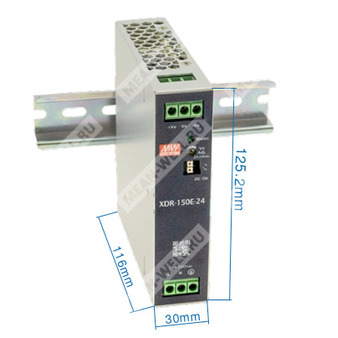

| Габаритные размеры | 30 × 125,2 × 116 мм (Ш × В × Г) |
| Масса | 510 г |
| Упаковка | 24 шт. / 13,25 кг / 1,16 куб. фута |
Механическое исполнение и подключения
| Клеммная группа | Контакт | Назначение |
| Выход постоянного тока | 1 | +Vo |
| Выход постоянного тока | 2, 3 | -Vo |
| Сигнальный разъем | 1, 2 | Релейный контакт DC OK |
| Вход | 1 | FG, защитное заземление |
| Вход | 2 | AC/L или +Vin для входа DC |
| Вход | 3 | AC/N или -Vin для входа DC |
| Рекомендации по проводам и монтажу | Вход AC | Выход DC | Сигнальный разъем |
| Одножильный провод | до 6 мм² | до 6 мм² | до 1,5 мм² |
| Диапазон AWG | 20...10 AWG | 16...10 AWG | 24...16 AWG |
| Длина снятия изоляции | 7...8 мм | 7...8 мм | 8...9 мм |
| Момент затяжки винтовой клеммы | 5 lb-in | 5 lb-in | не указан |
Монтаж
Источник питания предназначен для установки на DIN рейку TS35/7.5 или TS35/15.
Для длительной работы при полной мощности рекомендуются монтажные зазоры: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
Примечания
- Если иное не указано, параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной цепи с параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает погрешность установки, нестабильность по сети и нестабильность по нагрузке.
- При температуре от -40 до -20°C и входном напряжении от 85 до 90 В температурная кривая дерейтинга снижается до 40%.
- Для безвентиляторных моделей при рабочей высоте свыше 2000 м температурный дерейтинг составляет 3,5°C на каждые 1000 м; для моделей с вентилятором — 5°C на каждые 1000 м.
- Рекомендуемые монтажные зазоры при постоянной работе на полной мощности: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. При наличии рядом источника тепла рекомендуется зазор 15 мм.
- Источник питания рассматривается как компонент, устанавливаемый в состав конечного оборудования. Конечное оборудование должно быть дополнительно проверено на соответствие требованиям по электромагнитной совместимости.
- Маркировка RCM применяется на добровольной основе. Оборудование соответствует применимым стандартам IEC или AS/NZS, либо AS/NZS 3820, где это применимо. Использование маркировки RCM соответствует AS/NZS 4417.1.
- Некоторые производственные площадки или исполнения могут не иметь логотипа BIS; для уточнения требуется согласование по конкретной поставке.
