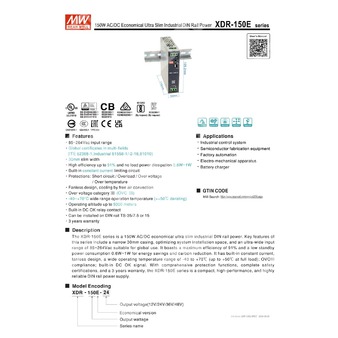

XDR-150E-36 - AC/DC источник питания на DIN рейку с выходом 36 В для промышленного электропитания.
Назначение
XDR-150E-36 — промышленный ультратонкий AC/DC источник питания экономичной серии XDR-150E, предназначенный для монтажа на DIN рейку TS-35/7.5 или TS-35/15 и формирования стабилизированного выходного напряжения 36 В постоянного тока. Модель ориентирована на применение в системах промышленного управления, автоматизации, электромеханическом оборудовании, технологическом оснащении полупроводникового производства и зарядных устройствах.
Расшифровка партномера
| XDR | Наименование серии |
| 150E | Выходная мощность 150 Вт, экономичное исполнение |
| 36 | Номинальное выходное напряжение 36 В |
Особенности
- Широкий диапазон входного напряжения 85…264 В AC.
- Глобальный набор сертификатов для различных областей применения, включая оборудование информационных технологий, промышленное оборудование и измерительные установки.
- Ультратонкий корпус шириной 30 мм.
- Высокий КПД до 91%.
- Низкое потребление без нагрузки.
- Встроенная схема ограничения тока в режиме постоянного тока.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Безвентиляторное исполнение с охлаждением за счет естественной конвекции воздуха.
- Соответствие категории перенапряжения III для части стандартов.
- Рабочий температурный диапазон от -40 до +70°C с дерейтингом при повышенной температуре.
- Работа на высоте до 5000 м.
- Встроенный релейный контакт DC OK.
- Установка на DIN рейку TS-35/7.5 или TS-35/15.
Области применения
- Системы промышленного управления.
- Оборудование для полупроводникового производства.
- Фабричная автоматизация.
- Электромеханическая аппаратура.
- Зарядные устройства аккумуляторов.
Описание
XDR-150E-36 представляет собой источник питания мощностью 150 Вт в узком корпусе шириной 30 мм, что позволяет эффективно использовать монтажное пространство в шкафах автоматики и распределительных системах. Устройство рассчитано на глобальное применение благодаря универсальному входу 85…264 В AC и допускает питание от 120…370 В DC.
Модель характеризуется высоким типовым КПД 91%, малым энергопотреблением на холостом ходу, встроенным ограничением тока, безвентиляторным охлаждением и широким диапазоном рабочих температур. Предусмотрен сигнальный релейный контакт DC OK для контроля наличия выходного напряжения. Набор защитных функций и электромагнитная совместимость ориентированы на эксплуатацию в промышленной среде.
Основные электрические параметры
| Параметр | Значение |
| Серия | XDR-150E |
| Модель | XDR-150E-36 |
| Тип изделия | AC/DC источник питания на DIN рейку |
| Номинальная выходная мощность | 150 Вт класс |
| Номинальное выходное напряжение | 36 В DC |
| Ширина корпуса | 30 мм |
| Охлаждение | Естественная конвекция, без вентилятора |
Выходные параметры
| Параметр | Значение для XDR-150E-36 |
| Номинальное выходное напряжение | 36 В DC |
| Номинальный ток при 115 В AC | 3,46 А |
| Номинальный ток при 230 В AC | 4,33 А |
| Диапазон тока при 115 В AC | 0…3,46 А |
| Диапазон тока при 230 В AC | 0…4,33 А |
| Номинальная мощность при 115 В AC | 124,56 Вт |
| Номинальная мощность при 230 В AC | 155,88 Вт |
| Пульсации и шум, максимум | 150 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 36…42 В |
| Допуск по выходному напряжению | ±1,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Время установления и нарастания | 1200 мс, 60 мс при 230 В AC; 2500 мс, 60 мс при 115 В AC, при полной нагрузке |
| Время удержания, типовое | 16 мс при 230 В AC; 8 мс при 115 В AC, при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения AC | 85…264 В AC |
| Диапазон входного напряжения DC | 120…370 В DC |
| Частотный диапазон | 47…63 Гц |
| Потребление без нагрузки, типовое | 0,8 Вт при 115 В AC; 1 Вт при 230 В AC |
| КПД, типовой | 91% |
| Входной ток, типовой | 2,6 А при 115 В AC; 1,6 А при 230 В AC |
| Пусковой ток, типовой | 20 А при 115 В AC; 40 А при 230 В AC, холодный старт |
| Ток утечки | <1 мА при 240 В AC |
Защиты
| Параметр | Значение |
| Защита от перегрузки | При 230 В AC: 105…130% от номинальной выходной мощности, ограничение тока в режиме постоянного тока без отключения, автоматическое восстановление после устранения перегрузки |
| Защита от перегрузки | При 115 В AC: 105…150% от номинальной выходной мощности, ограничение тока в режиме постоянного тока без отключения, автоматическое восстановление после устранения перегрузки |
| Защита от перенапряжения | 43…50 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после устранения аварийного состояния |
Функции
| Параметр | Значение |
| Релейный контакт DC OK | Есть |
| Максимальная нагрузочная способность контакта | 30 В DC / 1 А, 30 В AC / 0,5 А, активная нагрузка |
| Состояние контакта при нормальной работе | Контакт замкнут, источник питания включен, DC OK |
| Состояние контакта при отказе | Контакт разомкнут, источник питания выключен или отсутствует DC OK |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | -40…+70°C |
| Рабочая влажность | 20…95% относительной влажности, без конденсации |
| Температура хранения | -40…+85°C |
| Влажность хранения | 10…95% относительной влажности, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50°C |
| Вибрация | Компонент: 10…500 Гц, 2G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
| Максимальная рабочая высота | До 5000 м |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности CB | IEC 62368-1, IEC 61558-1/-2-16, IEC 61010-1/-2-201 |
| Стандарты безопасности TUV | BS EN/EN 62368-1, BS EN/EN 61558-1/-2-16, BS EN/EN 61010-1/-2-201 |
| Стандарты UL | UL/CUL 61010-1/-2-201 |
| Стандарт CCC | GB4943.1 |
| Стандарт BSMI | CNS15598-1 |
| Стандарт EAC | TPTC004 |
| Стандарты KC/BIS | KC 62368-1 и BIS IS 13252 (Part 1), по запросу |
| Категория перенапряжения | IEC/EN 61558-1/-2-16: OVC III, высота до 2000 м |
| Категория перенапряжения | IEC/EN/UL 61010-1/-2-201: OVC II, высота до 5000 м |
| Категория перенапряжения | IEC/EN 62368-1: OVC II, высота до 5000 м |
| Класс безопасного сверхнизкого напряжения | IEC/EN 61558-2-16: SELV |
| Класс безопасного сверхнизкого напряжения | IEC/EN 62368-1: SELV / ES1 |
| Испытательное напряжение изоляции | Вход-выход: 4 кВ AC; вход-FG: 2 кВ AC; выход-FG: 1,5 кВ AC; выход-DC OK: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-FG, выход-FG: 100 МОм / 500 В DC / 25°C / 70% RH |
ЭМС, излучение
| Параметр | Стандарт | Класс или уровень |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32), BS EN/EN61204-3, CNS15936, KS C 9832 | Класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), BS EN/EN61204-3, CNS15936, KS C 9832 | Класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2 | Класс A при нагрузке не более 80% |
| Колебания напряжения и фликер | BS EN/EN61000-3-3 | Соответствует |
ЭМС, устойчивость
| Параметр | Стандарт | Уровень |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контактный разряд; критерий A |
| Устойчивость к радиочастотному полю | BS EN/EN61000-4-3 | Уровень 3, 10 В/м; критерий A |
| Импульсные помехи EFT/Burst | BS EN/EN61000-4-4 | Уровень 3, 2 кВ; критерий A |
| Импульсные перенапряжения Surge | BS EN/EN61000-4-5 | Уровень 4, 2 кВ линия-линия; уровень 4, 4 кВ линия-земля корпуса; критерий A |
| Кондуктивные радиочастотные помехи | BS EN/EN61000-4-6 | Уровень 3, 10 В; критерий A |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 4, 30 А/м; критерий A |
| Комплексные стандарты ЭМС | BS EN/EN55035, BS EN/EN61204-3, BS EN/EN61000-6-2, KS C 9835 | Соответствует |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 2201,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 440,4 тыс. ч минимум по MIL-HDBK-217F при 25°C |

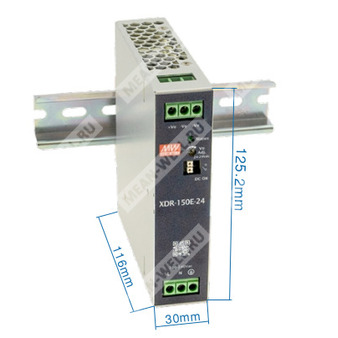

| Габаритные размеры | 30 × 125,2 × 116 мм (Ш × В × Г) |
| Масса | 510 г |
| Упаковка | 24 шт. / 13,25 кг / 1,16 куб. фута |
Подключение и монтаж
| Узел | Номер вывода | Назначение |
| Выход DC | 1 | Положительный выход +Vo |
| Выход DC | 2, 3 | Отрицательный выход -Vo |
| Сигнальный разъем | 1, 2 | Релейный контакт DC OK |
| Вход питания | 1 | AC/L или DC вход +Vin |
| Вход питания | 2 | AC/N или DC вход -Vin |
| Вход питания | 3 | FG, функциональное заземление |
Рекомендуемая проводка
| Параметр | Вход AC | Выход DC | Сигнальный разъем |
| Жесткий провод | 6 мм² максимум | 6 мм² максимум | 1,5 мм² максимум |
| Диапазон AWG | 20…10 AWG | 16…10 AWG | 24…16 AWG |
| Длина зачистки | 7…8 мм | 7…8 мм | 8…9 мм |
| Момент затяжки винтовых клемм | 5 lb-in | 5 lb-in | Не указан |
Установка
Источник питания предназначен для установки на DIN рейку TS35/7.5 или TS35/15. Для надежной тепловой работы рекомендуется соблюдать монтажные зазоры при длительной эксплуатации на полной мощности.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной цепи с параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установочную погрешность, нестабильность по сети и нестабильность по нагрузке.
- Если температура находится в диапазоне от -40 до -20°C и входное напряжение находится в диапазоне от 85 до 90 В, кривая температурного дерейтинга снижается до 40%.
- Для безвентиляторных моделей при рабочей высоте более 2000 м снижение допустимой температуры окружающей среды составляет 3,5°C на каждые 1000 м; для моделей с вентилятором — 5°C на каждые 1000 м.
- При длительной работе на полной мощности рекомендуются монтажные зазоры: 40 мм сверху, 20 мм снизу, по 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
- Источник питания рассматривается как компонент, устанавливаемый в состав конечного оборудования. Для конечного оборудования необходимо повторно подтвердить соответствие требованиям ЭМС.
- Маркировка RCM наносится на добровольной основе. Оборудование соответствует применимым стандартам IEC или AS/NZS, либо AS/NZS 3820, где применимо. Использование маркировки RCM соответствует AS/NZS 4417.1.
- Некоторые производственные площадки или исполнения могут не иметь логотипа BIS; при необходимости следует уточнять исполнение у поставщика.
