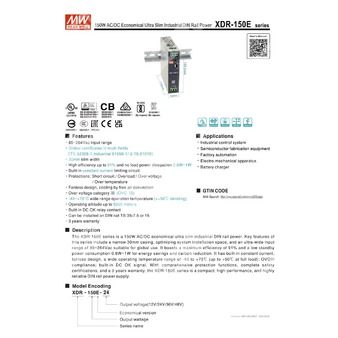

XDR-150E-48 - AC/DC источник питания на DIN рейку для преобразования сетевого напряжения в стабилизированное постоянное напряжение 48 В.
Расшифровка партномера
| Элемент партномера | Значение |
| XDR | Наименование серии |
| 150 | Номинальная выходная мощность 150 Вт |
| E | Экономичное исполнение |
| 48 | Номинальное выходное напряжение 48 В |
Общее описание
XDR-150E-48 представляет собой промышленный AC/DC источник питания сверхтонкого исполнения для установки на DIN рейку. Устройство предназначено для питания промышленной аппаратуры постоянным напряжением 48 В и ориентировано на применение в системах автоматизации, электро-механическом оборудовании, полупроводниковом производственном оборудовании и зарядных системах.
Источник питания выполнен в корпусе шириной 30 мм, что позволяет эффективно использовать монтажное пространство внутри шкафов и распределительных систем. Модель рассчитана на глобальное применение благодаря широкому диапазону входного напряжения 85...264 В переменного тока, поддерживает работу от входа постоянного тока 120...370 В и имеет встроенный релейный сигнал контроля наличия выходного напряжения DC OK.
Конструкция без вентилятора предполагает охлаждение естественной конвекцией. Для устройства заявлены встроенные защиты от короткого замыкания, перегрузки, перенапряжения и перегрева. Источник питания рассчитан на эксплуатацию в широком диапазоне температур окружающей среды от -40 до +70 °C с учетом кривой снижения нагрузки.
Особенности
- Широкий диапазон входного напряжения 85...264 В переменного тока.
- Сверхтонкий корпус шириной 30 мм.
- КПД до 91%.
- Низкое потребление мощности без нагрузки: 1 Вт при 230 В AC, 0,8 Вт при 115 В AC.
- Встроенная схема ограничения тока в режиме постоянного тока.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Безвентиляторное исполнение, охлаждение свободной конвекцией воздуха.
- Наличие встроенного релейного контакта DC OK.
- Работа на высоте до 5000 м.
- Установка на DIN рейку TS-35/7.5 или TS-35/15.
- Соответствие ряду международных стандартов безопасности и ЭМС.
Области применения
- Промышленные системы управления.
- Оборудование для производства полупроводников.
- Системы заводской автоматизации.
- Электро-механическая аппаратура.
- Зарядные устройства аккумуляторов.
Параметры выхода
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В |
| Номинальный ток при 115 В AC | 2,6 А |
| Номинальный ток при 230 В AC | 3,25 А |
| Диапазон выходного тока при 115 В AC | 0...2,6 А |
| Диапазон выходного тока при 230 В AC | 0...3,25 А |
| Номинальная мощность при 115 В AC | 124,8 Вт |
| Номинальная мощность при 230 В AC | 156 Вт |
| Диапазон регулировки выходного напряжения | 48...55 В |
| Пульсации и шум, максимум | 200 мВ пик-пик |
| Допуск по выходному напряжению | ±1,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Время запуска, типовое | 1200 мс при 230 В AC, 2500 мс при 115 В AC, при полной нагрузке |
| Время нарастания, типовое | 60 мс при 230 В AC, 60 мс при 115 В AC, при полной нагрузке |
| Время удержания, типовое | 16 мс при 230 В AC, 8 мс при 115 В AC, при полной нагрузке |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 85...264 В |
| Диапазон входного напряжения постоянного тока | 120...370 В |
| Частота входной сети | 47...63 Гц |
| Типовой КПД | 91% |
| Типовой входной ток | 2,6 А при 115 В AC, 1,6 А при 230 В AC |
| Пусковой ток, типовой | 20 А при 115 В AC, 40 А при 230 В AC, холодный старт |
| Ток утечки | менее 1 мА при 240 В AC |
| Потребление без нагрузки, типовое | 0,8 Вт при 115 В AC, 1 Вт при 230 В AC |
Защиты
| Вид защиты | Параметры и режим работы |
| Перегрузка | 105...130% от номинальной выходной мощности при 230 В AC; 105...150% от номинальной выходной мощности при 115 В AC; ограничение по постоянному току без отключения, автоматическое восстановление после устранения перегрузки |
| Перенапряжение | 56...65 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после устранения аварийного состояния |
| Короткое замыкание | В составе общих защит устройства |
Функции
| Функция | Значение |
| Релейный контакт DC OK | Максимальная коммутируемая нагрузка 30 В DC / 1 А, 30 В AC / 0,5 А, активная нагрузка |
| Состояние контакта при нормальной работе | Контакт замкнут, источник питания включен, выход в норме |
| Состояние контакта при отказе | Контакт разомкнут, источник питания выключен или отсутствует исправное выходное напряжение |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | -40...+70 °C |
| Рабочая влажность | 20...95% относительной влажности, без конденсации |
| Температура хранения | -40...+85 °C |
| Влажность хранения | 10...95% относительной влажности, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | Компонент: 10...500 Гц, 2G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
| Рабочая высота | до 5000 м |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | IEC 62368-1, IEC 61558-1, IEC 61558-2-16, IEC 61010-1, IEC 61010-2-201 |
| Национальные и региональные сертификации | BS EN/EN 62368-1, BS EN/EN 61558-1, BS EN/EN 61558-2-16, BS EN/EN 61010-1, BS EN/EN 61010-2-201, UL/CUL 61010-1/-2-201, GB4943.1, CNS15598-1, TPTC004, KC 62368-1, BIS IS 13252 часть 1 по запросу |
| Категория перенапряжения | IEC/EN 61558-1/-2-16: OVC III до 2000 м; IEC/EN/UL 61010-1/-2-201: OVC II до 5000 м; IEC/EN 62368-1: OVC II до 5000 м |
| Класс безопасного сверхнизкого напряжения | IEC/EN 61558-2-16: SELV; IEC/EN 62368-1: SELV / ES1 |
| Испытательное напряжение изоляции | Вход-выход: 4 кВ AC; вход-земля: 2 кВ AC; выход-земля: 1,5 кВ AC; выход-контакт DC OK: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС. Излучение
| Параметр | Стандарт / уровень |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32), BS EN/EN61204-3, CNS15936, KS C 9832, класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), BS EN/EN61204-3, CNS15936, KS C 9832, класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2, класс A при нагрузке не более 80% |
| Колебания напряжения и фликер | BS EN/EN61000-3-3 |
ЭМС. Устойчивость
| Параметр | Стандарт / уровень |
| Электростатический разряд | BS EN/EN61000-4-2, уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт; критерий A |
| Радиочастотное электромагнитное поле | BS EN/EN61000-4-3, уровень 3, 10 В/м; критерий A |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 3, 2 кВ; критерий A |
| Импульсные перенапряжения | BS EN/EN61000-4-5, уровень 4, 2 кВ линия-линия; уровень 4, 4 кВ линия-линия-корпус; критерий A |
| Кондуктивные радиочастотные помехи | BS EN/EN61000-4-6, уровень 3, 10 В; критерий A |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8, уровень 4, 30 А/м; критерий A |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 2201,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 440,4 тыс. ч минимум по MIL-HDBK-217F при 25 °C |

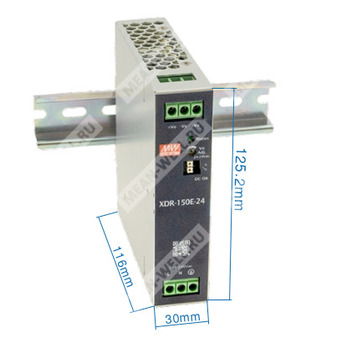

| Габаритные размеры | 30 × 125,2 × 116 мм |
| Масса | 510 г |
| Упаковка | 24 шт., 13,25 кг, 1,16 куб. фута |
Механическое исполнение и подключение
| Узел | Контакт | Назначение |
| Выход постоянного тока | 1 | +Vo |
| Выход постоянного тока | 2, 3 | -Vo |
| Сигнальный разъем | 1, 2 | Релейный контакт DC OK |
| Вход питания | 1 | FG, функциональное заземление |
| Вход питания | 2 | AC/L или DC вход +Vin |
| Вход питания | 3 | AC/N или DC вход -Vin |
Рекомендуемые параметры проводников
| Параметр | Вход AC | Выход DC | Сигнальный разъем |
| Одножильный провод | до 6 мм² | до 6 мм² | до 1,5 мм² |
| Диапазон AWG | 20...10 AWG | 16...10 AWG | 24...16 AWG |
| Длина снятия изоляции | 7...8 мм | 7...8 мм | 8...9 мм |
| Момент затяжки клеммы | 5 lb-in | 5 lb-in | не указан |
Монтаж
Источник питания предназначен для установки на DIN рейку типов TS35/7.5 или TS35/15.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает начальную точность установки, нестабильность по сети и нестабильность по нагрузке.
- При температуре от -40 °C до -20 °C и входном напряжении от 85 В до 90 В температурная кривая снижения нагрузки уменьшается до 40%.
- При рабочей высоте свыше 2000 м допустимая температура окружающей среды снижается на 3,5 °C на каждые 1000 м для безвентиляторных моделей и на 5 °C на каждые 1000 м для моделей с вентилятором.
- При длительной работе на полной мощности рекомендуется оставлять монтажные зазоры: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие требованиям по электромагнитной совместимости.
- Маркировка нормативного соответствия RCM применяется на добровольной основе. Оборудование соответствует применимым стандартам IEC или AS/NZS, либо AS/NZS 3820, где это требуется. Применение маркировки RCM соответствует AS/NZS 4417.1.
- Некоторые заводы-изготовители или отдельные исполнения могут не иметь логотипа BIS; по вопросам доступности требуется уточнение у поставщика.
