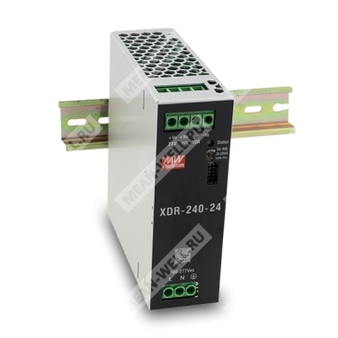

XDR-240-12 - AC/DC источник питания 12 В 240 Вт для установки на DIN рейку с функциями удаленного управления, сигнализации и параллельной работы.
Описание
XDR-240-12 представляет собой высококлассный ультратонкий промышленный AC/DC источник питания мощностью 240 Вт для установки на DIN рейку. Модель относится к серии XDR-240 и выполнена в корпусе шириной 40 мм, что позволяет минимизировать занимаемое пространство в шкафах автоматики и распределительных системах.
Источник рассчитан на глобальное применение за счет широкого диапазона входного напряжения 85...305 В переменного тока и поддерживает также питание от постоянного тока 80...431 В. Устройство характеризуется высоким КПД до 94% для версии 12 В, малым потреблением без нагрузки, встроенной коррекцией коэффициента мощности, наличием интерфейса MODBus, функции удаленного включения и выключения, а также релейного сигнала исправности выхода.
Для нагрузок с пусковыми перегрузками предусмотрены режимы кратковременной пиковой мощности до 200% номинала и импульсной токовой способности до 600% номинального тока в течение 15 мс. Встроенная схема активного распределения тока допускает параллельную работу нескольких источников. В конструкции реализованы защиты от короткого замыкания, перегрузки, перенапряжения и перегрева. Охлаждение осуществляется естественной конвекцией без вентилятора.
Внутренняя печатная плата имеет защитное покрытие. Также реализован встроенный ORing FET для защиты от обратного напряжения со стороны нагрузки, что важно при работе с индуктивными и электромеханическими исполнительными устройствами.
Расшифровка партномера
| Фрагмент партномера |
Значение |
| XDR |
Наименование серии |
| 240 |
Номинальная выходная мощность 240 Вт |
| 12 |
Номинальное выходное напряжение 12 В |
| Отсутствие суффикса |
Исполнение с винтовыми клеммами |
Особенности
- Вход 85...305 В переменного тока со встроенной коррекцией коэффициента мощности, поддерживается 277 В переменного тока.
- Международные сертификации для применений в областях ITE, промышленного оборудования, морской техники, SEMI F47 и Hazardous Locations Class I, Div.2.
- Ультратонкий корпус шириной 40 мм.
- КПД до 94% для версии 12 В.
- Потребление без нагрузки 1 Вт в режиме удаленного отключения.
- Встроенный протокол MODBus.
- Пиковая мощность до 200%.
- Импульсная токовая способность до 600% номинального тока.
- Встроенная схема ограничения тока с режимом постоянного тока.
- Параллельная работа до 960 Вт по схеме 3+1.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Безвентиляторное исполнение, охлаждение естественной конвекцией.
- Категория перенапряжения III.
- Рабочий температурный диапазон от -40 до +85 °C.
- Высота эксплуатации до 5000 м.
- Встроенные удаленное включение/выключение и релейный контакт DC OK.
- Низкий пусковой ток.
- Встроенный ORing FET.
- Защитное покрытие печатной платы.
- Установка на DIN рейку TS-35/7.5 или TS-35/15.
Области применения
- Промышленные системы управления.
- Оборудование для производства полупроводников.
- Фабричная автоматизация.
- Электромеханическая аппаратура.
Выходные параметры
| Параметр |
Значение для XDR-240-12 |
| Номинальное выходное напряжение |
12 В |
| Диапазон выходного тока |
0...20 А |
| Номинальная мощность |
240 Вт |
| Пиковый ток в течение 5 с |
40 А |
| Пиковая мощность в течение 5 с |
480 Вт |
| Диапазон регулировки выходного напряжения |
12...15 В |
| Пульсации и шум, максимум |
100 мВ пик-пик |
| Допуск по выходному напряжению |
±2.0% |
| Линейная стабилизация |
±0.5% |
| Стабилизация по нагрузке |
±1.0% |
| Время запуска, типовое |
1500 мс |
| Время нарастания |
150 мс при 230 В переменного тока |
| Время удержания, типовое |
20 мс при 230 В переменного тока |
Входные параметры
| Параметр |
Значение для XDR-240-12 |
| Диапазон входного напряжения переменного тока |
85...305 В |
| Диапазон входного напряжения постоянного тока |
80...431 В, при 80 В постоянного тока требуется снижение нагрузки до 50% |
| Частотный диапазон |
47...63 Гц |
| Коэффициент мощности, типовой |
>0.98 при 115 В; >0.95 при 230 В; >0.9 при 277 В, при полной нагрузке |
| КПД, типовой |
94% |
| Входной ток, типовой |
2.6 А при 115 В; 1.3 А при 230 В; 1.1 А при 277 В |
| Пусковой ток, типовой, холодный старт |
6 А при 115 В; 10 А при 230 В; 15 А при 277 В |
| Ток утечки |
<1 мА при 240 В; <1.3 мА при 277 В |
| Потребление без нагрузки, удаленное отключение |
1 Вт при 115 В и 230 В |
| Потребление без нагрузки, удаленное включение |
2.5 Вт при 115 В и 230 В |
Защитные функции
| Параметр |
Значение для XDR-240-12 |
| Перегрузка |
105...200% номинальной выходной мощности более 5 с, затем ограничение тока в режиме постоянного тока на номинальном уровне без отключения при выходном напряжении 30...100% от номинального |
| Режим при глубокой перегрузке |
Режим прерывистой защиты при выходном напряжении менее 30% от номинального |
| Защита от перенапряжения |
16...19 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторной подачи питания |
| Защита от перегрева |
Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Функции и интерфейсы
| Параметр |
Значение |
| Параллельная работа |
До 960 Вт, до 4 источников по схеме 3+1 |
| Релейный контакт DC OK |
Максимум 30 В постоянного тока 1 А, 30 В переменного тока 0.5 А, активная нагрузка |
| Удаленное управление |
Включение при замыкании RC и 5V_AUX, отключение при размыкании |
| Интерфейс связи |
MODBus, функции управления, настройки и мониторинга |
| Импульсная токовая способность |
600% номинального тока в течение 15 мс |
Параметры окружающей среды
| Параметр |
Значение |
| Рабочая температура |
от -40 до +85 °C |
| Рабочая влажность |
20...95% относительной влажности, без конденсации |
| Температура хранения |
от -40 до +85 °C |
| Влажность при хранении |
10...95% относительной влажности, без конденсации |
| Температурный коэффициент |
±0.03%/°C в диапазоне 0...60 °C на выходе нагрузки |
| Вибрация |
Компонент: 10...500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
| Высота эксплуатации |
До 5000 м |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности |
IEC62368-1, IEC61558-1, IEC61010; BS EN/EN62368-1, BS EN/EN61558-1/-2-16, BS EN/EN61010 |
| Дополнительные одобрения |
UL121201/CSA C22.2 No.213.17 Class I, Div.2 Group A, B, C, D Hazardous Locations T4; UL61010; AS/NZS 62368-1; AS/NZS 61558-1/-2-16; GB4943.1; CNS15598-1; EAC TPTC004 |
| Категория перенапряжения |
IEC/EN 61558-1/-2-16: OVC III до 2000 м; IEC/EN/UL 61010: OVC II до 5000 м; IEC/EN 62368-1: OVC II до 5000 м |
| Безопасное сверхнизкое напряжение |
IEC/EN 61558-2-16; IEC/EN/UL 61010-2-201; IEC/EN 62368-1, SELV/ES1 |
| Испытательное напряжение изоляции |
Вход-выход 4 кВ переменного тока; вход-FG 2 кВ переменного тока; выход-FG 1.5 кВ переменного тока; выход-DC OK 0.5 кВ переменного тока |
| Сопротивление изоляции |
Вход-выход, вход-FG, выход-FG: 100 МОм, 500 В постоянного тока, 25 °C, 70% RH |
ЭМС. Излучение
| Параметр |
Стандарт |
Класс или уровень |
| Кондуктивные помехи |
BS EN/EN55032 (CISPR32) / BS EN/EN61204-3 / CNS15936 |
Класс B |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32) / BS EN/EN61204-3 / CNS15936 |
Класс B |
| Гармонический ток |
BS EN/EN61000-3-2 |
Класс A |
| Колебания напряжения и фликер |
BS EN/EN61000-3-3 |
Соответствует |
ЭМС. Устойчивость
| Параметр |
Стандарт |
Уровень |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 4, 15 кВ по воздуху; уровень 4, 8 кВ при контакте; критерий A |
| Радиочастотное электромагнитное поле |
BS EN/EN61000-4-3 |
Уровень 3, 10 В/м; критерий A |
| Быстрые переходные процессы |
BS EN/EN61000-4-4 |
Уровень 4, 4 кВ; критерий A |
| Импульсные перенапряжения |
BS EN/EN61000-4-5 |
Уровень 4, 2 кВ линия-линия; уровень 4, 4 кВ линия-линия-корпус; критерий A |
| Кондуктивные радиочастотные помехи |
BS EN/EN61000-4-6 |
Уровень 3, 10 В; критерий A |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8 |
Уровень 4, 30 А/м; критерий A |
Пиковая мощность
| Параметр |
Значение |
| Максимальная пиковая мощность |
480 Вт |
| Максимальная длительность пика |
До 5 с |
| Максимальный рабочий цикл |
Не более 35% |
| Условие по средней мощности |
Средняя выходная мощность не должна превышать номинальную |
Импульсная токовая способность
| Кратность тока |
Провал выходного напряжения при 100...132 В AC |
Провал выходного напряжения при 180...305 В AC |
Длительность |
| 3 x Iном |
50% |
66% |
100 мс |
| 4 x Iном |
37% |
50% |
70 мс |
| 5 x Iном |
30% |
40% |
40 мс |
| 6 x Iном |
25% |
25% |
15 мс |
После события импульсной перегрузки источник питания должен работать в пределах номинального режима не менее 5 секунд до следующего события. Если три события импульсной перегрузки происходят последовательно, источник ограничивает выходной ток до 100% минимум на 15 секунд.
Защита от обратного напряжения со стороны нагрузки
| Модель |
Максимально допустимое обратное напряжение |
| XDR-240-12 |
<16 В |
Индикация состояния
| Состояние |
Индикация |
| Восстановление заводских настроек |
Зеленый, 3 мигания и пауза |
| Исправное состояние выхода |
Зеленый |
| Отказ выхода |
Красный |
| Перегрузка |
Красный, 1 мигание и пауза |
| Перенапряжение |
Красный, 2 мигания и пауза |
| Перегрев |
Красный, 3 мигания и пауза |
| Защита от обратного напряжения со стороны нагрузки |
Красный, 4 мигания и пауза |
| Предупреждение о высокой температуре окружающей среды |
Красный, мигание |
| Прочие состояния |
Красный, 5 миганий и пауза |
К прочим состояниям относятся: защита по пониженному входному напряжению переменного тока, внутренняя ошибка связи и ошибка EEPROM.
Назначение выводов
Силовые входные клеммы
| Номер клеммы |
Назначение |
| 1 |
AC/L или вход постоянного тока +Vin |
| 2 |
AC/N или вход постоянного тока -Vin |
| 3 |
FG |
Силовые выходные клеммы
| Номер клеммы |
Назначение |
| 1, 2 |
DC выход +Vo |
| 3, 4 |
DC выход -Vo |
Сигнальный разъем
| Номер контакта |
Назначение |
| 1, 2 |
Релейный контакт DC OK |
| 3 |
GND, сигнал распределения тока |
| 4 |
CS, сигнал распределения тока |
| 5, 7 |
GND_AUX |
| 6 |
D- |
| 8 |
D+ |
| 9 |
RC, удаленное включение/выключение |
| 10 |
5V_AUX |
Параллельная работа
| Параметр |
Требование |
| Максимальное число источников |
4 |
| Суммарная мощность |
До 960 Вт |
| Подключение линий балансировки |
Контакты CS и GND соединяются параллельно между всеми блоками |
| Допустимое расхождение выходных напряжений между блоками |
Менее 0.2 В |
| Допустимый суммарный ток |
Номинальный ток одного блока × число блоков × 0.9 |
| Минимальная нагрузка при параллельной работе |
Более 5% от суммарной номинальной нагрузки |
| Требование к проводникам |
Короткие проводники большого сечения |
| Требование к линиям CS и GND |
Прокладка витой парой |
При суммарной нагрузке менее 5% от номинальной возможно, что в активном режиме останется только один источник, а остальные перейдут в режим ожидания; их зеленые индикаторы и реле могут не включаться.
Удаленное управление и сигнал DC OK
| Функция |
Условие |
| Удаленное включение |
Замыкание между RC, контакт 9, и 5V_AUX, контакт 10, либо поддержание 4...5 В постоянного тока |
| Удаленное отключение |
Разомкнутое состояние между RC и 5V_AUX либо менее 0.5 В постоянного тока |
| Максимальное управляющее напряжение |
5 В постоянного тока |
| Состояние реле DC OK |
Замкнуто при включенном источнике и исправном выходе; разомкнуто при выключенном источнике или отказе выхода |
Механические данные
| Параметр |
Значение |
| Габаритные размеры |
40 x 125.2 x 116 мм |
| Ширина |
40 мм |
| Высота |
125.2 мм |
| Глубина |
116 мм |
| Масса |
0.79 кг |
| Монтаж |
На DIN рейку TS35/7.5 или TS35/15 |
Надежность и упаковка
| Параметр |
Значение |
| MTBF |
1066.2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 129.1 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Упаковка |
16 шт. в коробке |
| Масса упаковки |
13.6 кг |
| Объем упаковки |
1.27 куб. фута |
Рекомендуемое подключение проводов
| Узел подключения |
Параметр |
Значение для XDR-240-12 |
| Входные AC клеммы |
Одножильный провод |
20...10 AWG |
| Входные AC клеммы |
Максимальный диаметр проводника |
6 мм |
| Входные AC клеммы |
Длина зачистки |
7...8 мм |
| Входные AC клеммы |
Момент затяжки |
5 lb-in |
| Выходные DC клеммы |
Одножильный провод |
14...10 AWG |
| Выходные DC клеммы |
Максимальный диаметр проводника |
6 мм |
| Выходные DC клеммы |
Длина зачистки |
7...8 мм |
| Выходные DC клеммы |
Момент затяжки |
5 lb-in |
| Сигнальный разъем |
Одножильный провод |
24...16 AWG |
| Сигнальный разъем |
Максимальный диаметр проводника |
1.5 мм |
| Сигнальный разъем |
Длина зачистки |
8...9 мм |
Комплект поставки по интерфейсу связи
| Позиция |
Описание |
Количество |
| Согласующий провод сигнального интерфейса |
Разъем H20J1-10B или эквивалент, провод UL1007 28AWG, длина 50 |
1 шт. на модель |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконцованной параллельно подключенными конденсаторами 0.1 мкФ и 47 мкФ.
- Допуск включает начальную установку, линейную стабилизацию и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Конечное оборудование должно быть дополнительно подтверждено на соответствие требованиям по ЭМС.
- При высоте эксплуатации свыше 2000 м для безвентиляторных моделей требуется температурное снижение на 3.5 °C на каждые 1000 м.
- Для непрерывной работы на полной мощности рекомендуется выдерживать монтажные зазоры: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
