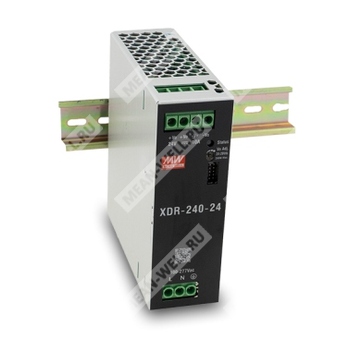

XDR-240-24 - AC/DC источник питания 240 Вт на DIN рейку с выходом 24 В для промышленного питания, удаленного управления и мониторинга.
Расшифровка партномера
| Фрагмент партномера | Значение |
|---|
| XDR |
Серия высококлассных ультратонких промышленных источников питания на DIN рейку |
| 240 |
Номинальная выходная мощность 240 Вт |
| 24 |
Номинальное выходное напряжение 24 В |
| Отсутствие суффикса |
Исполнение с винтовыми клеммами |
Назначение
XDR-240-24 представляет собой однофазный AC/DC источник питания промышленного класса для установки на DIN рейку TS35/7.5 или TS35/15. Модель предназначена для питания систем промышленного управления, оборудования автоматизации, полупроводникового технологического оборудования и электромеханической аппаратуры. Источник обеспечивает стабилизированное напряжение 24 В постоянного тока, поддерживает дистанционное включение и отключение, индикацию исправности выхода, интерфейс MODBus и параллельную работу нескольких блоков.
Особенности
- Широкий диапазон входного напряжения 85...305 В AC с коррекцией коэффициента мощности, возможна работа от сети 277 В AC.
- Международные сертификаты для нескольких областей применения: ИТ-оборудование, промышленное оборудование, морское применение, SEMI F47, исполнения для Hazardous Locations класса I, Division 2.
- Ультратонкий корпус шириной 40 мм.
- Высокий КПД до 95% для варианта 24 В.
- Малое потребление без нагрузки: 1 Вт в режиме удаленного отключения, 2,5 Вт в режиме удаленного включения.
- Встроенный протокол MODBus для управления, настройки и мониторинга.
- Пиковая мощность до 200% от номинальной в течение 5 секунд.
- Импульсная токовая перегрузочная способность до 600% номинального тока в течение 15 мс.
- Встроенный узел ограничения тока по принципу постоянного тока.
- Параллельная работа с распределением тока до 4 блоков, суммарно до 960 Вт по схеме 3+1.
- Комплекс защит: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Безвентиляторное исполнение с охлаждением естественной конвекцией.
- Категория перенапряжения III.
- Диапазон рабочих температур от -40 до +85 °C с дерейтингом выше +60 °C.
- Работа на высоте до 5000 м.
- Встроенные функции дистанционного ON/OFF и релейного сигнала DC OK.
- Низкий пусковой ток.
- Встроенный ORing FET.
- Конформное защитное покрытие печатной платы.
- Установка на DIN рейку TS35/7.5 или TS35/15.
Области применения
- Промышленные системы управления.
- Оборудование для производства полупроводников.
- Фабричная автоматизация.
- Электромеханическая аппаратура.
Описание
XDR-240-24 относится к серии промышленных источников питания мощностью 240 Вт в ультратонком исполнении на DIN рейку. Конструкция с шириной корпуса 40 мм оптимизирует плотность монтажа в шкафах управления. Источник рассчитан на глобальное применение за счет широкого диапазона входного напряжения 85...305 В AC. Для варианта 24 В характерны высокий КПД 95% и малое энергопотребление в дежурных режимах.
Модель поддерживает интерфейс MODBus, обеспечивает стабилизированный выход 24 В, допускает кратковременную работу с пиковой мощностью до 480 Вт и выдерживает кратковременные импульсные токи до 600% от номинального. Встроенные функции включают дистанционное управление, релейный сигнал исправности выхода, активное распределение тока при параллельной работе и защиту от обратного напряжения со стороны нагрузки за счет ORing FET.
Источник выполнен в безвентиляторном исполнении, рассчитан на работу в широком температурном диапазоне и имеет защитное покрытие печатной платы для базовой защиты от влаги и пыли. Наличие полного набора защитных функций и развитого интерфейса управления делает XDR-240-24 пригодным для ответственных промышленных применений.
Выходные параметры
| Параметр | Значение для XDR-240-24 |
|---|
| Номинальное выходное напряжение |
24 В DC |
| Диапазон выходного тока |
0...10 А |
| Номинальная мощность |
240 Вт |
| Пиковый выходной ток, 5 с |
20 А |
| Пиковая выходная мощность, 5 с |
480 Вт |
| Диапазон регулировки выходного напряжения |
24...29 В |
| Пульсации и шум, максимум |
100 мВ пик-пик |
| Допуск по выходному напряжению |
±1,0% |
| Стабилизация по сети |
±0,5% |
| Стабилизация по нагрузке |
±1,0% |
| Время установления и нарастания |
1500 мс, 150 мс при 230 В AC; 3000 мс, 150 мс при 115 В AC при полной нагрузке |
| Время удержания, типовое |
20 мс при 230 В AC; 20 мс при 115 В AC при полной нагрузке |
Входные параметры
| Параметр | Значение для XDR-240-24 |
|---|
| Диапазон входного напряжения AC |
85...305 В AC |
| Диапазон входного напряжения DC |
80...431 В DC, при 80 В DC нагрузка ограничивается до 50% |
| Частотный диапазон |
47...63 Гц |
| Коэффициент мощности, типовой |
>0,98 при 115 В AC; >0,95 при 230 В AC; >0,9 при 277 В AC при полной нагрузке |
| КПД, типовой |
95% |
| Потребляемый ток, типовой |
2,6 А при 115 В AC; 1,3 А при 230 В AC; 1,1 А при 277 В AC |
| Пусковой ток, типовой, холодный старт |
6 А при 115 В AC; 10 А при 230 В AC; 15 А при 277 В AC |
| Ток утечки |
<1 мА при 240 В AC; <1,3 мА при 277 В AC |
| Потребление без нагрузки при удаленном выключении |
1 Вт при 115 В AC и 230 В AC |
| Потребление без нагрузки при удаленном включении |
2,5 Вт при 115 В AC и 230 В AC |
Параметры защиты
| Параметр | Значение для XDR-240-24 |
|---|
| Перегрузка |
105...200% от номинальной выходной мощности более 5 секунд, далее ограничение по постоянному току на уровне номинального тока без отключения при выходном напряжении 30...100% |
| Режим при глубокой перегрузке |
Прерывистый режим при выходном напряжении менее 30% от номинального |
| Перенапряжение |
30...34 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Защита от обратного напряжения со стороны нагрузки |
ORing FET отключается при обратном напряжении более 35 В |
Функции и интерфейсы
| Параметр | Значение для XDR-240-24 |
|---|
| Параллельная работа |
До 960 Вт, до 4 блоков по схеме 3+1 |
| Релейный контакт DC OK |
Максимум 30 В DC, 1 А; 30 В AC, 0,5 А, активная нагрузка |
| Удаленное управление |
Включение при замыкании RC и 5V_AUX; отключение при размыкании RC и 5V_AUX |
| Интерфейс связи |
MODBus, функции управления, настройки и мониторинга |
| Импульсная токовая перегрузочная способность |
600% номинального тока в течение 15 мс |
Условия эксплуатации
| Параметр | Значение для XDR-240-24 |
|---|
| Рабочая температура |
-40...+85 °C, согласно кривой дерейтинга |
| Рабочая влажность |
20...95% RH, без конденсации |
| Температура хранения |
-40...+85 °C |
| Влажность при хранении |
10...95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...60 °C на выходе нагрузки |
| Вибрация |
Для компонентов: 10...500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z; монтаж согласно IEC60068-2-6 |
| Высота эксплуатации |
До 5000 м |
Безопасность и ЭМС
| Параметр | Значение для XDR-240-24 |
|---|
| Стандарты безопасности |
IEC62368-1, IEC61558-1, IEC61010; BS EN/EN62368-1, BS EN/EN61558-1/-2-16, BS EN/EN61010 |
| Дополнительные одобрения |
UL121201/CSA C22.2 No.213.17 Class I, Division 2, Group A, B, C, D, T4; UL61010; AS/NZS 62368-1; AS/NZS 61558-1/-2-16; GB4943.1; CNS15598-1; EAC TPTC004; KC62368-1 |
| Категория перенапряжения |
IEC/EN 61558-1/-2-16: OVC III до 2000 м; IEC/EN/UL 61010: OVC II до 5000 м; IEC/EN 62368-1: OVC II до 5000 м |
| Класс безопасного сверхнизкого напряжения на выходе |
IEC/EN 61558-2-16: SELV; IEC/EN/UL 61010-2-201: SELV; IEC/EN 62368-1: SELV/ES1 |
| Испытательное напряжение изоляции |
Вход-выход: 4 кВ AC; вход-FG: 2 кВ AC; выход-FG: 1,5 кВ AC; выход-DC OK: 0,5 кВ AC |
| Сопротивление изоляции |
Вход-выход, вход-FG, выход-FG: 100 МОм при 500 В DC, 25 °C, 70% RH |
ЭМС. Излучение
| Параметр | Стандарт | Уровень |
|---|
| Кондуктивные помехи |
BS EN/EN55032 (CISPR32), BS EN/EN61204-3, CNS15936 |
Класс B |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32), BS EN/EN61204-3, CNS15936 |
Класс B |
| Гармонические составляющие тока |
BS EN/EN61000-3-2 |
Класс A |
| Колебания напряжения и фликер |
BS EN/EN61000-3-3 |
Соответствует |
ЭМС. Устойчивость
| Параметр | Стандарт | Уровень |
|---|
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 4, 15 кВ по воздуху; уровень 4, 8 кВ контактно; критерий A |
| Радиочастотное электромагнитное поле |
BS EN/EN61000-4-3 |
Уровень 3, 10 В/м; критерий A |
| Быстрые переходные процессы |
BS EN/EN61000-4-4 |
Уровень 4, 4 кВ; критерий A |
| Импульсные перенапряжения |
BS EN/EN61000-4-5 |
Уровень 4, 2 кВ линия-линия; уровень 4, 4 кВ линия-линия-корпус; критерий A |
| Кондуктивные ВЧ помехи |
BS EN/EN61000-4-6 |
Уровень 3, 10 В; критерий A |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8 |
Уровень 4, 30 А/м; критерий A |
Надежность, габариты, масса и упаковка
| Параметр | Значение |
|---|
| MTBF |
1066,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 129,1 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
40 x 125,2 x 116 мм |
| Масса |
0,79 кг |
| Упаковка |
16 шт. в коробке; масса брутто 13,6 кг; объем 1,27 куб. фута |
Механические данные и подключение
| Узел | Назначение выводов |
|---|
| Выходные клеммы A |
1,2: +Vo; 3,4: -Vo |
| Входные клеммы C |
1: AC/L или DC +Vin; 2: AC/N или DC -Vin; 3: FG |
| Сигнальный разъем B |
1,2: DC OK; 3: GND; 4: CS; 5,7: GND_AUX; 6: D-; 8: D+; 9: RC; 10: 5V_AUX |
| Тип ответной части сигнального разъема |
JS-2008R-2x05 или эквивалент, ответный корпус H20J1-10 или эквивалент |
Функциональные выводы
| Вывод | Функция | Описание |
|---|
| 1, 2 |
DC OK |
Релейный контакт состояния источника. Контакт замкнут: источник включен, DC OK. Контакт разомкнут: источник выключен, отказ DC. Максимум 30 В DC, 1 А; 30 В AC, 0,5 А, активная нагрузка. |
| 3 |
GND |
Сигнал распределения тока. При параллельной работе выводы GND всех блоков должны быть соединены между собой. |
| 4 |
CS |
Сигнал распределения тока. При параллельной работе выводы CS всех блоков должны быть соединены между собой. |
| 5, 7 |
GND_AUX |
Обратный сигнальный провод, изолирован от выходных клемм +Vo и -Vo. |
| 6 |
D- |
Линия данных интерфейса MODBus. |
| 8 |
D+ |
Линия данных интерфейса MODBus. |
| 9 |
RC |
Дистанционное включение и отключение через электрический сигнал или сухой контакт между RC и 5V_AUX. Включение: замыкание или уровень 4...5 В DC. Выключение: размыкание или уровень менее 0,5 В DC. Максимальное входное напряжение 5 В DC. |
| 10 |
5V_AUX |
Вспомогательный вывод для цепи дистанционного управления, изолирован от выходных клемм. |
Параллельная работа
| Параметр | Требование |
|---|
| Максимальное количество блоков |
4 |
| Максимальная суммарная мощность |
960 Вт |
| Необходимые соединения |
Выходы +Vo и -Vo соединяются параллельно, выводы CS и GND соединяются между всеми блоками |
| Допустимое расхождение выходных напряжений блоков |
Менее 0,2 В |
| Допустимый суммарный выходной ток |
(Номинальный ток одного блока) x (число блоков) x 0,9 |
| Минимальная нагрузка при параллельной работе |
Более 5% от суммарной номинальной нагрузки |
| Особенность малой нагрузки |
При суммарной нагрузке менее 5% от номинальной возможна работа только одного блока как ведущего, остальные могут перейти в режим ожидания, их зеленые индикаторы и реле не активируются |
| Рекомендация по сигнальным линиям |
Линии CS и GND следует выполнять витой парой |
| Рекомендация по силовым соединениям |
Использовать короткие проводники большого сечения до точки подключения нагрузки |
Пиковая мощность
| Параметр | Значение |
|---|
| Максимальная пиковая мощность |
До 480 Вт, 200% от номинала |
| Максимальная длительность пикового интервала |
До 5 с |
| Максимальная скважность |
До 35% |
| Пример для 24 В модели при Vin = 200 В AC |
При Pср = 240 Вт, Pпик = 480 Вт, длительности импульса до 5 с период должен быть не менее 100 с, а непиковая мощность не более 227,4 Вт |
Импульсная токовая перегрузочная способность
| Нагрузка | Падение выходного напряжения при 100...132 В AC | Падение выходного напряжения при 180...305 В AC | Длительность |
|---|
| 3 x Io |
50% |
66% |
100 мс |
| 4 x Io |
37% |
50% |
70 мс |
| 5 x Io |
30% |
40% |
40 мс |
| 6 x Io |
25% |
25% |
15 мс |
После события импульсной токовой перегрузки источник должен работать в пределах номинального выхода не менее 5 секунд до следующего такого события. Если три события импульсной перегрузки происходят подряд, источник ограничивает выходной ток на уровне 100% как минимум на 15 секунд.
Светодиодная индикация состояния
| Состояние | Индикация |
|---|
| Восстановление заводских настроек |
Зеленый, 3 вспышки с паузой |
| DC OK |
Зеленый |
| DC Fail |
Красный |
| Перегрузка |
Красный, 1 вспышка с паузой |
| Перенапряжение |
Красный, 2 вспышки с паузой |
| Перегрев |
Красный, 3 вспышки с паузой |
| Обратное напряжение со стороны нагрузки |
Красный, 4 вспышки с паузой |
| Предупреждение о высокой температуре окружающей среды |
Красный, мигание |
| Прочие состояния |
Красный, 5 вспышек с паузой |
К прочим состояниям относятся: защита по пониженному входному напряжению AC, внутренняя ошибка связи и ошибка EEPROM.
Рекомендуемое подключение проводов
| Узел подключения | Параметр | Значение для XDR-240-24 |
|---|
| Входные AC клеммы |
Одножильный провод |
20...10 AWG, максимум 6 мм |
| Входные AC клеммы |
Длина зачистки |
7...8 мм |
| Входные AC клеммы |
Момент затяжки |
5 lb-in |
| Выходные DC клеммы |
Одножильный провод |
18...10 AWG, максимум 6 мм |
| Выходные DC клеммы |
Длина зачистки |
7...8 мм |
| Выходные DC клеммы |
Момент затяжки |
5 lb-in |
| Сигнальный разъем |
Одножильный провод |
24...16 AWG, максимум 1,5 мм |
| Сигнальный разъем |
Длина зачистки |
8...9 мм |
Комплектность
| Позиция | Описание | Количество |
|---|
| Ответный кабель интерфейса связи |
Стандартный аксессуар, разъем H20J1-10B или эквивалент, провод UL1007 28AWG, длина 50 мм |
1 шт. на модель |
Монтаж
Источник предназначен для установки на DIN рейку TS35/7.5 или TS35/15.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконечной цепи с параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, стабилизацию по сети и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, устанавливаемый в состав конечного оборудования. Конечное оборудование должно быть дополнительно подтверждено на соответствие требованиям по ЭМС.
- При высоте эксплуатации более 2000 м допустимая температура окружающей среды должна снижаться из расчета 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
- Рекомендуемые монтажные зазоры при длительной работе на полной мощности: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
