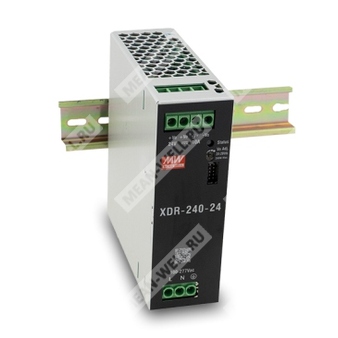

XDR-240-36 - AC/DC источник питания 240 Вт сверхтонкого исполнения на DIN рейку с номинальным выходом 36 В.
Расшифровка партномера
| Фрагмент партномера |
Значение |
| XDR |
Серия высококлассных ультратонких промышленных источников питания на DIN рейку |
| 240 |
Номинальная выходная мощность 240 Вт |
| 36 |
Номинальное выходное напряжение 36 В постоянного тока |
| Отсутствие суффикса |
Исполнение с винтовыми клеммами |
Назначение
XDR-240-36 представляет собой промышленный AC/DC источник питания для монтажа на DIN рейку TS35/7.5 или TS35/15. Компонент предназначен для формирования стабилизированного выходного напряжения 36 В постоянного тока при номинальной мощности 240 Вт в системах промышленного управления, автоматизации, полупроводниковом технологическом оборудовании и электромеханической аппаратуре.
Особенности
- Широкий диапазон входного напряжения 85...305 В переменного тока с коррекцией коэффициента мощности, допускается работа от 277 В переменного тока.
- Сверхузкий корпус шириной 40 мм.
- КПД до 95,5%.
- Потребление без нагрузки 1 Вт при дистанционном отключении.
- Встроенный интерфейс MODBus.
- Поддержка пиковой мощности до 200% от номинала.
- Поддержка импульсного тока до 600% от номинального.
- Встроенная схема ограничения тока с режимом постоянного тока.
- Параллельная работа с активным распределением тока до 960 Вт по схеме 3+1.
- Комплекс защит: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Безвентиляторное исполнение с охлаждением естественной конвекцией.
- Категория перенапряжения III.
- Рабочий температурный диапазон от минус 40 до плюс 85 °C.
- Работа на высоте до 5000 м.
- Встроенные дистанционное включение/выключение и релейный контакт DC OK.
- Низкий пусковой ток менее 6...15 А в зависимости от входного напряжения.
- Встроенный ORing FET.
- Защитное покрытие печатной платы.
- Возможность монтажа на DIN рейку TS-35/7.5 или TS-35/15.
Области применения
- Промышленные системы управления.
- Оборудование для полупроводникового производства.
- Заводская автоматизация.
- Электромеханическая аппаратура.
Описание
Серия XDR-240 является линейкой промышленных AC/DC источников питания мощностью 240 Вт в ультратонком исполнении для монтажа на DIN рейку. Для модели XDR-240-36 характерен узкий корпус 40 мм, что позволяет уменьшить занимаемое пространство в шкафу автоматики. Источник рассчитан на глобальное применение за счет широкого диапазона входного напряжения 85...305 В переменного тока.
Устройство отличается высоким КПД, низким энергопотреблением в режиме без нагрузки, поддержкой коммуникационного интерфейса MODBus, возможностью кратковременной работы с пиковой мощностью до 200% и импульсным током до 600% от номинального. Конструкция без вентилятора обеспечивает охлаждение естественной конвекцией. Предусмотрены функции DC OK, дистанционного включения/выключения, параллельной работы, а также встроенный ORing FET для повышения устойчивости в системах с индуктивной нагрузкой и при параллельном резервировании. Печатная плата имеет защитное покрытие, повышающее стойкость к воздействию влаги и пыли.
Выходные параметры
| Параметр |
Значение для XDR-240-36 |
| Выходное напряжение |
36 В постоянного тока |
| Диапазон выходного тока |
0...6,66 А |
| Номинальная мощность |
240 Вт |
| Пиковый ток в течение 5 с |
13,32 А |
| Пиковая мощность в течение 5 с |
480 Вт |
| Диапазон регулировки выходного напряжения |
36...42 В |
| Пульсации и шум, максимум |
120 мВ пик-пик |
| Допуск по выходному напряжению |
±1,0% |
| Линейная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
±1,0% |
| Время установления и нарастания |
1500 мс, 150 мс при 230 В переменного тока; 3000 мс, 150 мс при 115 В переменного тока, полная нагрузка |
| Время удержания, типовое |
20 мс при 230 В переменного тока; 20 мс при 115 В переменного тока, полная нагрузка |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения переменного тока |
85...305 В |
| Диапазон входного напряжения постоянного тока |
80...431 В, при 80 В постоянного тока нагрузка ограничивается до 50% |
| Диапазон частоты |
47...63 Гц |
| Коэффициент мощности, типовой |
более 0,98 при 115 В; более 0,95 при 230 В; более 0,9 при 277 В, полная нагрузка |
| КПД, типовой |
95,5% |
| Потребляемый ток, типовой |
2,6 А при 115 В; 1,3 А при 230 В; 1,1 А при 277 В |
| Пусковой ток, типовой, холодный старт |
6 А при 115 В; 10 А при 230 В; 15 А при 277 В |
| Ток утечки |
менее 1 мА при 240 В; менее 1,3 мА при 277 В |
| Потребление без нагрузки, дистанционное выключение |
1 Вт при 115 В и 230 В |
| Потребление без нагрузки, дистанционное включение |
2,5 Вт при 115 В и 230 В |
Защитные функции
| Параметр |
Значение |
| Перегрузка |
105...200% от номинальной выходной мощности более 5 с, далее ограничение тока на уровне номинального тока без отключения при выходном напряжении 30...100% от номинального |
| Короткое замыкание |
Режим hiccup при выходном напряжении менее 30% от номинального |
| Перенапряжение по выходу |
43...50 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Защита от обратного напряжения со стороны нагрузки |
Максимально допустимое обратное напряжение менее 50 В |
Функциональные возможности
| Параметр |
Значение |
| Параллельная работа |
До 960 Вт, до 4 устройств по схеме 3+1 |
| Импульсная токовая способность |
600% от номинального тока в течение 15 мс |
| Релейный контакт DC OK |
Максимум 30 В постоянного тока, 1 А; 30 В переменного тока, 0,5 А при активной нагрузке |
| Дистанционное управление |
Включение: замыкание RC, вывод 9, и 5V_AUX, вывод 10; выключение: разомкнутое состояние |
| Интерфейс связи |
MODBus, функции управления, настройки и мониторинга |
Параметры окружающей среды
| Параметр |
Значение |
| Рабочая температура |
от минус 40 до плюс 85 °C, согласно кривой снижения нагрузки |
| Рабочая влажность |
20...95% относительной влажности, без конденсации |
| Температура хранения |
от минус 40 до плюс 85 °C |
| Влажность при хранении |
10...95% относительной влажности, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...60 °C по выходу нагрузки |
| Вибрация |
Компонент: 10...500 Гц, 2G, 10 мин на цикл, 60 мин по каждой оси X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
| Рабочая высота |
До 5000 м |
Пиковая мощность
| Параметр |
Значение |
| Максимальная пиковая мощность |
480 Вт |
| Максимальная длительность пика |
до 5 с |
| Максимальный коэффициент заполнения |
до 35% |
Для режима пиковой мощности средняя выходная мощность не должна превышать номинальную. В документе приведена зависимость допустимого коэффициента заполнения от уровня пиковой мощности. Для примера при 200 В переменного тока, пиковой мощности 480 Вт и средней мощности 240 Вт длительность импульса не должна превышать 5 с, а период должен быть не менее 100 с, при этом непиковая мощность не должна превышать 227,4 Вт.
Импульсный пиковый ток
| Нагрузка |
Провал выходного напряжения при 100...132 В переменного тока |
Провал выходного напряжения при 180...305 В переменного тока |
Длительность |
| 3 x Iном |
50% |
66% |
100 мс |
| 4 x Iном |
37% |
50% |
70 мс |
| 5 x Iном |
30% |
40% |
40 мс |
| 6 x Iном |
25% |
25% |
15 мс |
После события импульсного пикового тока источник должен работать в пределах номинального выходного режима не менее 5 секунд до следующего события. Если три события импульсного пикового тока происходят последовательно, источник ограничивает выходной ток до 100% как минимум на 15 секунд.
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности |
IEC62368-1, IEC61558-1, IEC61010; BS EN/EN62368-1, BS EN/EN61558-1/-2-16, BS EN/EN61010; UL121201/CSA C22.2 No.213.17 Class I, Div 2 Group A, B, C, D Hazardous Locations T4; UL61010; AS/NZS62368-1, AS/NZS61558-1/-2-16; GB4943.1; CNS15598-1; EAC TPTC004; KC62368-1; BIS IS13252 Part 1:2010 |
| Категория перенапряжения |
IEC/EN61558-1/-2-16: OVC III, высота до 2000 м; IEC/EN/UL61010: OVC II, высота до 5000 м; IEC/EN62368-1: OVC II, высота до 5000 м |
| Безопасное сверхнизкое напряжение |
IEC/EN61558-2-16; IEC/EN/UL61010-2-201; IEC/EN62368-1, SELV/ES1 |
| Испытательное напряжение изоляции |
Вход-выход: 4 кВ переменного тока; вход-FG: 2 кВ переменного тока; выход-FG: 1,5 кВ переменного тока; выход-DC OK: 0,5 кВ переменного тока |
| Сопротивление изоляции |
Вход-выход, вход-FG, выход-FG: 100 МОм при 500 В постоянного тока, 25 °C, 70% относительной влажности |
ЭМС. Эмиссия
| Параметр |
Стандарт |
Уровень |
| Кондуктивные помехи |
BS EN/EN55032, BS EN/EN61204-3, CNS15936 |
Класс B |
| Излучаемые помехи |
BS EN/EN55032, BS EN/EN61204-3, CNS15936 |
Класс B |
| Гармонический ток |
BS EN/EN61000-3-2 |
Класс A |
| Фликер напряжения |
BS EN/EN61000-3-3 |
Соответствует |
ЭМС. Устойчивость
| Параметр |
Стандарт |
Уровень |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт; критерий A |
| Радиочастотное электромагнитное поле |
BS EN/EN61000-4-3 |
Уровень 3, 10 В/м; критерий A |
| Быстрые переходные процессы |
BS EN/EN61000-4-4 |
Уровень 4, 4 кВ; критерий A |
| Импульсные перенапряжения |
BS EN/EN61000-4-5 |
Уровень 4, 2 кВ линия-линия; уровень 4, 4 кВ линия-линия-корпус; критерий A |
| Наведенные ВЧ-помехи |
BS EN/EN61000-4-6 |
Уровень 3, 10 В; критерий A |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8 |
Уровень 4, 30 А/м; критерий A |
Сигнальные и служебные выводы
| Номер вывода |
Назначение |
Описание |
| 1, 2 |
DC OK |
Релейный контакт состояния источника; замкнут при включенном источнике и наличии DC OK, разомкнут при выключении или аварии DC |
| 3 |
GND |
Общий провод сигнала распределения тока при параллельной работе |
| 4 |
CS |
Сигнал активного распределения тока при параллельной работе |
| 5, 7 |
GND_AUX |
Изолированный сигнальный возврат, не связан с выходными клеммами |
| 6 |
D- |
Линия данных интерфейса MODBus |
| 8 |
D+ |
Линия данных интерфейса MODBus |
| 9 |
RC |
Вход дистанционного включения/выключения; включение при замыкании с 5V_AUX, выключение при размыкании; максимальное входное напряжение 5 В постоянного тока |
| 10 |
5V_AUX |
Вспомогательное напряжение для цепи дистанционного управления, изолировано от выходных клемм |
Клеммы питания
| Группа |
Номер клеммы |
Назначение |
| Выход |
1, 2 |
Положительный выход +Vo |
| Выход |
3, 4 |
Отрицательный выход -Vo |
| Вход |
1 |
AC/L или положительный вход постоянного тока +Vin |
| Вход |
2 |
AC/N или отрицательный вход постоянного тока -Vin |
| Вход |
3 |
FG, защитное заземление |
Параллельная работа
| Параметр |
Требование |
| Максимальное количество источников |
4 |
| Максимальная суммарная мощность |
До 960 Вт |
| Соединяемые сигналы |
CS и GND между всеми устройствами |
| Допустимая разница выходных напряжений между блоками |
Менее 0,2 В |
| Максимальный суммарный выходной ток |
Номинальный ток одного блока × число блоков × 0,9 |
| Минимальная нагрузка при параллельной работе |
Более 5% от суммарной номинальной нагрузки |
| Требование к проводам |
Короткие проводники большого сечения; линии CS и GND должны быть свиты попарно |
Индикация состояния
| Состояние |
Индикация |
| Восстановление заводских настроек |
Зеленый, 3 мигания и пауза |
| DC OK |
Зеленый |
| DC Fail |
Красный |
| Перегрузка |
Красный, 1 мигание и пауза |
| Перенапряжение |
Красный, 2 мигания и пауза |
| Перегрев |
Красный, 3 мигания и пауза |
| Защита от обратного напряжения со стороны нагрузки |
Красный, 4 мигания и пауза |
| Предупреждение о высокой температуре окружающей среды |
Красный, мигание |
| Прочие состояния |
Красный, 5 миганий и пауза |
К прочим состояниям отнесены срабатывание защиты по пониженному входному напряжению переменного тока, внутренняя ошибка связи и ошибка EEPROM.
Механические данные
| Параметр |
Значение |
| Габаритные размеры |
40 x 125,2 x 116 мм |
| Масса |
0,79 кг |
| Конструктив |
Корпус для монтажа на DIN рейку |
| Тип DIN рейки |
TS35/7.5 или TS35/15 |
Монтаж и подключение
| Параметр |
Значение для XDR-240-36 |
| Рекомендуемый провод для входных клемм |
20...10 AWG, моножила, длина зачистки 7...8 мм |
| Рекомендуемый провод для выходных клемм |
18...10 AWG, моножила, длина зачистки 7...8 мм |
| Рекомендуемый провод для сигнального разъема |
24...16 AWG, моножила, длина зачистки 8...9 мм |
| Максимальный наружный диаметр проводника на входе |
6 мм |
| Максимальный наружный диаметр проводника на выходе |
6 мм |
| Максимальный наружный диаметр проводника сигнального разъема |
1,5 мм |
| Момент затяжки винтовых клемм |
5 lb-in для входных и выходных клемм |
Упаковка и комплект поставки
| Параметр |
Значение |
| Упаковка |
16 шт. |
| Масса транспортной упаковки |
13,6 кг |
| Объем транспортной упаковки |
1,27 куб. фута |
| Стандартный аксессуар |
Сопрягаемый провод интерфейса связи, 1 шт. на изделие |
| Исполнение сопрягаемого разъема |
H20J1-10B или эквивалент |
| Провод аксессуара |
UL1007, 28 AWG |
Наработка на отказ
| Параметр |
Значение |
| MTBF по Telcordia SR-332 |
1066,2 тыс. ч, минимум |
| MTBF по MIL-HDBK-217F при 25 °C |
129,1 тыс. ч, минимум |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконцованной параллельно соединенными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает погрешность установки, линейную стабилизацию и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие требованиям по ЭМС.
- При рабочей высоте более 2000 м снижение допустимой температуры окружающей среды для безвентиляторных моделей составляет 3,5 °C на каждые 1000 м, для моделей с вентилятором 5 °C на каждые 1000 м.
- При длительной работе на полной мощности рекомендуется монтажный зазор: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
