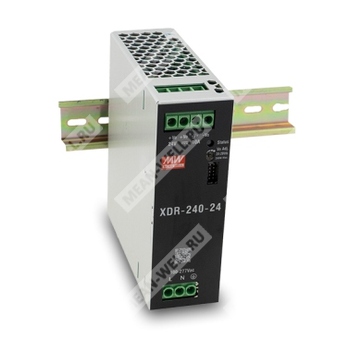

XDR-240-48 - промышленный AC/DC источник питания 240 Вт на DIN рейку с регулируемым выходом 48 В и расширенными функциями мониторинга и управления.
Расшифровка партномера
| Фрагмент партномера |
Значение |
| XDR |
Серия ультратонких промышленных источников питания для установки на DIN рейку |
| 240 |
Номинальная выходная мощность 240 Вт |
| 48 |
Номинальное выходное напряжение 48 В постоянного тока |
| Отсутствие суффикса |
Исполнение с винтовыми клеммами |
Назначение
XDR-240-48 представляет собой высокоэффективный промышленный источник питания AC/DC в узком корпусе шириной 40 мм для монтажа на DIN рейку TS35/7.5 или TS35/15. Модель предназначена для питания систем промышленного управления, производственной автоматизации, электромеханической аппаратуры и оборудования полупроводникового производства. Устройство поддерживает широкий диапазон входного напряжения, интерфейс MODBus, дистанционное включение и отключение, релейный сигнал исправности выхода, параллельную работу и работу с кратковременными пиковыми нагрузками.
Особенности
- Вход 85...305 В переменного тока с коррекцией коэффициента мощности, допускается применение в сетях 277 В переменного тока.
- Глобальные сертификаты для областей ИТ, промышленного оборудования, измерительной техники, морского применения, SEMI F47 и Hazardous Location Class I, Division 2.
- Ультратонкий корпус шириной 40 мм.
- КПД до 95,5%.
- Потребление без нагрузки менее 1 Вт при дистанционном отключении.
- Встроенный интерфейс MODBus.
- Поддержка пиковой мощности до 200%.
- Поддержка импульсного тока до 600% от номинального.
- Встроенная схема ограничения тока с режимом постоянного тока.
- Параллельная работа до 960 Вт по схеме 3+1.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Безвентиляторное исполнение с охлаждением естественной конвекцией.
- Категория перенапряжения III.
- Рабочая температура от минус 40 до плюс 85 °C с понижением мощности при температуре выше плюс 60 °C.
- Работа на высоте до 5000 м.
- Встроенное дистанционное включение и отключение и релейный контакт DC OK.
- Малый пусковой ток, менее 6...15 А в зависимости от входного напряжения.
- Встроенный ORing FET.
- Конформное покрытие печатной платы.
- Монтаж на DIN рейку TS35/7.5 или TS35/15.
Области применения
- Системы промышленного управления.
- Оборудование для производства полупроводников.
- Фабричная автоматизация.
- Электромеханическая аппаратура.
Описание
XDR-240-48 относится к серии высококлассных промышленных источников питания AC/DC мощностью 240 Вт в ультратонком исполнении. Узкий корпус 40 мм оптимизирует использование пространства в шкафу управления. Широкий диапазон входного напряжения 85...305 В переменного тока обеспечивает пригодность для глобального применения. Модель характеризуется высоким КПД 95,5% и низким энергопотреблением в режиме дистанционного отключения.
Источник питания поддерживает обмен по MODBus, позволяет контролировать, настраивать и мониторить параметры, включая выходное напряжение, выходную мощность и входное напряжение. Встроенная схема ограничения тока обеспечивает режим постоянного тока при перегрузке. Устройство рассчитано на кратковременную пиковую мощность до 480 Вт в течение 5 секунд и на импульсные токовые перегрузки до 600% от номинального тока в течение 15 мс.
Конструкция без вентилятора рассчитана на работу в широком температурном диапазоне от минус 40 до плюс 85 °C. Источник питания поддерживает параллельную работу нескольких модулей, оснащен релейным сигналом исправности выхода, входом дистанционного управления и встроенным ORing FET для защиты при обратном напряжении со стороны нагрузки. Внутренняя печатная плата имеет защитное покрытие для базовой защиты от влаги и пыли.
Выходные параметры
| Параметр |
Значение |
| Номинальное выходное напряжение |
48 В DC |
| Диапазон выходного тока |
0...5 А |
| Номинальная мощность |
240 Вт |
| Пиковый ток в течение 5 с |
10 А |
| Пиковая мощность в течение 5 с |
480 Вт |
| Диапазон регулировки выходного напряжения |
48...55 В |
| Допуск по выходному напряжению |
±1,0% |
| Линейная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
±1,0% |
| Пульсации и шум |
150 мВ пик-пик |
| Время запуска и нарастания |
1500 мс, 150 мс при 230 В AC; 3000 мс, 150 мс при 115 В AC при полной нагрузке |
| Время удержания |
20 мс при 230 В AC; 20 мс при 115 В AC при полной нагрузке |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения переменного тока |
85...305 В AC |
| Диапазон входного напряжения постоянного тока |
80...431 В DC, при 80 В DC допустима нагрузка 50% |
| Диапазон частоты |
47...63 Гц |
| Коэффициент мощности |
более 0,98 при 115 В AC; более 0,95 при 230 В AC; более 0,9 при 277 В AC при полной нагрузке |
| КПД типовой |
95,5% |
| Ток потребления |
2,6 А при 115 В AC; 1,3 А при 230 В AC; 1,1 А при 277 В AC |
| Пусковой ток, холодный старт |
6 А при 115 В AC; 10 А при 230 В AC; 15 А при 277 В AC |
| Ток утечки |
менее 1 мА при 240 В AC; менее 1,3 мА при 277 В AC |
| Потребление без нагрузки, дистанционное отключение |
1 Вт при 115 В AC и 230 В AC |
| Потребление без нагрузки, дистанционное включение |
2,5 Вт при 115 В AC и 230 В AC |
Защиты
| Вид защиты |
Параметры и режим работы |
| Перегрузка |
105...200% от номинальной выходной мощности в течение более 5 с, затем ограничение тока на уровне номинального без отключения при снижении выходного напряжения до 30...100% от номинала |
| Короткое замыкание |
Режим hiccup при выходном напряжении менее 30% от номинального |
| Перенапряжение |
57...66 В; тип защиты: отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев |
Тип защиты: отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Функция |
Параметры |
| Параллельная работа |
До 960 Вт, до 4 источников по схеме 3+1 |
| Релейный контакт DC OK |
Максимум 30 В DC / 1 А, 30 В AC / 0,5 А, активная нагрузка |
| Дистанционное управление |
Включение: замыкание RC, вывод 9, и 5V_AUX, вывод 10; отключение: разомкнутое состояние между выводами 9 и 10 |
| Интерфейс связи |
MODBus, функции управления, настройки и мониторинга |
| Импульсная токовая перегрузка |
600% от номинального тока в течение 15 мс |
Параметры окружающей среды
| Параметр |
Значение |
| Рабочая температура |
от минус 40 до плюс 85 °C |
| Рабочая влажность |
20...95% относительной влажности, без конденсации |
| Температура хранения |
от минус 40 до плюс 85 °C |
| Влажность при хранении |
10...95% относительной влажности, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...60 °C по выходу нагрузки |
| Вибрация |
Компонент: 10...500 Гц, 2G, 10 мин/цикл, 60 мин по каждой оси X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
| Рабочая высота |
До 5000 м |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности |
IEC62368-1, IEC61558-1, IEC61010; BS EN/EN62368-1, BS EN/EN61558-1/-2-16, BS EN/EN61010; UL121201/CSA C22.2 No.213.17 Class I, Division 2, Group A, B, C, D, T4; UL61010; AS/NZS 62368-1, AS/NZS 61558-1/-2-16; GB4943.1; CNS15598-1; EAC TPTC004; KC62368-1 |
| Категория перенапряжения |
IEC/EN 61558-1/-2-16: OVC III до 2000 м; IEC/EN/UL 61010: OVC II до 5000 м; IEC/EN 62368-1: OVC II до 5000 м |
| Безопасное сверхнизкое напряжение |
IEC/EN 61558-2-16; IEC/EN/UL 61010-2-201; IEC/EN 62368-1, SELV/ES1 |
| Испытательное напряжение изоляции |
Вход-выход 4 кВ AC; вход-FG 2 кВ AC; выход-FG 1,5 кВ AC; выход-DC OK 0,5 кВ AC |
| Сопротивление изоляции |
Вход-выход, вход-FG, выход-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС, излучение
| Параметр |
Стандарт |
Уровень |
| Кондуктивные помехи |
BS EN/EN55032 (CISPR32), BS EN/EN61204-3, CNS15936 |
Класс B |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32), BS EN/EN61204-3, CNS15936 |
Класс B |
| Гармонические составляющие тока |
BS EN/EN61000-3-2 |
Класс A |
| Колебания напряжения и фликер |
BS EN/EN61000-3-3 |
Соответствует |
ЭМС, устойчивость к воздействиям
| Параметр |
Стандарт |
Уровень |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 4, 15 кВ по воздуху, 8 кВ при контакте, критерий A |
| Радиочастотное электромагнитное поле |
BS EN/EN61000-4-3 |
Уровень 3, 10 В/м, критерий A |
| Быстрые переходные процессы, пачки импульсов |
BS EN/EN61000-4-4 |
Уровень 4, 4 кВ, критерий A |
| Импульсные перенапряжения |
BS EN/EN61000-4-5 |
Уровень 4, 2 кВ линия-линия; уровень 4, 4 кВ линия-линия-корпус, критерий A |
| Кондуктивные радиочастотные помехи |
BS EN/EN61000-4-6 |
Уровень 3, 10 В, критерий A |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8 |
Уровень 4, 30 А/м, критерий A |
Пиковая мощность
| Параметр |
Значение |
| Максимальная пиковая мощность |
480 Вт |
| Максимальная длительность пика |
до 5 с |
| Допустимая скважность |
не более 35% |
| Условие по средней мощности |
Средняя выходная мощность не должна превышать номинальные 240 Вт |
Импульсная перегрузка по току
| Кратность тока |
Выходное напряжение при 100...132 В AC |
Выходное напряжение при 180...305 В AC |
Длительность |
| 3 x Iном |
50% |
66% |
100 мс |
| 4 x Iном |
37% |
50% |
70 мс |
| 5 x Iном |
30% |
40% |
40 мс |
| 6 x Iном |
25% |
25% |
15 мс |
Рекомендации по параллельной работе
- Допускается параллельное соединение до 4 источников питания.
- Для балансировки токов необходимо соединять между собой выводы CS и GND всех источников.
- Разброс выходных напряжений между параллельно включенными модулями должен быть менее 0,2 В.
- Суммарный выходной ток не должен превышать: номинальный ток одного модуля × число модулей × 0,9.
- Параллельное соединение следует выполнять короткими проводами большого сечения.
- Минимальная нагрузка при параллельной работе должна быть более 5% от суммарной номинальной нагрузки.
- При нагрузке менее 5% возможно, что активным останется только один ведущий источник, а остальные перейдут в режим ожидания; их зеленые индикаторы и реле могут быть неактивны.
- Линии CS и GND рекомендуется выполнять витой парой.
Интерфейсы, сигналы и назначение выводов
Силовые клеммы выхода
| Вывод |
Назначение |
| 1, 2 |
Положительный выход постоянного тока +Vo |
| 3, 4 |
Отрицательный выход постоянного тока -Vo |
Входные клеммы
| Вывод |
Назначение |
| 1 |
AC/L или положительный вход постоянного тока +Vin |
| 2 |
AC/N или отрицательный вход постоянного тока -Vin |
| 3 |
FG, защитное заземление |
Сигнальный разъем
| Вывод |
Назначение |
| 1, 2 |
Релейный контакт DC OK |
| 3 |
GND, сигнал параллельной работы |
| 4 |
CS, сигнал параллельной работы |
| 5, 7 |
GND_AUX, сигнальный общий, изолирован от силового выхода |
| 6 |
D- интерфейса MODBus |
| 8 |
D+ интерфейса MODBus |
| 9 |
RC, дистанционное включение и отключение |
| 10 |
5V_AUX, вспомогательное напряжение для дистанционного управления |
Дистанционное включение и отключение
| Состояние |
Условие между выводами RC и 5V_AUX |
| Дистанционное включение |
Короткое замыкание или поддержание 4...5 В DC |
| Дистанционное отключение |
Разомкнуто или менее 0,5 В DC |
Релейный сигнал DC OK
| Состояние контакта |
Состояние источника питания |
| Контакт замкнут |
Источник включен, выход исправен |
| Контакт разомкнут |
Источник выключен или отказ выхода |
| Максимальная нагрузка контактов |
30 В DC / 1 А, 30 В AC / 0,5 А, активная нагрузка |
Защита от обратного напряжения со стороны нагрузки
| Модель |
Максимально допустимое обратное напряжение |
| XDR-240-48 |
менее 63 В |
Светодиодная индикация состояний
| Состояние |
Индикация |
| Восстановление заводских настроек |
Зеленый, 3 вспышки/пауза |
| Выход исправен |
Зеленый |
| Отказ выхода |
Красный |
| Перегрузка |
Красный, 1 вспышка/пауза |
| Перенапряжение |
Красный, 2 вспышки/пауза |
| Перегрев |
Красный, 3 вспышки/пауза |
| Обратное напряжение со стороны нагрузки |
Красный, 4 вспышки/пауза |
| Предупреждение о высокой температуре окружающей среды |
Красный, мигание |
| Прочие состояния |
Красный, 5 вспышек/пауза |
Снижение выходной мощности
| Условие |
Характеристика |
| По температуре окружающей среды |
Полная нагрузка до 60 °C, далее снижение мощности; работа возможна до 85 °C |
| По входному напряжению AC |
При 100...305 В AC допускается 100% нагрузки; при 85 В AC около 85% нагрузки |
| По входному напряжению DC |
При 140...431 В DC допускается 100% нагрузки; при 80 В DC около 50% нагрузки |
| По высоте установки |
Для безвентиляторных моделей снижение допустимой температуры окружающей среды на 3,5 °C на каждые 1000 м свыше 2000 м |
Механические данные
| Параметр |
Значение |
| Габариты |
40 x 125,2 x 116 мм, ширина x высота x глубина |
| Масса |
0,79 кг |
| Исполнение корпуса |
Case No. 302 |
| Установка |
На DIN рейку TS35/7.5 или TS35/15 |
Упаковка
| Параметр |
Значение |
| Количество в упаковке |
16 шт. |
| Масса упаковки |
13,6 кг |
| Объем упаковки |
1,27 куб. фута |
Наработка на отказ
| Методика |
Значение |
| Telcordia SR-332 (Bellcore) |
1066,2 тыс. ч минимум |
| MIL-HDBK-217F, 25 °C |
129,1 тыс. ч минимум |
Рекомендуемое подключение проводов
| Узел подключения |
Параметры |
| Клеммы входа AC |
Одножильный провод 20...10 AWG, максимальный диаметр 6 мм, длина зачистки 7...8 мм, момент затяжки 5 lb-in |
| Клеммы выхода DC для XDR-240-24/36/48 |
Одножильный провод 18...10 AWG, максимальный диаметр 6 мм, длина зачистки 7...8 мм, момент затяжки 5 lb-in |
| Сигнальный разъем |
Провод 24...16 AWG, максимальный диаметр 1,5 мм, длина зачистки 8...9 мм |
Комплектность интерфейсного подключения
| Элемент |
Характеристика |
Количество |
| Ответный сигнальный кабель |
Разъем H20J1-10B или эквивалент, провод UL1007 28AWG, длина 50 |
1 шт. на изделие |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным сочетанием конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает установочную точность, линейную стабилизацию и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Конечное оборудование должно быть дополнительно подтверждено на соответствие требованиям ЭМС.
- Для безвентиляторных моделей при высоте установки свыше 2000 м допустимая температура окружающей среды снижается на 3,5 °C на каждые 1000 м; для моделей с вентилятором снижение составляет 5 °C на каждые 1000 м.
- Рекомендуемые монтажные зазоры при длительной работе на полной мощности: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
