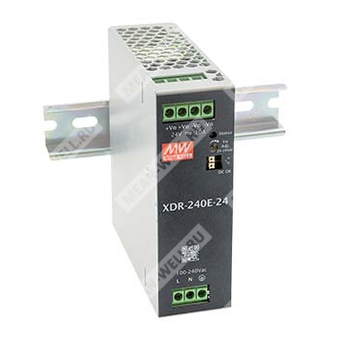

XDR-240E-24 - AC/DC источник питания 240 Вт на DIN рейку с регулируемым выходом 24 В DC для промышленного оборудования.
Расшифровка партномера
| Фрагмент партномера |
Значение |
| XDR |
Наименование серии |
| 240 |
Номинальная выходная мощность 240 Вт |
| E |
Экономичное исполнение |
| 24 |
Номинальное выходное напряжение 24 В |
Особенности
- Вход 85...264 В AC с коррекцией коэффициента мощности.
- Международные сертификаты для различных областей применения: ИТ-оборудование, промышленное оборудование, измерительное оборудование.
- Узкий корпус шириной 40 мм.
- КПД до 95,2% для исполнения XDR-240E-24.
- Низкая потребляемая мощность без нагрузки: 1,2 Вт.
- Встроенная схема ограничения тока в режиме постоянного тока.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Безвентиляторное исполнение, охлаждение естественной конвекцией.
- Категория перенапряжения III для стандартов IEC/EN 61558-1/-2-16 при высоте до 2000 м.
- Широкий диапазон рабочих температур от -40 до +70°C с дерейтингом свыше +50°C.
- Работа на высоте до 5000 м в зависимости от применяемого стандарта.
- Встроенный релейный контакт DC OK.
- Установка на DIN рейку TS35/7.5 или TS35/15.
Области применения
- Промышленные системы управления.
- Оборудование для производства полупроводников.
- Заводская автоматизация.
- Электромеханическая аппаратура.
- Зарядные устройства аккумуляторов.
Описание
XDR-240E-24 представляет собой промышленный AC/DC источник питания мощностью 240 Вт в узком корпусе шириной 40 мм для монтажа на DIN рейку. Модель рассчитана на глобальное применение за счет широкого диапазона входного напряжения 85...264 В AC и поддерживает коррекцию коэффициента мощности. Исполнение ориентировано на эффективное использование монтажного пространства в шкафах автоматизации и распределительных системах.
Источник питания формирует номинальное выходное напряжение 24 В DC при токе до 10 А. Выходное напряжение регулируется в диапазоне 24...29 В, что позволяет адаптировать устройство под особенности нагрузки и компенсацию падения напряжения на соединительных линиях. Для модели предусмотрен высокий КПД 95,2%, что уменьшает тепловыделение и повышает энергетическую эффективность системы.
Устройство выполнено в безвентиляторной конструкции и охлаждается естественной конвекцией. Реализованы функции защиты от перегрузки, перенапряжения и перегрева. При перегрузке используется комбинированный алгоритм: при просадке выходного напряжения ниже 30% от номинала устройство работает в режиме hiccup с автоматическим восстановлением после устранения аварии; в диапазоне 30...100% номинального выходного напряжения действует ограничение тока без отключения выхода.
Для интеграции в системы мониторинга предусмотрен релейный контакт DC OK, сигнализирующий о наличии исправного выходного напряжения. Модель соответствует ряду международных требований по безопасности и электромагнитной совместимости, что позволяет использовать ее в промышленной электронике, энергетике, системах управления и смежных областях.
Выходные параметры
| Параметр |
Значение для XDR-240E-24 |
| Номинальное выходное напряжение |
24 В DC |
| Номинальный выходной ток |
10 А |
| Диапазон выходного тока |
0...10 А |
| Номинальная выходная мощность |
240 Вт |
| Пульсации и шум |
100 мВ пик-пик |
| Диапазон регулировки выходного напряжения |
24...29 В |
| Точность установки выходного напряжения |
±1,0% |
| Линейная нестабильность |
±0,5% |
| Нестабильность по нагрузке |
±1,0% |
| Время запуска |
1200 мс при 230 В AC; 2500 мс при 115 В AC |
| Время нарастания |
60 мс при 230 В AC; 150 мс при 115 В AC, при полной нагрузке |
| Время удержания |
20 мс при 230 В AC; 20 мс при 115 В AC, при полной нагрузке |
Входные параметры
| Параметр |
Значение для XDR-240E-24 |
| Диапазон входного напряжения AC |
85...264 В AC |
| Диапазон входного напряжения DC |
120...370 В DC |
| Частотный диапазон |
47...63 Гц |
| Потребляемая мощность без нагрузки |
1,2 Вт при 115 В AC и 230 В AC |
| Коэффициент мощности |
более 0,95 при 230 В AC; более 0,98 при 115 В AC, при полной нагрузке |
| КПД, типовое значение |
95,2% |
| Входной ток, типовое значение |
2,6 А при 115 В AC; 1,3 А при 230 В AC |
| Пусковой ток, типовое значение |
15 А при 115 В AC; 30 А при 230 В AC, холодный старт |
| Ток утечки |
менее 1 мА при 240 В AC |
Защита и функциональные параметры
| Параметр |
Значение для XDR-240E-24 |
| Защита от перегрузки |
105...130% от номинальной выходной мощности |
| Режим перегрузки при выходном напряжении ниже 30% |
Режим hiccup, автоматическое восстановление после устранения неисправности |
| Режим перегрузки при выходном напряжении 30...100% от номинала |
Ограничение тока без отключения, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения |
Максимум 35 В |
| Тип защиты от перенапряжения |
Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перегрева |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Релейный контакт DC OK |
Максимум 30 В DC / 1 А, 30 В AC / 0,5 А, активная нагрузка |
Релейный сигнал DC OK
| Состояние контакта |
Состояние источника питания |
| Контакт замкнут |
Источник питания включен, выход в норме, сигнал DC OK активен |
| Контакт разомкнут |
Источник питания выключен или отказ по выходу DC |
Для цепи DC OK используется внутренний релейный контакт. Допускается подключение внешнего источника напряжения и резистора. Максимальная коммутируемая нагрузка: 30 В DC / 1 А или 30 В AC / 0,5 А.
Условия эксплуатации
| Параметр |
Значение для XDR-240E-24 |
| Рабочая температура |
-40...+70°C |
| Рабочая влажность |
20...95% относительной влажности, без конденсации |
| Температура хранения |
-40...+85°C |
| Влажность хранения |
10...95% относительной влажности, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...50°C |
| Вибрация |
Для компонентов: 10...500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z; монтаж в соответствии с IEC 60068-2-6 |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности CB |
IEC 62368-1, IEC 61558-1/-2-16, IEC 61010-1/-2-201 |
| Стандарты безопасности TUV |
BS EN/EN 62368-1, BS EN/EN 61558-1/-2-16, BS EN/EN 61010-1/-2-201 |
| Стандарты безопасности UL |
UL/CUL 61010-1/-2-201 |
| Стандарты безопасности CCC |
GB4943.1 |
| Стандарты безопасности BSMI |
CNS15598-1 |
| Стандарты безопасности EAC |
TPTC004 |
| Категория перенапряжения |
IEC/EN 61558-1/-2-16: OVC III, высота до 2000 м |
| Категория перенапряжения |
IEC/EN 61010-1/-2-201: OVC II, высота до 5000 м |
| Категория перенапряжения |
IEC/EN 62368-1: OVC II, высота до 5000 м |
| Безопасное сверхнизкое напряжение |
IEC/EN 61558-2-16: SELV |
| Безопасное сверхнизкое напряжение |
IEC/EN 62368-1: SELV / ES1 |
| Испытательное напряжение изоляции |
Вход-выход: 4 кВ AC; вход-земля: 2 кВ AC; выход-земля: 1,5 кВ AC; выход-DC OK: 0,5 кВ AC |
| Сопротивление изоляции |
Вход-выход, вход-земля, выход-земля: 100 МОм / 500 В DC / 25°C / 70% RH |
ЭМС. Излучение
| Параметр |
Стандарт |
Уровень |
| Кондуктивные помехи |
BS EN/EN55032 (CISPR32), BS EN/EN61204-3, CNS15936, KS C 9832 |
Класс B |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32), BS EN/EN61204-3, CNS15936, KS C 9832 |
Класс B |
| Гармонический ток |
BS EN/EN61000-3-2 |
Класс A |
| Фликер напряжения |
BS EN/EN61000-3-3 |
Соответствует |
ЭМС. Устойчивость
| Параметр |
Стандарт |
Испытательный уровень |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контакте; критерий A |
| Радиочастотное электромагнитное поле |
BS EN/EN61000-4-3 |
Уровень 3, 10 В/м; критерий A |
| Быстрые переходные процессы / пачки |
BS EN/EN61000-4-4 |
Уровень 3, 2 кВ; критерий A |
| Импульсные перенапряжения |
BS EN/EN61000-4-5 |
Уровень 4, 2 кВ линия-линия; уровень 4, 4 кВ линия-линия-корпус; критерий A |
| Кондуктивные ВЧ-помехи |
BS EN/EN61000-4-6 |
Уровень 3, 10 В; критерий A |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8 |
Уровень 4, 30 А/м; критерий A |
Надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
1723,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 324,4 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Габаритные размеры |
40 x 125,2 x 116 мм (Ш x В x Г) |
| Масса |
610 г |
| Упаковка |
16 шт., 12,2 кг, 1,27 куб. фута |
Механическое исполнение и подключение
| Клеммная группа |
Номер вывода |
Назначение |
| Выход DC |
1, 2 |
+Vo |
| Выход DC |
3, 4 |
-Vo |
| Сигнальный разъем |
1, 2 |
Релейный контакт DC OK |
| Вход AC/DC |
1 |
AC/L или +Vin при входе DC |
| Вход AC/DC |
2 |
AC/N или -Vin при входе DC |
| Вход AC/DC |
3 |
FG, защитное заземление |
Рекомендуемая проводка
| Параметр |
Вход AC |
Выход DC |
Сигнальный разъем |
| Одножильный провод, максимальный диаметр |
6 мм² |
6 мм² |
1,5 мм² |
| Диапазон AWG |
20...10 AWG |
18...10 AWG |
24...16 AWG |
| Длина снятия изоляции |
7...8 мм |
7...8 мм |
8...9 мм |
| Момент затяжки клеммы |
5 lb-in |
5 lb-in |
— |
Монтаж
Источник питания предназначен для установки на DIN рейку TS35/7.5 или TS35/15.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 МГц с применением скрученной пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает погрешность установки, линейную нестабильность и нестабильность по нагрузке.
- Для безвентиляторных моделей при рабочей высоте более 2000 м снижение допустимой температуры окружающей среды составляет 3,5°C на каждые 1000 м; для моделей с вентилятором — 5°C на каждые 1000 м.
- При длительной работе на полной мощности рекомендуются монтажные зазоры: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Конечное оборудование должно быть дополнительно подтверждено на соответствие требованиям по электромагнитной совместимости.
- Маркировка соответствия требованиям Австралии и Новой Зеландии применяется на добровольной основе. Оборудование соответствует применимым стандартам IEC или AS/NZS, либо AS/NZS 3820, где это требуется. Использование маркировки соответствует AS/NZS 4417.1.
- Некоторые заводы-изготовители или отдельные исполнения могут не иметь маркировки BIS.
