Особенности
Входное напряжение 85~264Vac с коррекцией коэффициента мощности (PFC)
Глобальные сертификаты для многоцелевого применения
(ITE 62368-1, промышленный 61558-1/-2-16, 61010)
Ширина корпуса – 40 мм
Высокая эффективность до 95,5% и очень низкое энергопотребление в режиме холостого хода <1,2 Вт
Встроенная схема ограничения тока по постоянному току
Защиты: короткое замыкание / перегрузка / перенапряжение / перегрев
Безвентиляторное исполнение, охлаждение с помощью естественной конвекции
Категория перенапряжения III (OVC III)
Широкий диапазон рабочих температур: -40~+70℃ (дерейтинг выше +50℃)
Работает на высоте до 5000 метров
Встроенное релейное оповещение о состоянии DC OK
Может устанавливаться на DIN-рейки TS-35/7.5 или 15
Применение
Промышленные системы управления
Оборудование для производства полупроводников
Автоматизация производства
Электромеханические аппараты
Зарядные устройства для аккумуляторов
Описание

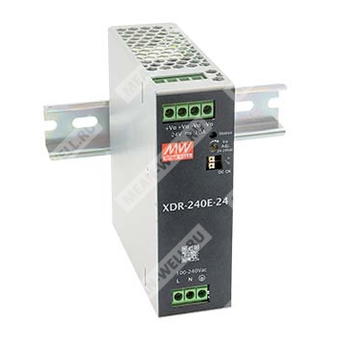

Серия XDR-240E представляет собой экономичный сверхтонкий импульсный источник питания на DIN-рейку мощностью 240 Вт для систем промышленной автоматизации. В этой серии применён узкий корпус шириной 40 мм, что позволяет оптимизировать пространство при установке оборудования, а также реализован широкий диапазон входного напряжения 85~264В AC, что обеспечивает универсальность применения по всему миру. Максимальная эффективность составляет 95,5% при активном охлаждении без вентилятора и низком энергопотреблении в режиме ожидания <1,2 Вт для энергосбережения и сокращения выбросов углекислого газа. Встроенная защита включает схемы ограничения тока по постоянному току, а также функция релейной индикации состояния DC OK. Поддерживается широкий диапазон рабочих температур от -40 до +70℃, категория перенапряжения OVCIII, встроенная релейная индикация DC OK. Благодаря всесторонней системе защиты и множеству сертификатов, серия XDR-240E — это компактный, высокоэффективный и надёжный источник питания для монтажа на DIN-рейку.
Cпецификация
Модель: XDR-240E-36
Выходные параметры
Напряжение постоянного тока: 36В
Номинальный ток: 6,66A
Диапазон рабочего тока: 0–6,66A
Номинальная мощность: 240Вт
Пульсации и шум (максимум): 120мВ п.п.
Диапазон подстройки напряжения: 36–42В
Допуск по выходному напряжению: ±1,0%
Нестабильность по входному напряжению: ±0,5%
Нестабильность по нагрузке: ±1,0%
Время готовности / время нарастания: 2500мс, 150мс при 115В AC и полной нагрузке
Время удержания напряжения: 20мс при 230В AC; 20мс при 115В AC при полной нагрузке
Входные параметры
Диапазон входного напряжения: 85~264В AC
Диапазон входного напряжения (DC): 120~370В DC
Потребляемый ток AC: 2,6А при 115В AC; 1,3А при 230В AC
Стартовый ток (INRUSH CURRENT): 15А при 115В AC; 30А при 230В AC (холодный старт)
Потери при холостом ходе: 1,2Вт при 115В и 230В AC
Частота: 47~63Гц
Коэффициент мощности (PF): PF>0,95 при 230В AC; PF>0,98 при 115В AC (полная нагрузка)
Ток утечки: <1мА при 240В AC
КПД (типичное значение): 95,2%
Защита
Перегрузка: 105–130% номинальной выходной мощности, режим прерывистого ограничения нагрузки (Hiccup mode) при выходном напряжении <30%, автоматическое восстановление после устранения неисправности; постоянное ограничение тока без отключения в диапазоне 30–100% от номинального выходного напряжения, автоматическое восстановление после устранения неисправности
Перенапряжение: максимум 50В
Перегрев: защита с отключением выхода, автоматическое восстановление после снижения температуры
Функции
Релейный контакт DC OK: номинал контакта: максимум 30В DC/1A, 30В AC/0,5A (активная нагрузка)
Условия окружающей среды
Рабочая температура: -40~+70℃ (см. "Кривую дерейтинга")
Рабочая влажность: 20~95% относительной влажности, без конденсации
Температура и влажность хранения: -40~+85℃, 10~95% относительной влажности, без конденсации
Температурный коэффициент: ±0,03%/℃ (0~50℃)
Вибрация: компонент: 10~500Гц, 2G, 10 мин./1 цикл, 60 мин. по осям X, Y, Z; монтаж: соответствует IEC60068-2-6
Безопасность и электромагнитная совместимость
Стандарты безопасности: UL61010; TUV BS EN/EN62368-1, BS EN61558-1/-2-16, BS EN/EN61010; CB IEC62368-1, IEC61558-1; EAC TPTC004, KC62368-1 и другие (см. оригинал)
Категория перенапряжения: IEC/EN 61558-1/-2-16 OVC III (до 2000 м), IEC/EN/UL 61010 OVC II (до 5000 м), IEC/EN 62368-1 OVC II (до 5000 м)
Испытательное напряжение: Вход-Выход: 4кВ AC; Вход-Земля: 2кВ AC; Выход-Земля: 1,5кВ AC; Выход-DC OK: 0,5кВ AC
Сопротивление изоляции: Вход-Выход, Вход-Земля, Выход-Земля: 100МОм/500В DC/25℃/70%RH
Электромагнитная совместимость (EMC)
Проводимые помехи: соответствие BS EN/EN55032 (CISPR32), BS EN/EN61204-3, CNS15936, класс B
Излучаемые помехи: соответствие BS EN/EN55032 (CISPR32), BS EN/EN61204-3, CNS15936, класс B
Гармонические искажения тока: соответствие BS EN/EN61000-3-2, класс A
Мерцание напряжения: соответствие BS EN/EN61000-3-3
Устойчивость к электростатическим разрядам: BS EN/EN61000-4-2, 3 уровень: 8кВ по воздуху, 4кВ контакт, критерий А
Устойчивость к радиочастотным помехам: BS EN/EN61000-4-3, уровень 3, 10В/м, критерий А
Устойчивость к быстрым импульсным помехам: BS EN/EN61000-4-4, уровень 3, 2кВ, критерий А
Устойчивость к импульсным перенапряжениям: BS EN/EN61000-4-5, уровень 4, 2кВ линия–линия, 4кВ линия–корпус, критерий А
Устойчивость к наведённым радио-частотным помехам: BS EN/EN61000-4-6, уровень 3, 10В, критерий А
Устойчивость к магнитному полю промышленной частоты: BS EN/EN61000-4-8, уровень 4, 30A/м, критерий А
MTBF и механические параметры
MTBF: не менее 1723,2 тыс. ч (Telcordia SR-332, Bellcore); не менее 324,4 тыс. ч (MIL-HDBK-217F, 25℃)
Габаритные размеры: 40×125,2×116 мм (Ш×В×Г)
Вес/упаковка: 610 г; 16 шт/12,2 кг/1,27 куб.фута
Примечания
1. Все параметры, не указанные специально, измеряются при входном напряжении 230В AC, номинальной нагрузке и температуре окружающей среды 25℃.
2. Пульсации и шум измеряются полосой пропускания 20МГц с использованием 12-дюймовой витой пары и параллельного конденсатора 0,1 мкФ и 47 мкФ.
3. Допуски включают отклонения при установке, регулировке нагрузки и регулировке по входу.
4. Дерейтинг рабочей температуры 3,5℃/1000м с естественным охлаждением и 5℃/1000м с охлаждением вентилятором для высот выше 2000 м (6500 футов).
5. Рекомендуемые минимальные монтажные зазоры при установке: 40мм сверху, 20мм снизу, 5мм слева и справа от блока питания. Если рядом расположено устройство теплоотводящее, зазор необходимо увеличить.
6. Источник питания рассчитан на установку в составе конечного изделия. Перед вводом в эксплуатацию необходимо убедиться, что конечное изделие соответствует директивам по ЭМС.
